开口式环形密封卡箍结构设计

　　在流体输送管路、旋转轴端密封以及快拆式设备连接场景中，这类开口式环形密封卡箍的应用覆盖了从民用给排水到工业液压、气动系统的多个细分领域，区别于整环式密封件，开口结构的设计核心是解决狭小安装空间内的快速装配问题，无需沿管路或轴端轴向长距离推移即可完成套装，大幅降低设备维护时的拆装工作量，尤其是在已布设完成的管路改造、设备现场抢修场景中，这类结构的装配效率优势十分明显。从功能特性来看，该部件同时承担径向抱紧与端面/周向密封的双重作用，环形基体的内侧预留有密封嵌槽，可配套装入橡胶或聚四氟乙烯材质的密封垫圈，开口处的对接端面做了贴合度优化，当配套的锁紧结构施力时，环形本体产生可控的弹性形变，向内均匀收缩抱紧被连接件的外壁，

　　同时挤压内侧密封件填充配合面的微观间隙，阻断流体或粉尘的泄漏通道，相比传统的喉箍类紧固件，该结构的抱紧力分布更均匀，不会出现局部应力集中导致的被连接件变形、密封件压溃问题。设计过程中首先要明确安装边界的尺寸约束，环形结构的内径需要匹配被连接件的公称外径，预留的密封件压缩量通常控制在配合直径的0.8%-1.5%区间，压缩量过小会导致密封比压不足无法实现有效密封，压缩量过大则会加速密封件的老化蠕变，缩短使用寿命；环形本体的壁厚需要根据工作压力等级计算，低压工况（1.6MPa以下）可选用改性尼龙或增强聚丙烯材质，壁厚控制在3-5mm即可满足强度要求，中高压工况则需要选用铸铝或不锈钢材质，壁厚提升至6-10mm，

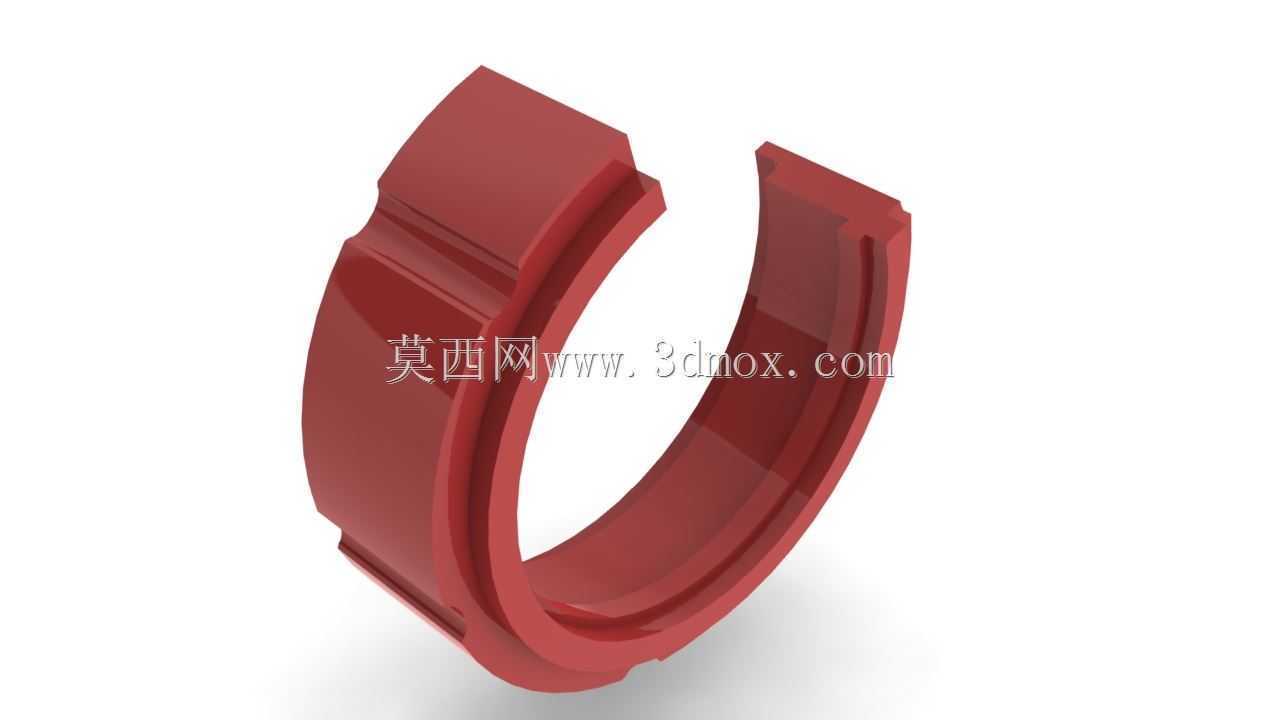

　　同时在开口位置增设加强筋结构，避免锁紧时开口处出现应力断裂。外形设计上，环形外侧的两道凸棱一方面是为了提升结构的径向刚度，减少抱紧时的圆度变形，另一方面也可作为轴向定位的挡边，在安装时卡入被连接件的定位槽内，避免工作过程中受管路振动、轴端窜动影响出现位置偏移；开口处的两个端面做了15度的导向倒角，装配时可快速对齐，即使存在少量安装错位也能沿倒角滑入正确对接位置，降低现场装配的操作难度。实际选型应用时，需要注意该部件的工作温度适配范围，非金属材质的本体适用温度通常在-20℃到120℃之间，金属材质可覆盖-40℃到300℃的工况，同时要确认接触介质的兼容性，避免密封件或本体被输送介质腐蚀导致失效；安装时的锁紧力矩需要严格控制，

　　可通过力矩扳手施加预设的锁紧力，既要保证足够的抱紧力防止松脱，也不能过度锁紧导致环形本体出现塑性变形，丧失回弹补偿能力。在旋转轴端的密封应用场景中，这类开口结构还可配合迷宫密封结构组合使用，安装在轴承端盖的外侧，阻挡外界粉尘、切削液进入轴承腔，相比传统的骨架油封，开口式结构无需拆卸轴端的联轴器、带轮等部件即可完成更换，大幅减少设备停机维护的时间，尤其适合连续生产的流水线设备、重型工程机械这类拆装难度大的应用场景。
