带密封结构的双金属滑动轴套

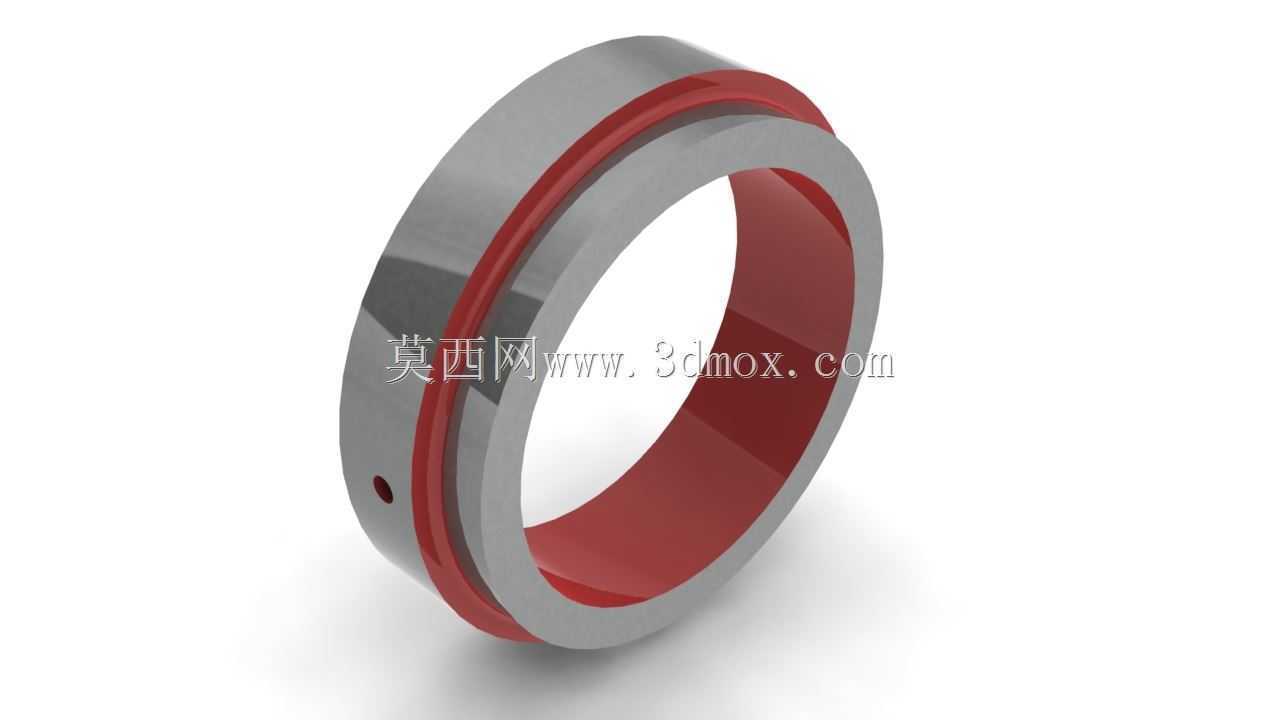

　　这类带内嵌密封层的双金属轴套，常应用在中低速重载的回转铰接点位，比如工程机械的动臂铰接处、输送设备的托辊支撑端、农用机械的传动连接位，替代传统铜套搭配外置密封圈的分体结构，减少装配环节的零件数量，降低铰接点位的轴向安装空间占用。从结构设计逻辑来看，外层采用钢质基体提供足够的结构刚性，保证压装入座孔后不会出现形变跑圈的问题，钢基外侧预留的微小注油孔，可在装配后定期补充润滑脂，让润滑介质能均匀渗透到摩擦副接触面；内层的红色耐磨层采用铜基合金复合固体润滑材料，直接与适配的销轴表面接触，摩擦系数稳定，即使在短时缺油的工况下也不会出现抱死烧轴的问题。嵌在钢基端口的红色密封环，采用双唇口结构设计，外侧唇口阻挡外界的粉尘、泥沙、

　　切削碎屑进入摩擦接触面，内侧唇口防止内部润滑脂外泄，相比普通轴套需要额外加装密封圈的设计，密封槽直接集成在轴套本体上，不用在座孔内额外加工密封槽位，降低了配合部件的加工精度要求。设计时需要重点关注几个尺寸边界：轴套的外径与安装座孔采用过盈配合，过盈量根据座孔材质调整，铸铁座孔过盈量控制在外径的千分之0.5到千分之0.8，钢质座孔可适当放大到千分之1，压装时需采用专用工装从轴套端面均匀施压，禁止直接敲击内层耐磨层避免出现层间剥离。轴套内径与销轴采用间隙配合，间隙值根据工作温度区间调整，常温工况下间隙控制在轴径的千分之1到千分之1.5，高温工况下需额外考虑材料热膨胀量，适当放大间隙避免热胀后抱轴。轴套的轴向宽度需要比安装座孔的深度小0.

　　1到0.2毫米，给压装后的轴向形变预留余量，避免轴套突出座孔端面影响相邻部件的装配。密封环的安装槽深度需要匹配密封环的线径，保证装配后密封唇口的过盈量在0.2到0.3毫米，过大会增加转动阻力，过小则会出现密封失效的问题。注油孔的位置需要避开轴套的主要承载区，设置在非承载侧的30度范围内，避免承载时润滑脂通道被挤压封闭，注油孔的直径通常设置为2到3毫米，孔口做倒角处理，避免安装时刮损注油嘴的密封胶圈。在实际选型应用中，这类轴套的径向承载能力可达每平方厘米200牛以上，适配的线速度不超过2米每秒，适合往复摆动或者低速连续回转的工况，相比普通铜套，钢基结构的抗冲击性能提升40%以上，复合耐磨层的使用寿命是普通锡青铜套的2到3倍，

　　集成式密封结构可减少日常维护的频次，在多粉尘、户外作业的设备上应用优势明显。建模过程中需要注意层间结合面的结构处理，钢基与耐磨层的结合面采用微小的燕尾槽结构，保证两种材料结合牢固，不会在长期受载后出现分层脱落；密封槽的边角做R0.2的圆角处理，避免应力集中导致密封环装配时被割损；所有锐边都做0.1毫米的倒角，去除加工毛刺，避免装配时刮伤配合件表面。
