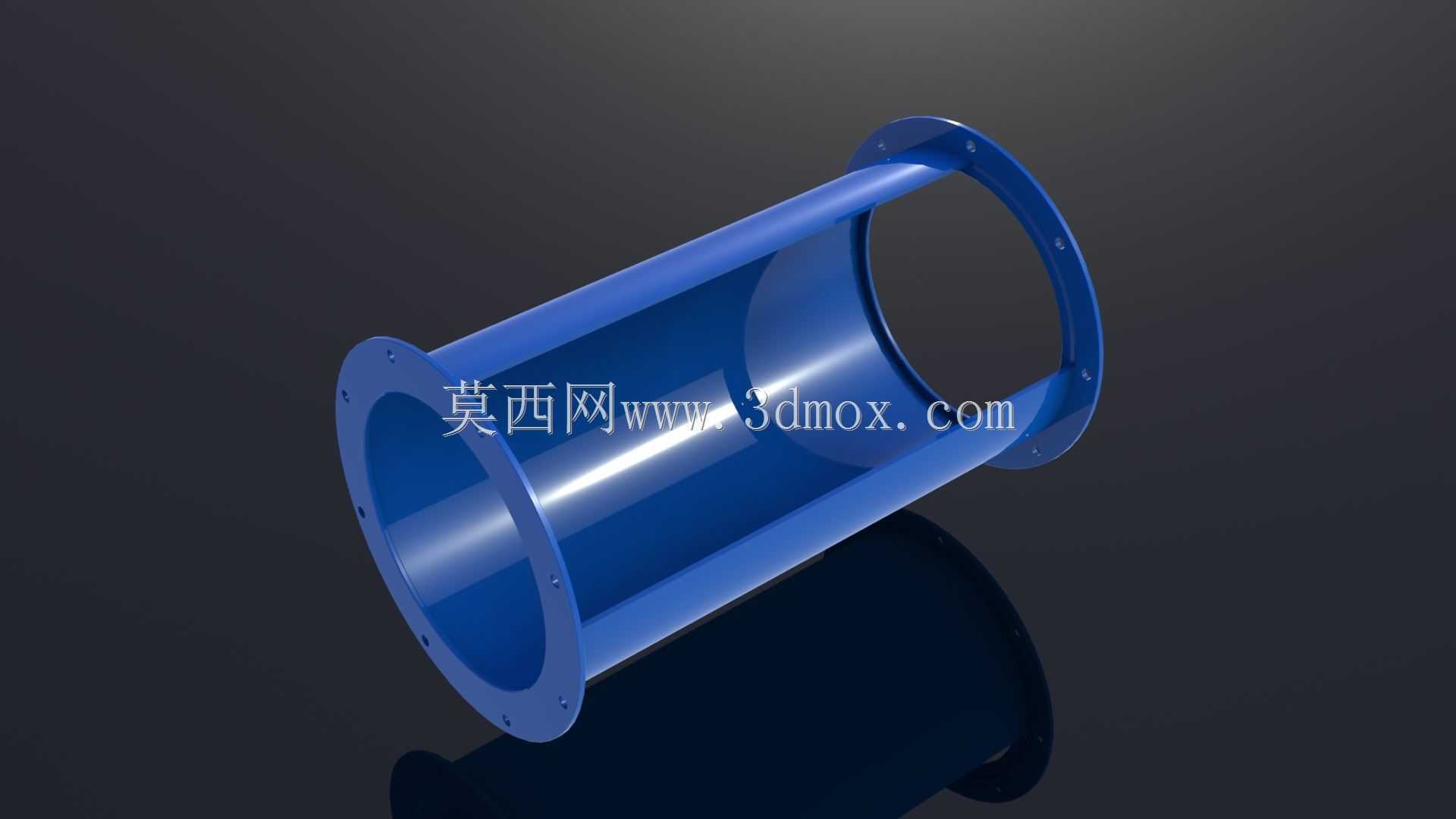

双法兰连接式薄壁导流筒体结构

　　在流体输送、通风除尘、化工物料导流类设备的内部结构中，这类两端带安装法兰的薄壁筒体是极为常见的核心导流构件，日常做设备结构设计时，这类零件的建模精度直接影响后续装配的密封性能与流道顺畅度。从实际应用场景来看，这类筒体常被用作风机进出口的导流段、除尘设备的进气均流筒、反应釜内部的物料导向套筒，或是小型流体设备的外壳防护兼导流结构，不同工况下对筒体的壁厚、法兰孔位排布、内壁光滑度的要求差异较大。做这类零件的三维建模时，首先要确认的是两端法兰的安装边界，法兰端面上的螺栓孔采用圆周均布设计，孔位的分度圆直径需要和对接端的法兰尺寸完全匹配，避免现场安装时出现孔位错位无法穿装螺栓的问题，法兰的厚度要根据筒体承受的负压或正压值核算，

　　避免设备运行时法兰变形导致密封面泄漏。筒体本身采用薄壁回转结构，建模时优先采用旋转凸台生成基础筒体，再对两端的法兰结构做一体化成型处理，相比焊接拼接的结构建模，一体化建模能更好地还原零件的整体刚性特征，也方便后续做有限元受力分析时直接赋予材料属性。筒体的内壁需要做光滑过渡处理，尤其是法兰和筒壁衔接的位置，要避免出现直角凸台，否则流体经过时会产生局部涡流，既增加流体阻力，也容易在转角位置堆积物料，在含尘气体输送的场景下，这种转角积灰长期运行后会导致流道通径缩小，影响设备的通风效率。从安装适配的角度看，筒体的有效长度要严格匹配设备内部的安装空间，两端法兰的密封面要保证和筒体轴线垂直，端面的平面度公差需要控制在合理范围内，若采用垫片密封，

　　法兰面上不能有凸起的建模特征，避免影响垫片的压实密封效果。实际选型应用时，若筒体用于腐蚀性介质输送场景，建模阶段就要预留衬层的厚度空间，筒体内径要根据衬层厚度做相应放大，避免衬层施工后通径达不到设计流量要求；若用于高速流体的导流场景，筒体的圆度公差需要严格控制，避免高速气流经过时产生筒体振动，引发设备共振问题。这类筒体的支撑结构通常直接依托两端的法兰连接，不需要额外做外部支撑肋，因此建模时要注意法兰和筒壁衔接位置的圆角处理，减少应力集中，在设备启停产生压力波动时，避免衔接位置出现应力开裂。做装配校验时，要重点检查筒体和内部叶轮、导流叶片等运动部件的间隙，筒体的内径尺寸公差要根据运动部件的运动轨迹预留足够的安全间隙，

　　避免运行时出现运动部件刮蹭筒壁的问题，同时也要控制间隙不能过大，否则会导致流体回流，降低设备的运行效率。对于需要做外表面防腐处理的应用场景，建模时筒体外表面不要设计多余的凸起结构，方便后续做喷涂、衬胶等防腐施工，法兰端面上的螺栓孔要做倒角处理，既方便安装时穿装螺栓，也能避免螺栓孔边缘的毛刺割伤密封垫片。
