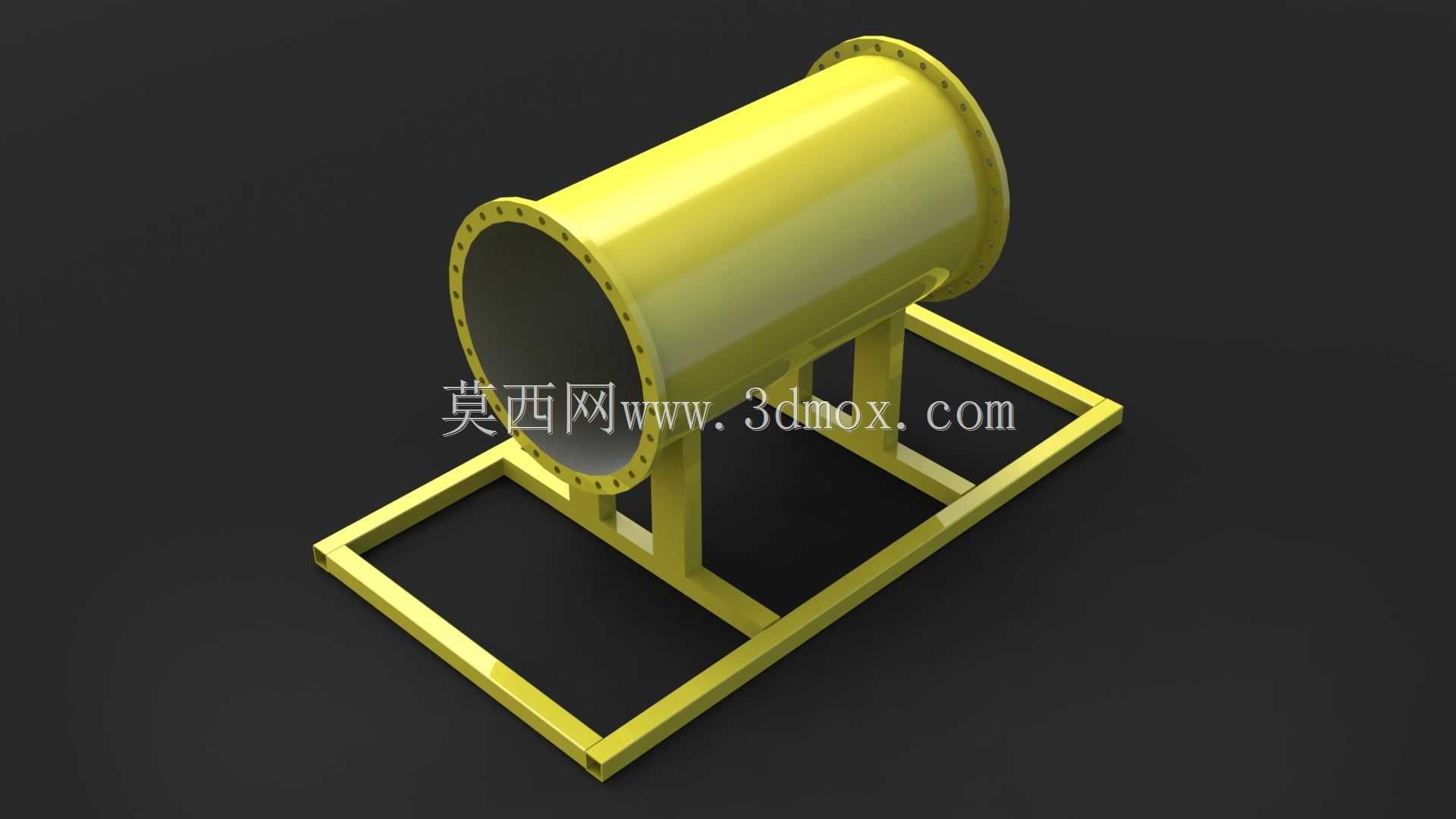

带支架法兰连接工业通风管道筒体结构

　　该结构为工业通风系统配套的法兰连接式筒体组件，配套方形焊接支撑支架，主要应用在车间除尘排风、工艺气体输送、局部通风换气等场景中，作为管路系统的直线段承载部件，承担气流导向、介质输送的核心作用，两端法兰结构可直接与同规格的风阀、弯头、变径接头或者风机进出口对接，无需额外加工连接接口，适配常规低压通风、常温气体输送的工况需求。从结构设计逻辑来看，筒体采用等径直筒结构，两端焊接带螺栓孔的连接法兰，法兰盘上的螺栓孔沿圆周均匀分布，孔位间距匹配通用通风管道法兰的安装标准，对接时可通过螺栓穿装实现密封压紧，配合密封垫片即可满足常规工况下的漏风率要求。筒体下方的支撑框架采用矩形方管焊接成型，框架底部为水平矩形边框，

　　通过两根斜向支撑立柱与筒体外壁焊接固定，支撑点分布在筒体轴向的两个对称位置，可将筒体的自重、内部介质重量以及运行时的振动载荷均匀传递到安装基础上，避免筒体长期运行后出现连接法兰错位、筒体变形等问题。在安装边界设计上，支撑框架的底部边框尺寸大于筒体直径，安装时可直接通过膨胀螺栓将框架固定在混凝土基础或者钢结构平台上，无需额外制作安装支座，框架的高度设置预留了法兰对接时的螺栓操作空间，两端法兰的端面与框架端部保持足够的安全距离，方便施工人员穿装螺栓、紧固螺母。筒体的壁厚选择匹配常规低压通风工况的强度要求，可承受常规通风系统的运行风压，不会出现筒体吸瘪或者鼓胀变形的问题，支撑框架的方管规格经过载荷校核，可承受筒体满负荷运行时的总重量，

　　同时预留了一定的安全余量，适配户外安装、车间架空安装等不同安装场景的载荷要求。在实际使用过程中，该筒体组件可根据管路走向需求直接拼接在管路系统中，两端法兰的通用设计可适配不同厂家生产的同规格通风配件，降低现场安装的适配成本，支撑框架的一体式焊接结构减少了现场拼装的工作量，安装时只需将框架固定在预设位置即可完成筒体的定位，无需额外调整筒体的水平度与同轴度，框架的焊接位置经过精度校核，筒体固定后两端法兰的端面垂直度满足管路对接的公差要求，可避免对接时出现密封面错位导致的漏风问题。针对不同的使用场景，该结构还可通过调整筒体长度、法兰规格、支架高度来适配不同的安装需求，比如在架空安装场景中可适当加高支架高度，匹配管路的架空标高，

　　在有防腐需求的场景中可对筒体与支架做表面防腐处理，提升结构的环境适应能力。从建模细节来看，筒体与法兰、支架的焊接位置均做了贴合处理，法兰上的螺栓孔位置均匀分布，支撑框架的方管连接处做了满焊的结构示意，整体结构的尺寸比例符合实际工业产品的设计规范，可直接用于通风管路系统的布局设计、安装模拟以及结构校核，帮助设计人员快速完成管路系统的三维布局，提前预判安装过程中可能出现的干涉问题，优化管路的安装路径与支撑位置。
