贴片元件热密封编带机三维设计

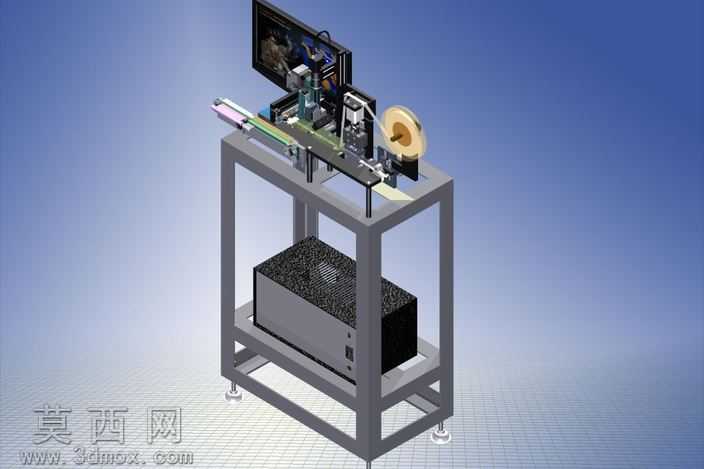

本套热密封编带机三维模型采用专业三维设计软件完成全参数化建模，整体结构经过分层级装配校验，所有运动部件均预留合理的运动间隙，可直接用于结构验证、方案演示与生产参考。模型整体采用立式框架式布局，底部为方管焊接成型的双层机架结构，机架底部配置可调式支撑脚杯，可根据现场地面情况调整设备水平度，下层机架预留独立的电气安装仓，可容纳工控机、电源模块、驱动控制器等电气元件，仓体设置通风散热结构，保障长时间运行时电气元件的工作温度处于合理区间。上层工作台为核心作业区域，沿物料输送方向依次排布进料工位、视觉检测工位、热封工位、料带收卷工位：进料端配置平滑导向料槽，可对接贴片电阻、贴片线圈等微小电子元件的上料机构，保障元件有序进入输送轨道；视觉检测工位搭载高清工业相机与环形补光光源，可对进入工位的元件进行外观、方向、完整性检测，将检测信号反馈至控制系统，剔除不合格元件；热封工位采用恒温加热模块配合压合结构，可将上盖带与承载编带精准热压粘合，密封温度、压合压力、压合时长均可通过参数调整适配不同规格的编带与元件；末端配置载带收卷机构，搭配阻尼张力控制结构，可将完成封装的编带整齐收卷为标准料盘，方便后续贴片工序的上料使用。建模过程中对所有标准件如紧固件、传动带轮、导向轴承均采用标准化模型库调用，非标准加工件均按照实际机加工工艺设计壁厚、倒角与安装位，材质渲染阶段区分金属结构件的哑光金属质感、电气元件的工程塑料质感、透明护罩的半透明亚克力质感，整体渲染效果贴合真实设备外观，可直观展示设备的整体布局与工位逻辑。设计过程中充分考虑设备的操作便利性与维护空间，各工位模块均采用快拆式安装结构，可单独拆卸维护，走线槽沿机架型材内部排布，整体外观整洁无外露线缆，兼顾实用性与设备外观的规整性。
