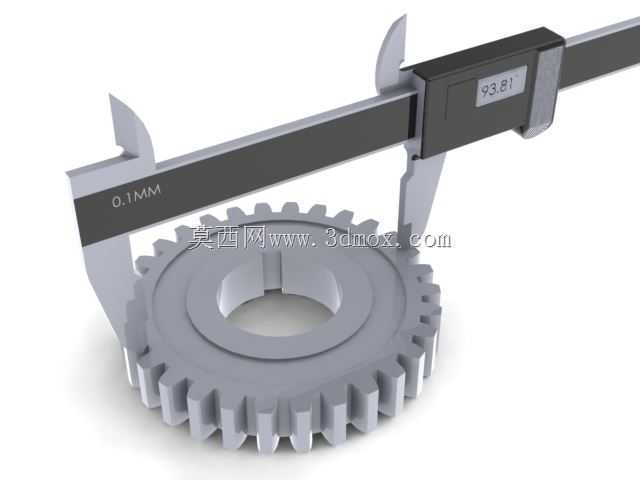

模数2标准直齿圆柱齿轮传动件结构

　　这款模数2的直齿圆柱齿轮，是机械传动系统里应用极广的基础啮合零件，日常在轻工输送线、小型机床进给机构、农用机械传动箱、自动化分拣设备的动力传递单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，同时可以根据配对齿轮的齿数差实现精准的减速或者增速传动，适配中小扭矩的动力传输场景，能在常规润滑条件下长期保持稳定的传动精度。

　　从设计思路来看，这款齿轮采用标准渐开线齿形设计，齿廓压力角取通用的20度，这种参数选型的好处是加工工艺成熟，不管是滚齿、插齿还是后续的剃齿精加工，都有成熟的刀具配套，不需要定制特殊刃具，能有效控制加工成本，同时齿形的啮合重合度处于合理区间，传动过程中不会出现明显的啮合冲击，运行噪音控制在常规工业设备允许的范围内。齿轮中心设计有带键槽的安装通孔，孔的尺寸公差按照过渡配合选取，装配时可以通过平键实现和传动轴的周向固定，传递扭矩时不会出现轴和齿轮内孔的相对滑动，齿轮端面和轴肩的贴合面设计有合理的粗糙度要求，装配后能保证齿轮的端面跳动量控制在公差范围内，避免高速运转时出现偏摆。

　　齿宽的选取结合模数2的参数做了匹配，既不会因为齿宽过窄导致轮齿接触应力过大、过早出现齿面磨损，也不会因为齿宽过大造成载荷沿齿宽分布不均、出现偏载啃齿的问题。轮齿的齿顶高、齿根高都按照标准模数取值，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂，在承受短时过载冲击时，齿根的强度储备能满足常规工况的使用要求。齿轮的轮毂部分厚度经过计算校核，能承受额定扭矩下的挤压应力，不会出现轮毂开裂的问题，轮毂外径和齿根圆之间保留了足够的壁厚，既保证了零件整体的结构刚性，也不会造成不必要的材料浪费。

　　实际安装使用时，需要注意两配对齿轮的中心距要严格控制在公差范围内，中心距过大会导致齿侧间隙过大，传动过程中出现反向冲击，中心距过小则会导致轮齿啮合过紧，运行时齿面磨损加剧，甚至出现卡滞抱死的情况。装配前要确认齿轮内孔的键槽和传动轴上的平键尺寸匹配，装配时不要直接锤击齿面，避免轮齿出现崩边损伤，装配完成后要手动盘车检查啮合情况，确认轮齿接触斑点处于齿面中部区域，没有偏载情况后再加注对应的润滑脂或者润滑油。日常运维中，定期检查齿面的磨损情况，如果出现点蚀、胶合或者断齿情况要及时更换，避免故障扩大影响整套传动系统的运行。

　　这款齿轮的建模过程严格遵循机械设计手册的标准参数，齿形部分通过渐开线方程精准生成，每个轮齿的齿距、齿厚偏差都按照通用公差等级设置，模型可以直接用于传动系统的装配干涉检查、运动仿真，也能作为加工生产的参考依据，帮助结构设计人员快速完成传动方案的选型搭配，减少重复建模的工作量。在做整机结构布局时，这款齿轮的外径、轮毂长度、安装孔尺寸都可以作为布局边界的参考，提前预留出齿轮运转的安全空间，避免和周边的机架、护罩等零部件出现运动干涉，同时也能根据齿轮的重量参数核算传动轴的受力情况，选配对应载荷等级的轴承，保证整套传动机构的运行可靠性。
