带键槽直齿圆柱齿轮传动零件结构

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类中小功率的传动布局里都能见到它的身影，从普通的轻工输送设备、小型机床进给机构，到自动化生产线的动力传递工位，这类齿轮都承担着稳定传递转速与扭矩的作用。和斜齿轮相比，直齿圆柱齿轮没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，后期维护拆装的难度也更低，很适合用在传动布局紧凑、轴向空间有限的设备工位上。

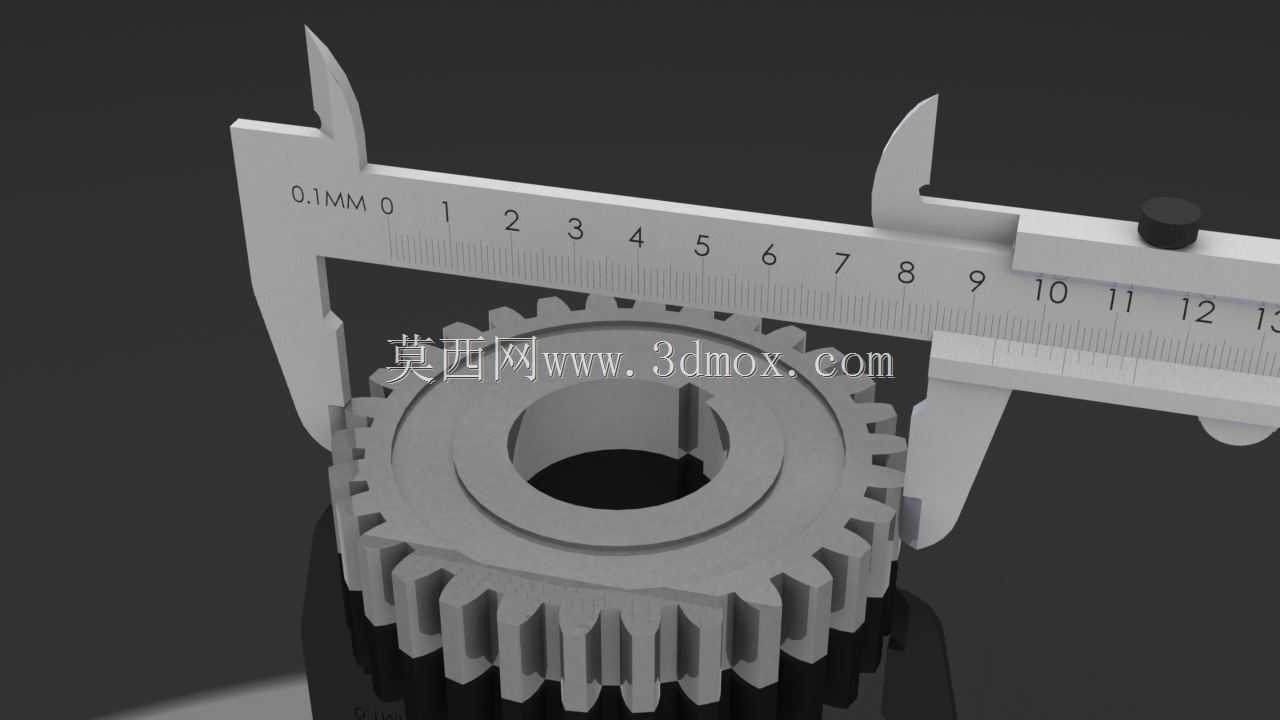

　　从结构设计来看，这款齿轮的中心孔加工有标准平键槽，安装时可以通过平键和传动轴实现周向固定，避免传动过程中齿轮和轴之间出现相对打滑，保证扭矩传递的可靠性。齿圈部分的轮齿采用标准渐开线齿形设计，齿顶修缘做了微小的圆角过渡，能有效降低轮齿啮合瞬间的刚性冲击，减少高速运转时的啮合噪音，同时也能避免齿顶边缘因为应力集中出现崩齿的问题，延长零件的实际使用寿命。齿轮的轮毂部分做了加厚处理，和齿圈之间通过辐板连接，在保证整体结构强度的前提下尽可能减少了零件的自重，降低传动时的转动惯量，让设备启停阶段的动力响应更灵敏，不会因为转动惯量过大造成驱动电机的过载冲击。

　　实际选型应用时，需要注意匹配对应模数和齿数的配对齿轮，保证啮合中心距符合设计公差要求，中心距偏差过大容易造成轮齿侧隙不合理，侧隙过小会出现卡齿、运转发热严重的问题，侧隙过大则会导致传动回程误差超标，影响需要精准传动工位的定位精度。安装时要保证齿轮端面和传动轴的垂直度，避免出现轮齿偏载的情况，偏载会让轮齿局部受力过大，长时间运转会出现齿面过度磨损甚至断齿的故障。齿面的加工精度可以根据实际使用场景选择，普通低速传动场景采用滚齿加工即可满足使用要求，如果是高速、重载或者有传动精度要求的工位，可以额外增加磨齿工序提升齿面精度和表面粗糙度，降低啮合过程中的摩擦损耗。

　　这款齿轮的安装边界需要注意，中心孔的公差要和配合的传动轴公差匹配，一般采用过渡配合的公差带，既保证安装时不会过于松旷，也方便后期维护时的拆卸更换。键槽的尺寸要和所选平键的规格对应，键槽的对称度公差需要控制在合理范围内，避免平键安装后出现单侧受力的情况。齿轮的轴向固定可以通过轴肩和轴用挡圈配合实现，轴肩的高度要低于齿轮轮毂的倒角尺寸，保证齿轮安装后能和轴肩端面完全贴合，不会出现轴向窜动。日常使用过程中，要保证齿面有充足的润滑，根据设备的运转速度选择合适黏度的润滑油，能有效降低齿面的磨损，减少运转时的温升，让齿轮的传动状态更稳定，延长整套传动机构的维护周期。
