手动旋转轴用木质纹理手轮操作件

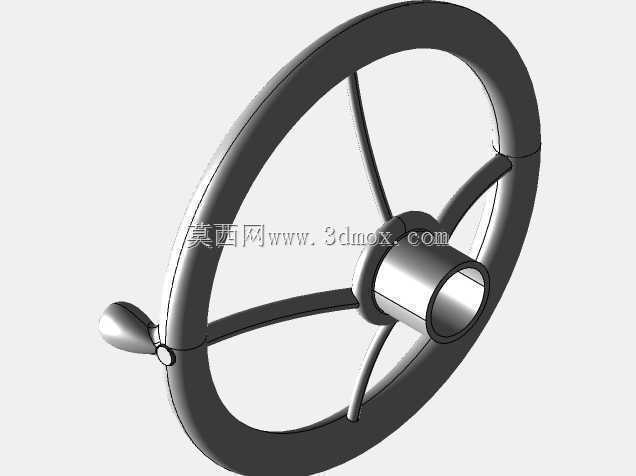

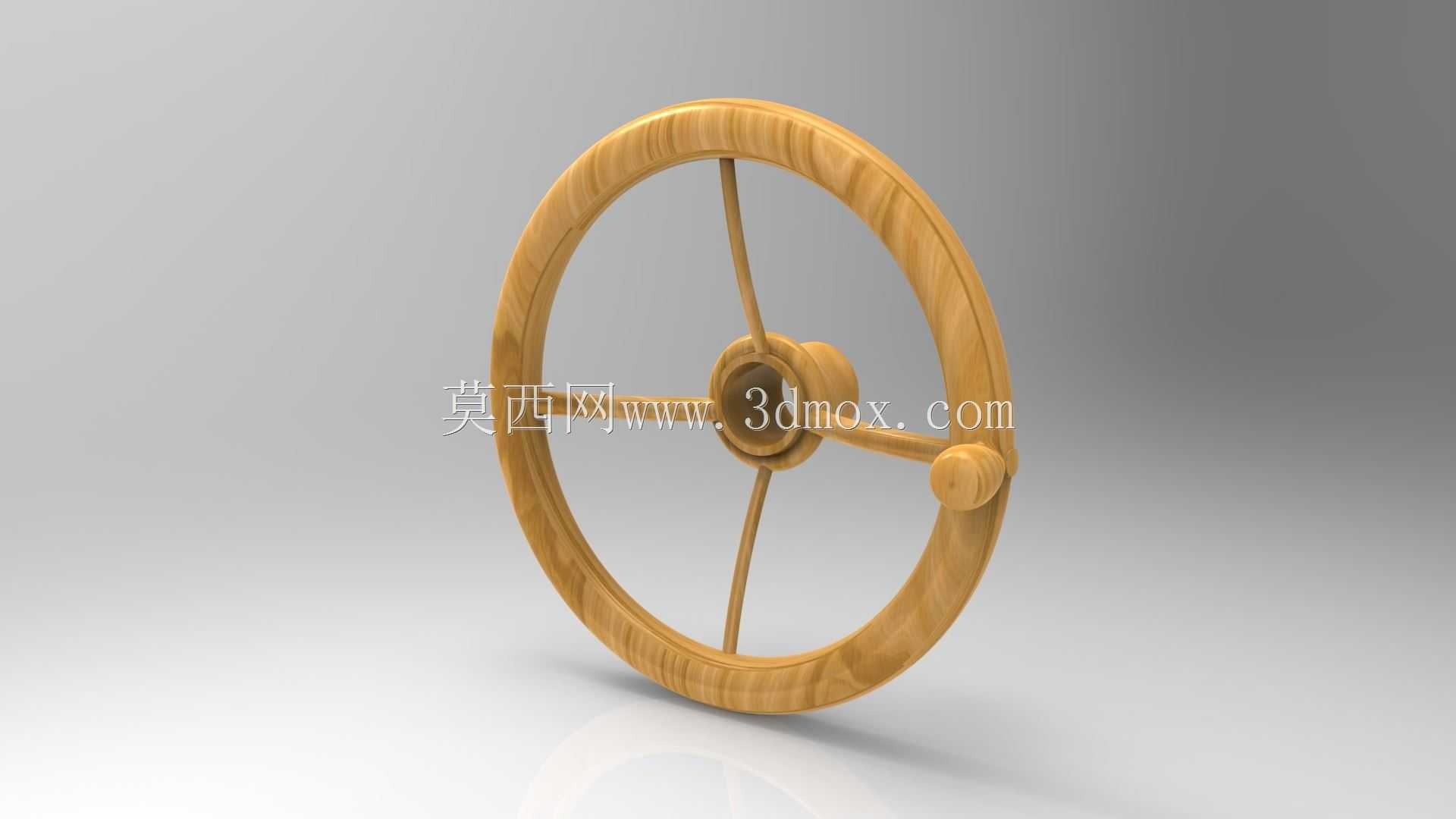

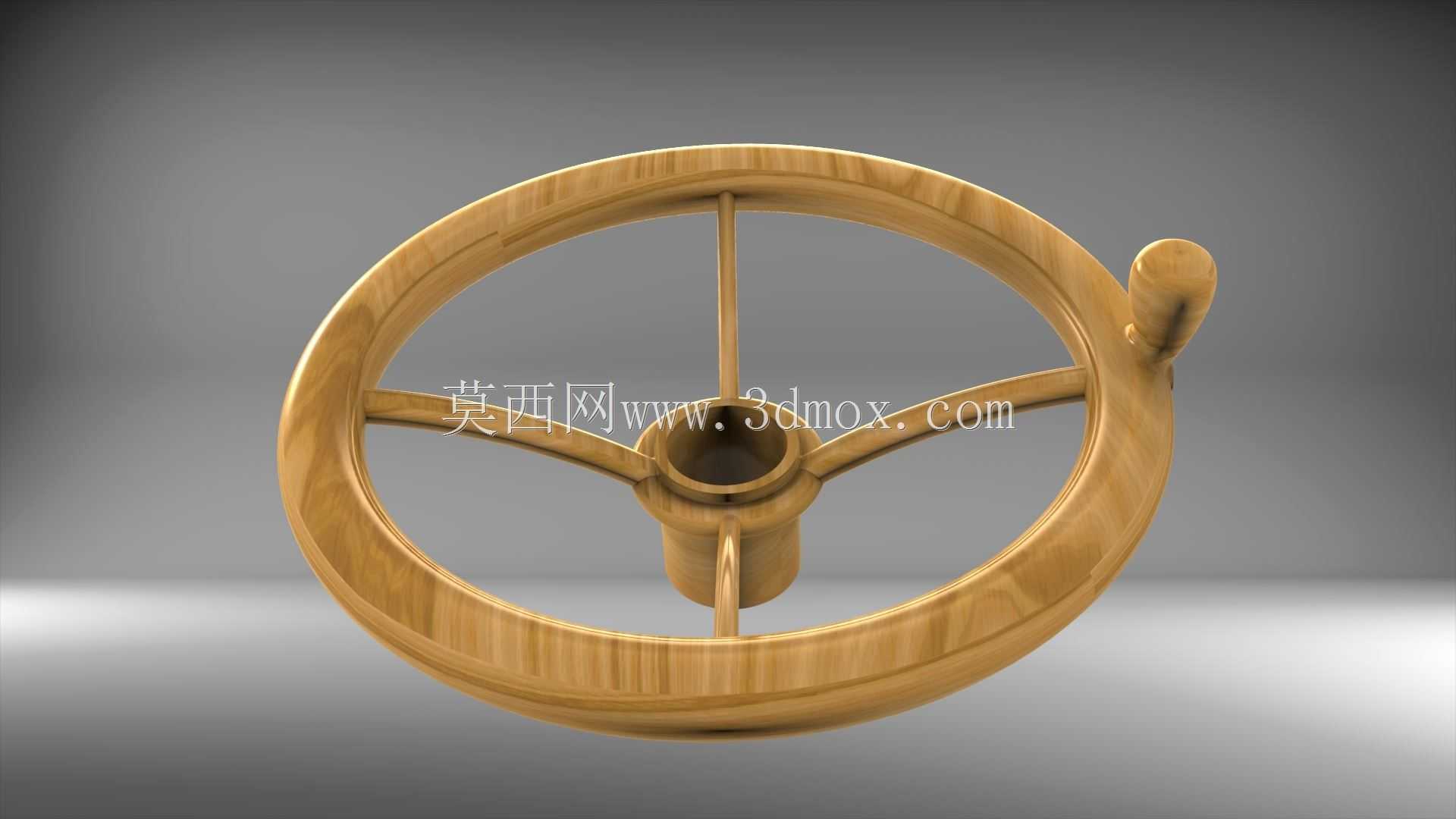

　　这类手轮操作件主要应用在需要人工微调转轴位置、手动实现机构进给或锁止的工业场景中，常见于中小型机床的进给轴微调、轻工设备的手动调节工位、试验台架的位置调整机构，以及部分不需要频繁电动驱动、仅需手动校准工位的自动化辅助设备上。和常见的金属冲压手轮、胶木手轮不同，该款手轮采用环形轮缘搭配三辐条支撑的结构，轮缘外侧做了贴合手掌握持弧度的曲面处理，侧边附带的可折叠摇柄能够在需要快速转动转轴时翻出，供操作人员握持实现大行程快速旋转，微调工位时可将摇柄收回，避免突出构件剐蹭操作人员或周边管线。

　　从结构设计逻辑来看，三辐条的支撑形式相比两辐条结构，在同等材料用量下能获得更高的抗扭刚度，轮缘承受周向握持力时，辐条的受力分布更均匀，不会出现单侧应力集中导致的辐条变形问题；中心的安装轴套做了阶梯孔设计，能够适配不同直径的转轴端部，轴套上预留的紧定螺钉孔位，可以在套装到转轴上后通过紧定螺钉实现周向固定，避免手轮和转轴之间出现相对打滑，安装时需要注意轴套的配合公差，若采用间隙配合需额外加装平键传递扭矩，若采用过渡配合则可直接压装后搭配紧定螺钉锁止，安装边界上需要预留出摇柄翻折的活动空间，轮缘外侧距离周边固定构件的安全间隙不应小于20mm，防止转动过程中出现卡滞或夹手风险。

　　实际使用过程中，这类手轮的握持手感直接影响操作人员的调节精度，轮缘的曲面弧度经过人体工学适配，单手握持时手掌能够完全贴合轮缘表面，转动时不需要刻意调整握持姿势，长时间操作也不会出现明显的手部疲劳；摇柄的转轴位置做了阻尼定位结构，翻出后不会在转动过程中自动收回，收回后也能贴合在轮缘侧面不会随意晃动。针对不同的使用环境，这类手轮的材质可以根据需求替换，木质纹理的外观适配对设备外观有一定要求的民用加工设备、教学演示设备，若应用在油污较重、湿度较高的工业车间，可将材质替换为增强尼龙或铸铝材质，保留相同的结构尺寸即可实现通用互换，不需要改动转轴端的安装结构。

　　在结构校核层面，这类手轮需要承受的最大扭矩通常不超过15N·m，三辐条的截面尺寸经过受力验算，在满负载握持转动时，辐条的最大弯曲应力远低于材料的许用应力，正常使用工况下不会出现辐条断裂、轮缘变形的问题；中心轴套的壁厚设计也充分考虑了紧定螺钉的锁紧力，螺钉锁紧时轴套不会出现开裂变形，同时轴套端面和转轴轴肩的贴合面做了平面度处理，安装后手轮的端面跳动量控制在0.2mm以内，高速转动时不会出现明显的偏摆晃动。部分需要刻度指示的应用场景，还可以在轮缘背面加装刻度环，配合设备本体上的指针实现进给量的直观读取，不需要额外加装读数装置，结构集成度更高。
