多规格BSP螺纹六角内外丝衬套

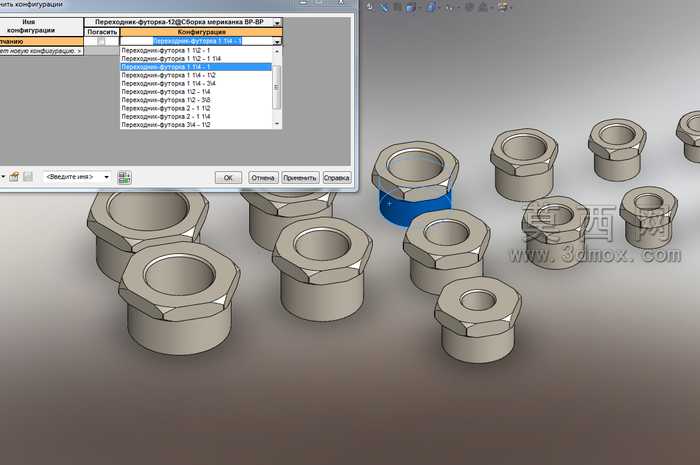

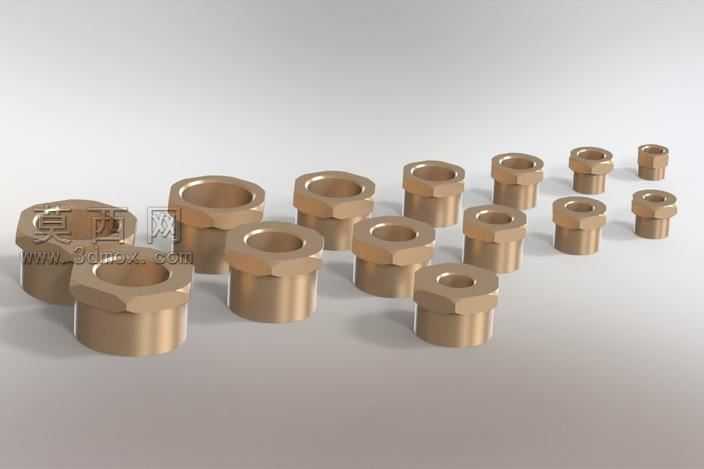

本作品为系列化六角形衬套三维模型，采用SolidWorks软件进行全参数化建模，覆盖BSP3/8"-1/4"至2"-11/2"共十余个常用规格，适配不同管径的管路连接场景。建模阶段首先梳理BSP英制管螺纹的标准牙型参数，通过螺旋线扫描切除生成精准的内外螺纹特征，保证螺纹配合的公差符合行业通用标准；六角头部结构严格参照五金紧固件的对边尺寸规范绘制，预留足够的扳手夹持空间，同时对六角与筒体的衔接处做了圆角过渡处理，避免实际生产中出现应力集中问题。模型采用黄铜材质进行渲染表现，通过调整金属材质的粗糙度、反射率参数还原铜制配件的哑光金属质感，渲染场景采用柔和的漫射光源，多角度展示不同规格衬套的外形比例差异，所有规格的模型采用统一的坐标系与基准面设置，可直接调用至装配体中完成管路系统的虚拟装配。设计过程中采用配置化建模思路，将不同规格的衬套尺寸参数录入设计表，通过配置管理器快速切换生成不同型号的模型，无需重复绘制基础特征，大幅提升系列化零件的建模效率；模型的内外径、六角对边、螺纹长度等关键尺寸均经过标准校验，既满足3D打印原型验证的尺寸要求，也可直接导出工程图用于机加工生产，整体结构简洁规整，无冗余特征，文件轻量化程度高，适合在各类管路系统设计项目中作为标准件调用。
