带安装孔位的方形口袋壳体结构设计

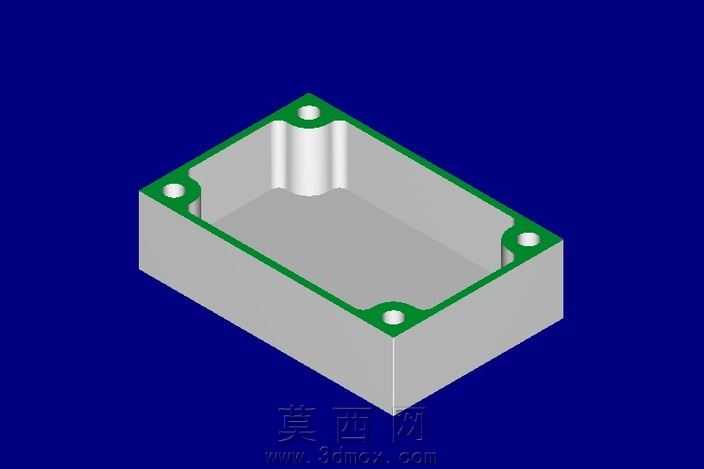

该作品为一款方形口袋式容纳壳体的三维设计，整体采用规整的长方体敞口结构，建模阶段优先以基础实体拉伸命令构建盒体主体轮廓，通过抽壳操作设定均匀的侧壁厚度，保证壳体整体的轻量化与结构强度平衡。壳体顶部边缘设计有一圈凸起的封边结构，四个角位分别预留了内凹的圆形安装孔位，孔位内部做了沉台设计，可适配对应规格的紧固件完成壳体的安装固定，孔位与边缘的距离经过参数化校准，避免安装时出现边缘开裂的问题。壳体内部为平整的容纳空腔，内壁转角处做了圆角过渡处理，既可以降低注塑生产时的应力集中问题，也能避免容纳物品时出现边角刮损的情况。渲染阶段采用高对比度的深蓝色作为背景，突出壳体本身的结构特征，壳体主体赋予哑光浅灰色工程塑料材质，模拟常用ABS注塑件的表面质感，顶部封边与安装孔位区域赋予亮绿色材质做视觉区分，清晰展示结构的分区设计。设计思路上优先考虑壳体的实用容纳属性，方形结构可以最大化利用内部存储空间，四个角位的安装孔位布局适配多数常规安装场景，整体结构简洁规整，无多余冗余特征，既可以作为独立的小型零件收纳盒使用，也可以作为设备内部的元件容纳舱结构，后续可根据实际使用需求调整内部尺寸、孔位规格以及侧壁厚度参数，适配不同的安装与容纳需求。建模过程中所有特征均采用参数化驱动，各部分尺寸关联约束，修改单一参数即可完成整体结构的同步调整，大幅提升后续改型设计的效率，结构设计同时兼顾了生产工艺性，所有转角均设置合理脱模斜度，避免注塑生产时出现脱模困难、粘模等问题，外部棱角也做了微小圆角处理，提升使用时的安全性。
