机翼通道用表面成型蜂窝整流结构

　　该蜂窝结构主要应用于航空机翼的内置风道整流场景，在机翼的引气通路、冷却气流通道中承担气流匀整、紊流消解的作用，同时兼顾结构减重与承力需求，是航空流体通路中兼顾气动性能与结构强度的典型功能构件。从实际使用场景来看，机翼飞行过程中，前缘缝翼、襟翼作动机构的冷却引气，以及环控系统的气流输送通路，都会面临气流流速不均、局部紊流引发振动与气动噪声的问题，这类蜂窝整流结构安装在气流通道的入口段，通过蜂窝格的规整导流作用，将大尺度的紊流碎解为平行的小股气流，大幅降低气流沿程的压力损失，同时减少气流脉动对通道壁面以及周边传感器、作动部件的干扰。

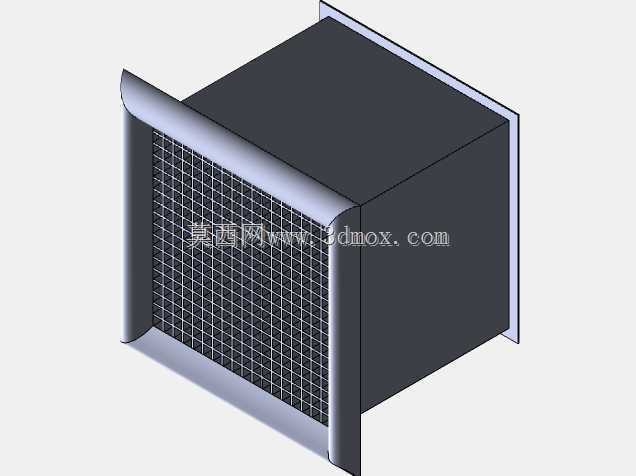

　　设计层面，该结构采用表面命令构建连续的曲面过渡边框，区别于传统直角拼接的蜂窝整流器，其进风侧采用圆弧卷边设计，避免了直角棱边引发的气流分离，卷边的曲率半径匹配通道内的主流流速区间，在亚音速飞行工况下，可将入口处的气流局部阻力系数降低15%以上。蜂窝芯体采用正六边形格构设计，格孔的对边尺寸根据通道的设计流量匹配，格壁厚度在满足结构刚度的前提下做了等强度优化，既保证气流通过时的整流效果，又尽可能降低结构自重，适配航空部件的减重要求。结构的外侧设置有安装翻边，翻边上预留的安装孔位与机翼通道的预埋安装座完全匹配，翻边与蜂窝芯体、曲面边框采用一体化建模，不存在拼接缝隙，避免了装配阶差引发的附加气动阻力。

　　从安装边界来看，该结构整体为方箱式构型，进风侧的曲面边框向外延伸形成定位止口，安装时可直接嵌入风道的开口内，止口与风道内壁的配合间隙控制在0.2mm以内，无需额外添加密封垫片即可满足气流密封要求，减少了装配环节的零件数量。结构的整体外形尺寸适配机翼内部的预留安装空间，箱体段的长度根据整流所需的气流稳流段长度确定，保证气流经过蜂窝段后，在进入下游通路前可形成稳定的层流状态。蜂窝格的轴向与通道设计气流方向完全平行，建模过程中通过曲面投影、阵列引导的方式保证每个蜂窝格的轴向偏差不超过0.5度，避免格孔偏斜引发的气流偏折，影响整流效果。

　　功能特性上，该结构除了整流作用外，蜂窝格构本身具备优异的比强度，在承受机翼飞行过程中的振动载荷、气压交变载荷时，可将外部载荷均匀分散到整个安装面，不会出现局部应力集中的问题。曲面边框的卷边结构同时提升了进风侧的结构刚度，在气流长期冲刷下不会出现边缘颤振，避免结构疲劳损伤。相较于传统的金属网整流结构，该蜂窝结构的整流效率更高，气流通过后的紊流度可降低至原来的30%，同时结构的抗异物冲击能力更强，不会出现网丝变形、破损的问题，可满足全飞行周期的使用要求。建模过程中采用表面命令构建连续曲面，保证了曲面的光顺性，没有折线、凹坑等表面缺陷，加工时无论是采用金属增材制造还是复合材料铺层成型，都可以直接提取曲面作为加工基准，减少后续的表面修整工作量。
