30mm规格带式波段加热装置结构设计

　　在注塑成型、小型挤出实验、精密热粘接这类需要对圆柱状工件局部波段加热的场景里，常规的环形加热圈往往存在适配性差、局部加热盲区、安装后调整空间不足的问题，这款30mm规格的带式波段加热装置，就是针对小尺寸柱形工件的局部精准加热需求做的结构优化。从实际使用场景来看，这类加热装置常被用在小型注塑机喷嘴段的温度补偿、实验室小型挤出机料筒特定波段的温度调控、薄壁塑料件热铆接工位的定点加热，还有部分3D打印耗材挤出端的辅助加热环节，相比全包覆的加热结构，带式的结构可以根据实际需要的加热波段长度，灵活调整包覆范围，不需要针对每一种加热长度单独开模做加热圈，能大幅降低小批量多规格生产场景的备件成本。

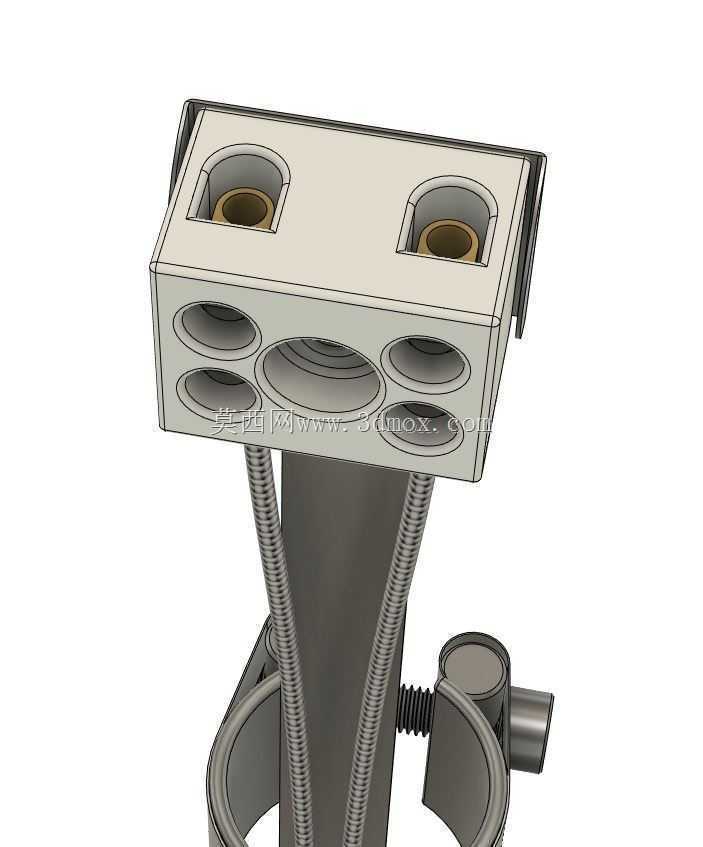

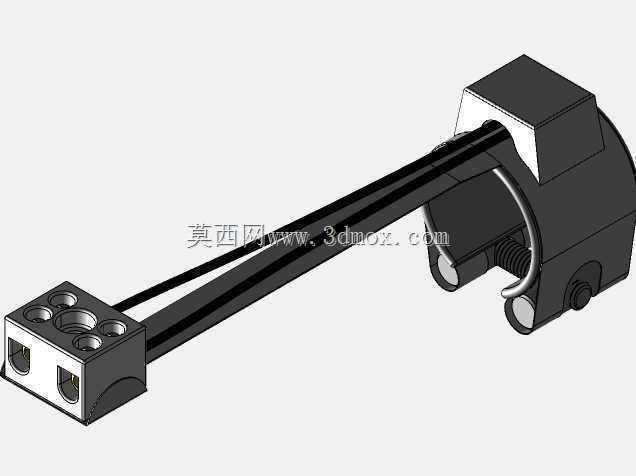

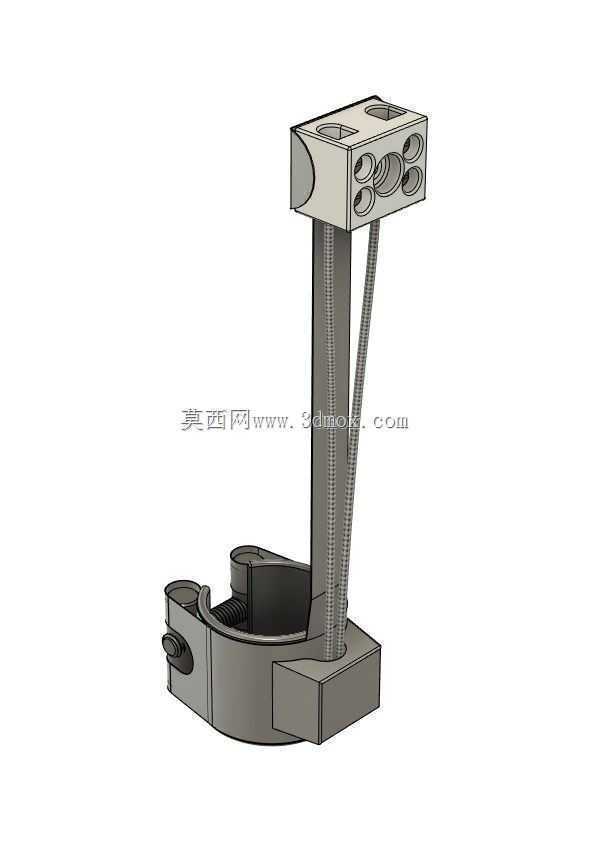

　　从功能特性上看，这款装置采用分体抱合式的安装基座，下半部分的弧形抱箍可以直接卡在30mm直径的圆柱工件外壁，侧面的锁紧旋钮可以快速调整抱紧力度，不需要额外做安装支架，在设备改造、临时实验工位搭建的时候，单人就能完成安装调整，不需要拆解原有设备的管路或料筒结构。上方的加热模块主体和安装基座之间采用可弯折的金属定型支架连接，支架内部走加热线路，既可以根据实际加热位置调整加热模块的朝向和高度，也能避免线路外露被高温烤蚀，在需要调整加热点位置的时候，不需要反复拆装基座，直接掰动支架就能完成位置微调，适配不同的加热角度需求。加热模块的端面做了多组波段调节孔位，内部集成的加热元件可以通过不同孔位的接线组合，调整加热的波段覆盖范围，最小可以覆盖10mm长度的加热段，最大可以覆盖30mm长度的整段加热，能满足不同工艺下的局部加热需求，避免不需要加热的区域被连带升温，影响工件其他部位的尺寸精度或材料性能。

　　从设计思路上看，整个结构没有采用复杂的一体化成型设计，而是把安装基座、支撑支架、加热主体三个部分做了模块化拆分，每个部分都可以单独更换，比如加热元件达到使用寿命后，只需要拆下上方的加热主体模块更换即可，不需要整体报废整个装置，能降低后期的维护成本。安装基座的弧形内壁做了微倒角处理，在抱紧圆柱工件的时候，不会因为边缘应力集中刮伤工件表面，尤其是针对表面做了抛光处理的料筒、喷嘴类零件，能避免安装过程中产生划痕影响料流稳定性。支撑支架采用的是双条并行的金属定型软管结构，相比单条支架，承重能力更强，调整到任意角度后都不会因为加热模块的重量出现下垂移位，在设备长时间运行产生振动的工况下，也能保持加热位置的稳定性，不会出现加热点偏移导致的温度不均问题。

　　从外形尺寸与安装边界来看，整个装置安装完成后，横向最大占用空间是从基座外侧到加热模块最外端的85mm，纵向高度从基座底部到加热模块顶部是120mm，抱箍的适配直径范围是28mm到32mm，除了标准30mm直径的工件外，也能适配一定公差范围内的柱形零件，不需要额外加调整垫片。加热模块的接线端设置在模块的侧上方，接线后线缆可以顺着支架走线到设备的接线槽，不会和周边的运动部件产生干涉，在安装的时候只需要预留出基座抱紧位置周边100mm的操作空间，就能完成安装和后期的调整操作，不会占用过多的设备安装空间，适合在紧凑的实验设备、小型生产工位上使用。另外，装置的所有外露结构件都采用了耐高温的金属材质，表面做了哑光氧化处理，在加热过程中不会因为高温出现掉漆、变形的问题，日常清理的时候只需要用干布擦拭表面的浮尘即可，不需要特殊的维护操作，能适应车间多尘、有少量油污的使用环境。
