立式大容量储水塑料罐体结构设计

　　做民用给排水、小型工业循环水配套设计快十年，这类立式塑料储水罐是接触频次极高的通用储液部件，很多刚入行的结构设计师容易把它当成简单的吹塑壳体，实际落地要考虑的边界条件非常多。先从应用场景说起，这类罐体既可以用在农村自建房的屋面蓄水、市政临时供水点的应急储水，也能配套小型加工厂的切削液循环存储、园林绿化的灌溉水缓存，甚至部分耐腐配方的材质还能存放低浓度酸碱药剂，适配场景跨度极大，这也要求设计阶段不能只盯着单一工况做参数。

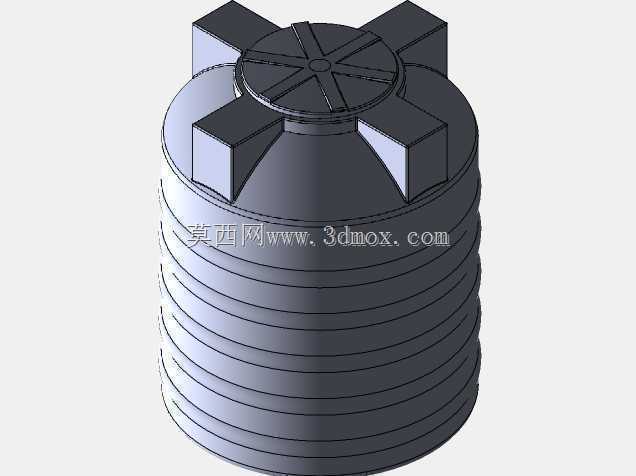

　　从功能特性上看，顶部的多凸起结构不是随意做的造型，首先是吊装受力位，罐体空罐自重加上满液后的总重量往往能达到数吨，顶部四个对称分布的凸台是专门预留的吊装卸力点，内部做了加厚的筋位延伸到罐口颈部，避免吊装时局部应力集中把罐顶扯裂；中间的十字筋位围绕罐盖布置，一方面是增强罐口的抗扭强度，工人拧紧或开启罐盖时不会让罐口产生形变，另一方面也能避免顶部堆载时罐盖区域凹陷。罐身的环形凸起加强筋是这类立式储罐的核心结构，很多新手建模时会把筋的间距做的均等，实际工程中要根据储液高度的静压力梯度调整，罐体下部的环筋间距要比上部更密，因为液体静压强随深度线性增加，下部罐壁承受的侧向压力是上部的数倍，加密环筋能在不额外增加整体壁厚的前提下，提升罐壁的抗鼓胀变形能力，控制材料成本的同时满足强度要求。

　　设计思路上要优先考虑成型工艺的可行性，这类罐体基本都是采用滚塑工艺一次成型，建模时所有转角位置都要做足够大的圆角过渡，不能出现锐角结构，否则滚塑过程中原料无法均匀附着在锐角处，成型后会出现局部壁厚过薄的缺陷，后期使用中很容易从这些位置开裂。罐口的密封结构要做阶梯式的止口设计，配合带密封圈的旋盖，既要保证满液状态下倾斜不渗漏，也要考虑日常开盖清理内部水垢、沉积物的操作便利性，不能把密封结构做的过于复杂，增加后期维护的难度。罐体底部要做内凹的支撑边，不要让整个底面完全接触安装基础，一方面是避免地面不平整时罐体底部出现局部悬空，受力不均导致底部开裂，另一方面也能给底部的排污口预留安装空间，很多使用场景需要定期排空罐内的沉积杂质，底部预留的排污接口位置要和支撑边错开，不影响管道连接操作。

　　再说到安装边界的尺寸控制，这类立式罐体的直径和高度比例一般控制在1:1.2到1:1.8之间，比例过高会导致重心偏高，满液状态下抗侧翻能力不足，尤其是放在屋面或者户外有风载的场景，过高的罐体很容易被强风刮倒；比例过矮则会占用过大的占地面积，提升安装基础的施工成本。顶部吊耳的内孔尺寸要匹配常规的吊装吊钩规格，不能做的过小导致吊钩无法穿入，也不能过大导致吊装时罐体晃动幅度过大。罐身的环筋凸起高度一般控制在30到50毫米之间，过高会增加不必要的材料用量，过低则起不到加强罐壁刚度的作用。安装基础要求做平整的硬化地面，承载力要匹配满液后的总重量，不能直接放在松软的泥土地上，否则长期使用后地面不均匀沉降会导致罐体变形渗漏。另外还要考虑罐体的液位观测需求，设计时可以在罐壁对应位置预留液位计安装的平面，避免后期用户自行开孔破坏罐体的整体强度，很多现场安装的故障都是因为后期随意开孔导致的结构失效。

　　实际选型匹配时，还要根据存储介质的特性调整材质配方，存常温清水用常规的食品级PE材质即可，存带腐蚀性的液体则要选用添加了抗腐助剂的专用材质，同时罐壁的整体壁厚也要做相应提升，不能一套模型适配所有介质工况。很多人觉得这类储罐结构简单，实际从工程落地的角度看，每一处结构细节都对应着实际使用中的痛点，从吊装、安装、使用到后期维护的全流程需求，都要在建模阶段考虑周全，才能避免现场使用时出现各类故障。
