水泵运输防护用实木包装箱体结构

　　在工业产品出厂物流环节，针对水泵这类带精密加工面、装配同轴度要求高的通用机械产品，运输过程中的磕碰、堆叠挤压、潮气侵蚀是造成到货残次的核心诱因，这款实木包装箱正是针对水泵类产品的转运防护需求完成的结构设计。从实际使用场景来看，这类箱体主要适配单台中小型卧式离心泵、管道泵的出厂整机组装后包装，覆盖从主机生产车间到终端安装现场的全链路转运，包括公路零担运输、仓储多层堆码、工地现场临时周转存放等全流程工况，不需要额外加装外部防护框架就能直接满足常规物流的堆码要求。

　　设计阶段首先锚定的是防护可靠性的核心需求，箱体侧板采用竖向实木条密排拼接的结构，相邻板条之间预留0.2-0.3mm的工艺间隙，一方面抵消木材温湿度变化带来的胀缩变形，避免温湿度波动导致板条起拱开裂，另一方面密排结构可以完全阻挡外部碎石、硬物直接磕碰泵体的加工面，尤其是泵轴伸出端、法兰密封面这些精度要求高的部位，箱体内部预留的缓冲层安装间隙可以填充珍珠棉、气泡垫或者干燥木屑，把泵体和木质板条完全隔开，既避免运输过程中泵体和硬木直接摩擦掉漆，也能吸收路面颠簸带来的冲击振动，防止泵内叶轮、轴承组件因为长期振动出现移位、间隙超差的问题。

　　箱体外部的横向加固带采用整根实木方裁切而成，一共设置三道，分别对应箱体的上部、中部、下部位置，每道加固带和竖向侧板的连接位置都采用骑马钉加沉头木螺钉的双重固定方式，避免长期颠簸后钉孔松动导致加固带脱落。加固带的位置刚好对应内部水泵的支撑受力点，也就是泵体底座的接触位置，堆码的时候上层箱体的重量会通过加固带直接传导到下层箱体的承重结构上，不会直接压在侧板上造成侧板变形。顶部的板条采用横向排布，和侧板的竖向排布形成正交的受力结构，提升顶部的承压能力，按照常规中小型水泵的包装重量测算，这类箱体顶部可以承受不低于三层同等重量箱体的堆码载荷，满足普通仓储的堆高要求。

　　从安装边界和尺寸适配来看，这款箱体的内部净尺寸是按照适配水泵的最大外轮廓加缓冲层厚度来设定的，内部长度预留了泵体进出口法兰的安装空间，不需要拆卸法兰就能直接整机装箱，宽度方向预留了接线盒、电机散热风罩的突出量，高度方向考虑了泵底座的垫木高度，装箱之后泵体的最高点和箱顶之间预留不小于50mm的间隙，防止顶部受压直接磕碰电机风罩。箱体的开合结构采用可拆卸式端板设计，端板和主体框架通过螺栓连接，到货之后只需要拆下连接螺栓就能打开端板直接取出泵体，不需要暴力破拆，拆下来的箱体还可以作为工地现场临时存放泵体的防护设施，或者后续设备返厂维修的时候重复使用，降低全链路的包装成本。

　　在细节结构处理上，箱体底部设置了整根的实木底方，底方的高度预留了叉车作业的插齿间隙，不管是手动液压叉车还是机动叉车都可以直接从四个方向进叉作业，不需要额外加装托盘，减少了包装辅材的使用。底方和箱体主体的连接采用贯穿式螺栓固定，保证叉车转运的时候箱体不会和底方脱离。所有木质板条的外露棱边都做了倒圆角处理，避免搬运过程中毛刺划伤作业人员，也防止棱边磕碰之后出现劈裂影响结构强度。针对出口运输的场景，这类结构的箱体只需要对木材做熏蒸处理就可以满足IPPC检疫要求，不需要额外调整结构，适配国内销售和出口外贸的不同物流需求。

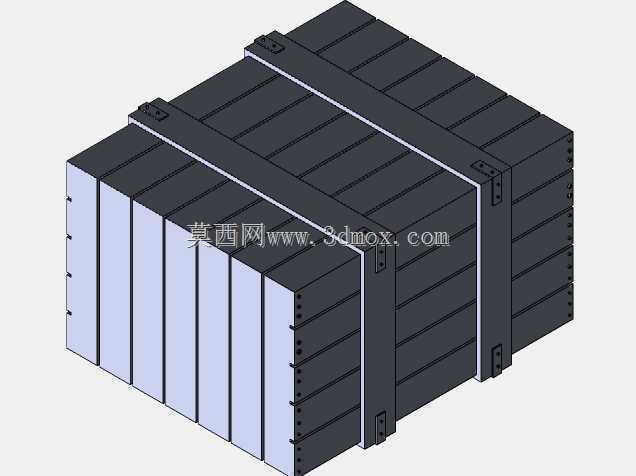

　　从结构建模的角度来看，整个箱体的建模过程完全按照实际加工工艺来拆分零件，每一根板条、加固方、紧固件都单独做了参数化建模，板条的厚度、加固方的截面尺寸都可以根据内部包装产品的重量做参数调整，如果需要适配更大重量的多级泵或者潜水泵，只需要修改板条厚度参数、增加加固带的数量就可以快速衍生出对应规格的箱体模型，不需要重新搭建整体结构。建模过程中特意还原了木材拼接的间隙、紧固件的沉头结构，和实际生产出来的箱体结构完全一致，结构工程师可以直接参考这个模型调整包装尺寸，生成对应的下料图纸，直接用于车间的包装箱体加工，不需要再做二次结构校核。
