泵用斜式接线防护壳体结构设计

　　在工业流体输送系统的泵组布设场景里，接线环节的防护可靠性直接决定泵组在复杂工况下的运行稳定性，这款斜置式接线壳体正是针对泵体电气接线的防护需求完成的结构设计。从实际安装场景来看，这类接线壳体多适配于户外布设、车间潮湿区域或者有轻度溅水风险的泵组安装位，核心作用是为泵体的动力线缆接线端、信号控制线接头提供封闭的防护空间，避免水汽、粉尘、加工碎屑侵入接线端子造成短路、接触不良或者绝缘老化问题。

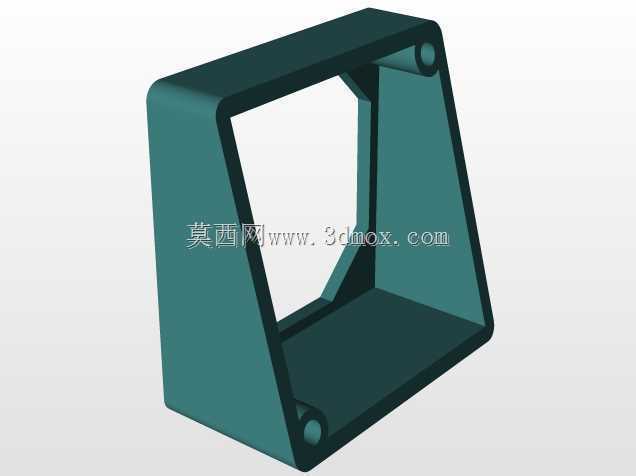

　　设计阶段首先考量的是安装适配性，壳体采用斜向支撑的框型结构，底部预留的两个同轴安装孔位，可直接通过销轴或者螺栓与泵体预设的接线侧安装支座铰接固定，安装时可根据现场线缆的走线方向微调壳体的倾斜角度，无需额外加工过渡转接件，适配不同布线方向的现场安装需求。壳体的整体轮廓做了圆角过渡处理，没有尖锐的棱角结构，一方面能避免安装维护过程中剐蹭操作人员的手部或者线缆外皮，另一方面也能减少壳体表面的应力集中点，在泵组长时间运行产生振动的工况下，不会因为应力累积出现焊缝开裂或者结构变形的问题。

　　壳体的内部空腔做了规整的空间预留，足够容纳3-5组动力线接线端子外加2组信号控制线的接头，空腔内侧预留的加强筋结构，既提升了壳体整体的抗形变能力，也可以作为线缆理线的固定位点，方便布线时用扎带将线缆有序固定，避免泵组振动导致线缆接头松脱。壳体顶部的同轴孔位是用来穿入进线线缆的，安装时可在孔位处配套防水格兰头，实现进线处的密封防护，壳体的开口面则用来配套盖板，通过侧边的预留孔位用螺栓紧固盖板，实现整个腔体的封闭防护。

　　从安装边界来看，这款壳体的整体宽度控制在常规泵体接线侧的安装空间范围内，不会超出泵体的最大外轮廓，避免在泵组运输、安装过程中因为磕碰造成壳体损坏，斜向的结构设计让接线操作时拥有更开阔的操作空间，维护人员无需将手完全伸入狭窄的腔体内即可完成接线、端子紧固等操作，大幅降低后期维护的操作难度。壳体的壁厚选择兼顾了防护强度与材料成本，在满足抗冲击、抗振动要求的前提下，尽可能控制整体重量，不会给泵体的安装支座带来额外的负载压力。

　　在实际工况适配性上，这种结构的接线壳体可适配离心泵、排污泵等多种常见工业泵型的接线防护需求，不管是卧式安装还是立式安装的泵组，都能通过调整安装固定角度实现可靠的接线防护，相比传统的方正型接线盒，斜置结构的排水性更好，即便有少量溅水落在壳体表面，也会顺着倾斜的外壁自然流下，不会在壳体表面积留渗透到密封缝隙内部，进一步提升了防护的可靠性。
