泵体安装用轻轨滑动调节支撑结构

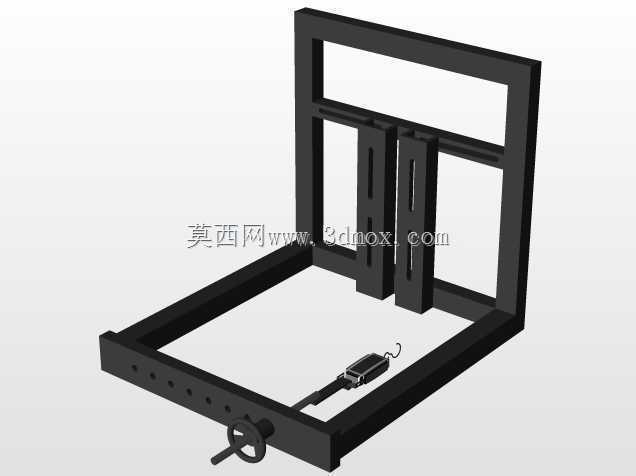

　　这套结构主要面向工业现场泵组的安装调试场景，解决泵体与管路对接、皮带张紧度调节、运维拆装时的位移调整需求，在给排水泵站、工业流体输送车间、小型液压动力单元安装场景中都能适配，替代传统固定焊接支架无法二次调整位置的痛点，不用反复撬挪泵体、重新打膨胀螺栓就能完成位置校准。从结构组成来看，底部是框型承载底座，采用矩形截面型材拼焊成型，底座侧边开设等距排布的定位孔，配合穿装的锁紧销轴可以在调整到位后完成位置锁止，避免运行过程中受振动产生滑移；底座上集成的滑动轻轨采用平行双轨布局，轨面做了铣削加工保证平面度，承载滑块与泵体安装板直接连接，滑块与轨面之间预留了润滑脂填充槽，长期运行也不会出现卡滞。后侧的立式框架是辅助限位结构，

　　框架上的两道竖向开槽用来穿装泵体进出口的辅助固定抱箍，当泵体沿轻轨前后滑动调整时，抱箍可以沿竖向槽同步上下微调，抵消不同规格泵体的安装高度差，不用额外加工过渡连接板。设计时优先考虑了现场安装的边界适配，底部底座的安装孔距按照常规混凝土设备基础的预埋螺栓间距设置，横向跨距覆盖常用小型离心泵、柱塞泵的底座安装尺寸，轻轨的有效滑动行程可以满足皮带传动泵组的张紧调节量，也能覆盖法兰对接时的轴向对位偏差，最大程度减少现场配焊、二次打孔的工作量。结构的受力路径做了针对性优化，泵体运行时的振动通过承载滑块传递到轻轨轨面，再分散到底部框型底座的整圈支撑梁上，不会出现应力集中导致的轨面变形；锁紧机构采用销轴加侧边顶丝的双重锁止结构，

　　销轴承担主要的轴向限位力，顶丝消除滑块与轨面的侧向间隙，即使泵组启停产生冲击载荷也不会出现位置偏移。立式框架的高度设置参考了常规小型泵体的吊装重心位置，在泵体沿滑轨拉出做运维检修时，后侧框架可以起到防倾覆的限位作用，不用额外架设临时支撑就能完成密封件更换、叶轮检修等常规操作。滑动副的间隙控制在0.1mm到0.2mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致泵体运行时产生额外振动，影响联轴器的对中精度；底座上预留的排液缺口可以将泵体检修时泄漏的流体直接导到地面接液盘，不会积在框架内部造成锈蚀。这套结构没有采用复杂的线性导轨等标准件，全部采用常用型材加工，加工精度要求适配常规车间的铣、钻加工能力，

　　现场安装时只需要将底座固定在基础上，把泵体固定到滑动安装板上就能完成组装，调整位置时只需要松开锁紧销轴，扳动底座端部的调节手轮就能精准控制滑移量，调整到位后插紧销轴、拧紧顶丝即可完成固定，相比传统的安装支架，能将泵体初次安装的对中时间缩短六成以上，后期运维需要调整皮带张紧度、更换密封件时，也不用完全拆卸泵体连接螺栓，只需要沿滑轨移出操作空间就能完成作业，大幅降低现场运维的劳动强度。
