房间浴室用平开式室内门板结构设计

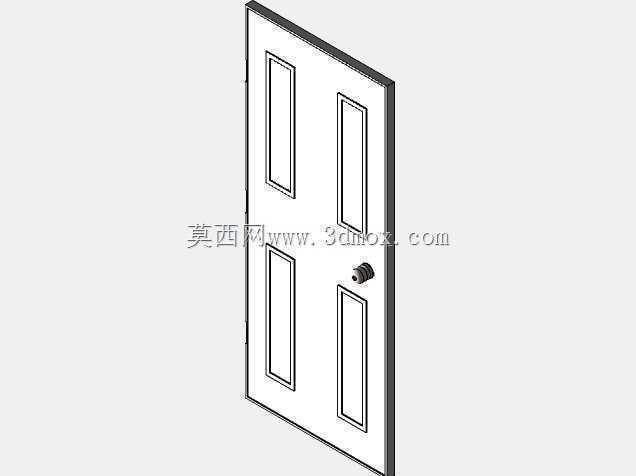

　　日常民用建筑的室内空间分隔场景中，门扇是承担空间边界划分、通行控制、隐私遮挡功能的核心构件，本次呈现的门扇结构主要适配普通住宅房间、公共卫浴隔间等室内场景，不承担户外抗风压、水密气密等外门性能要求，设计阶段优先平衡结构强度、安装适配性与日常使用的便捷性。从结构组成来看，该门扇采用常规平板门的框架加镶板结构逻辑，门扇主体的外框为统一厚度的边框型材，内部设置竖向分隔筋，将门板区域划分为四个独立的矩形镶板槽位，每个槽位内嵌独立的装饰面板，这种分块设计一方面可以降低整幅门板的材料用量，控制门扇整体重量，避免合页长期承重出现下垂变形，另一方面分块的凹凸造型也能避免大尺寸平板门容易出现的翘曲问题，同时提升外观的层次感。门扇侧边预留了锁具安装位，

　　适配常规的室内执手锁，安装位的开孔边界与边框加强筋位置对齐，避免在镶板区域开孔导致的结构强度不足，锁具安装后可实现门扇的闭合锁止，满足卫浴空间、卧室空间的隐私防护需求。设计过程中首先确定门扇的通用安装边界，常规室内门洞的预留宽度多在800mm至900mm区间，高度在2000mm至2100mm区间，因此门扇的整体外形尺寸在设计时预留了与门框的配合间隙，侧边与门框的配合间隙控制在2mm至3mm，上下端的间隙根据地面铺装类型调整，若为地砖、石材等硬质铺装，下端间隙控制在5mm至8mm，若为地毯等柔性铺装，可适当放大间隙至10mm至12mm，保证门扇开合过程中不会与地面、门框发生剐蹭。门扇的厚度采用室内门常规的40mm至45mm区间，

　　这个厚度既可以保证门扇自身的结构刚度，在日常开关碰撞时不会出现明显形变，也能适配市面上绝大多数标准规格的合页、门锁等配套五金，无需额外定制非标配件，降低现场安装的适配成本。结构设计阶段，边框与内部加强筋采用一体化的拼接结构，拼接位置预留涂胶槽，组装时在槽位内填充结构胶后进行压合，保证连接位置的强度，避免长期使用后出现拼接缝开裂、镶板松动异响的问题。四个镶板与边框的连接采用嵌槽加弹性胶条的固定方式，镶板嵌入边框的预留槽内，槽内放置橡胶缓冲胶条，一方面可以抵消温湿度变化导致的板材胀缩量，避免镶板因为热胀冷缩出现起拱、开裂的问题，另一方面也能减少门扇开关时镶板与边框碰撞产生的异响，提升使用体验。门扇的合页安装位在侧边边框上做了局部加厚处理，常规门扇配置2至3组合页，每组合页的安装位置距离门扇上下端的距离为门扇总高度的十分之一左右，中间合页设置在门扇重心偏上位置，保证门扇承重均匀，长期使用不会出现下垂、开合卡顿的问题。在实际应用场景中，这类门扇主要承担室内空间的通行与分隔功能，不需要具备防盗、防火等特殊性能，因此设计时在满足结构强度的前提下尽可能控制自重，门扇整体重量控制在25kg至35kg区间，普通成年人即可完成搬运与安装，不需要额外的吊装辅助设备。针对卫浴场景的使用需求，门扇的下部边框做了防潮结构处理，边框下端面做封闭涂层，避免卫浴空间的积水、潮气渗入板材内部导致发霉、变形，

　　同时门扇与地面预留的间隙也能保证卫浴空间的通风，避免门扇长期处于高湿度环境下出现损坏。从建模逻辑来看，整个门扇的特征建模优先采用参数化草图驱动，先绘制门扇的外轮廓与内部分隔筋的截面草图，通过拉伸特征生成主体框架，再单独绘制镶板的轮廓特征，通过装配约束嵌入框架的槽位内，锁具安装位、合页安装位的开孔特征采用单独的切除特征生成，所有安装位的尺寸都按照标准五金件的安装尺寸设定，方便后续设计调整时直接修改参数就能适配不同规格的五金配件，不需要重新绘制整体结构。建模过程中特意保留了各部件的装配间隙，没有将所有部件做布尔合并，方便后续出工程图时直接生成各零件的加工尺寸，也能直接导入渲染软件做不同材质的效果展示，比如可以快速替换镶板的材质为玻璃、实木、免漆板等不同材质，适配不同的装修风格需求。在安装适配性上，该门扇的结构可以适配平开门的左开、右开两种安装方向，只需要在安装时调整锁具与合页的安装侧边即可，不需要对门扇主体结构做额外修改，能够适配不同户型的门洞开合方向需求，减少生产端的备货规格。日常使用过程中，门扇的开合角度可以达到180度，完全打开后门扇可以贴合到墙面，不会占用室内的通行空间，门扇表面的平整分块设计也方便日常清洁，没有过多的凹凸死角，擦拭时可以快速清理表面的灰尘与污渍。
