法兰连接式管道流量检测泵用计量装置

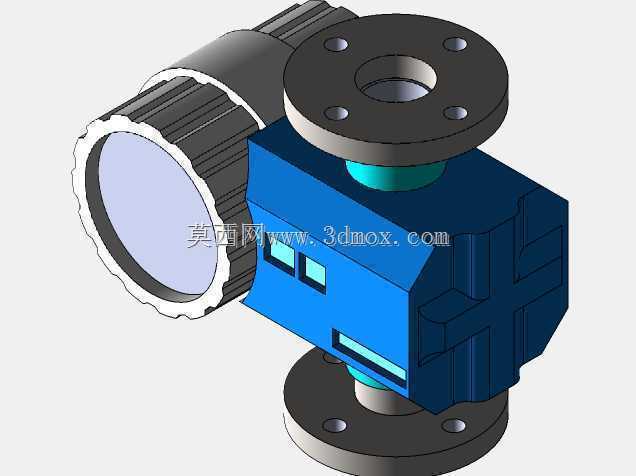

　　在工业流体输送系统的现场运维与前期设计环节，流量参数的精准采集直接决定整套管路系统的能耗控制、工艺稳定性与故障预判效率，这款适配泵组出口端的流量计量装置，正是针对中小管径工业流体管路的在线计量需求开发的结构方案。从现场安装的适配性来看，装置上下两端采用标准凸面法兰作为管路对接接口，法兰盘上的螺栓孔位完全匹配同压力等级的工业管路法兰标准，安装时无需额外加工过渡转接件，直接通过螺栓组与上下游管路的法兰端面对接，法兰密封面预留的密封件安装槽可适配耐油橡胶、石棉垫、金属缠绕垫等多种密封材质，能满足清水、液压油、低腐蚀性化工介质等不同流体的密封要求，避免现场安装时出现密封适配性问题。装置的主体测量段采用方正的承压壳体结构，这种结构设计并非随意选择，一方面方正的壳体外壁更方便在生产加工时完成定位装夹，铣削加工安装基准面的平面度更容易控制，能有效降低壳体加工的形位公差，保证内部测量流道的同轴度；另一方面方正结构的承压能力在同壁厚条件下更均衡，针对泵出口端常见的流体压力脉动，壳体的抗形变能力优于同通径的圆形外挂式测量结构，不会因为泵组运行时的周期性压力波动导致壳体形变影响测量精度。侧置的显示表头采用带防滑棱的圆柱式防护外壳，表头与主体测量段的连接部位做了阶梯式密封结构，现场安装时可根据管路周边的操作空间、巡检人员的观察视角，在0到270度范围内旋转调整表头的朝向，调整到位后通过锁紧结构固定，避免长期运行受管路振动影响出现表头偏转，

　　方便现场巡检人员无需俯身或借助辅助工具就能直接读取瞬时流量、累计流量等核心参数。表头外壳表面的防滑棱结构，一方面是方便运维人员在不借助工具的情况下手动旋紧表头的防护外盖，另一方面也能增加外壳的散热面积，当装置安装在泵组旁这类温度相对较高的现场环境时，表头内部电子元件的工作热量能通过外壳更快散出，降低高温环境对电子元件使用寿命的影响。从内部流道的设计逻辑来看，装置的测量流道采用直通式结构，没有额外的节流突扩或突缩结构，流体经过测量段时的压力损失控制在极低水平，不会因为加装计量装置导致泵组的出口背压过度升高，额外增加泵组的运行能耗，这一点在闭式循环流体系统中尤为重要——很多早期的管段式流量计因为流道设计不合理，压损过大，

　　会直接导致泵组的实际输出流量达不到设计值，需要更换更高功率的泵组才能满足工艺要求，造成不必要的设备成本浪费。在安装边界的尺寸控制上，这款装置的整体轴向安装长度与同通径的常规管段法兰接头长度接近，在对现有泵组管路系统进行改造加装计量装置时，不需要大范围切割调整原有管路的长度，只需要拆除原有管段的对应法兰短节，就能直接将该计量装置对接安装，大幅降低现场改造的施工量与施工周期，尤其适合石化车间、循环水泵房、液压动力站这类不允许长时间停机改造的现场场景。装置主体壳体侧面预留的小型槽位，是为现场扩展功能预留的安装位，可根据实际使用需求加装信号输出模块、压力补偿模块或者温度传感器，不需要额外在管路上开孔安装其他检测元件，就能同时采集流量、压力、

　　温度多个流体参数，为泵组的运行状态监测提供更全面的数据支撑，比如在液压系统中，结合流量与压力数据就能判断泵组是否存在内泄故障，在循环水系统中结合流量与温度数据就能判断换热系统的效率是否达标。从结构可靠性的角度考虑，装置所有的外部连接部位都做了圆角过渡处理，没有尖锐的棱角，一方面能避免现场安装运维人员被磕碰划伤，另一方面也能减少应力集中点，在管路受温度影响出现热胀冷缩位移、或者受泵组振动影响时，应力能均匀分散到壳体整体结构上，不会在棱角部位出现应力开裂的问题。表头与主体壳体的连接部位做了加高的凸台防护结构，能避免现场安装时管路滴落的液体、灰尘直接堆积在连接密封部位，长期侵蚀密封件导致密封失效，适配多粉尘、有少量液体飞溅的工业现场环境。在实际选型匹配时，只需要根据泵组的额定出口通径、工作压力等级、输送介质类型选择对应参数的型号即可，装置的法兰对接尺寸完全遵循通用工业管路标准，不需要单独定制非标法兰，能大幅缩短设备采购与安装的周期，同时后期运维时的配件更换也更方便，不需要联系厂家定制专属配件，采用标准工业密封件、标准紧固件就能完成日常的维护更换。
