三扇式格栅防护推拉窗体结构设计

　　日常做建筑配套结构建模时，这类三扇式格栅推拉窗是民用、商用空间里出镜率极高的构件，不同于普通住宅的平开玻璃窗，这款窗体的设计核心是兼顾通风、防护与采光的平衡，适配场景覆盖普通住宅次卧、小型办公室隔断、临街商铺内侧防护、厂区辅助办公用房等多种空间。

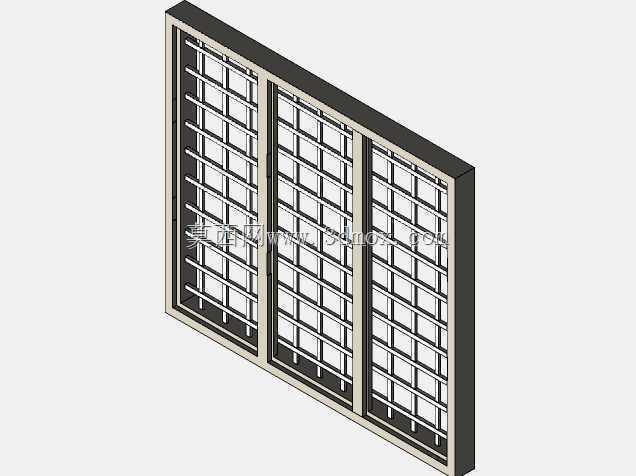

　　从实际使用逻辑出发，这款窗体采用三轨推拉的结构布局，每扇窗都可独立沿轨道横向滑移，相比两扇推拉窗，开启扇的可调范围更大，用户可根据通风需求调整任意扇的位置，不会出现两扇窗只能开启一半通流面积的局限。窗体外侧的格栅采用等距方格排布，格栅条的截面尺寸经过受力校核，既不会因为过粗遮挡过多采光，也不会因为过细失去防护作用，日常使用中可避免高空坠物风险，也能防止孩童攀爬发生意外，同时格栅与窗体边框做了一体化嵌装设计，不存在后期加装防护栏的拼接缝隙，整体整洁度更高。

　　建模过程中首先要明确安装边界条件，这类窗体适配的墙体预留洞口，常规宽度在1.8米到2.4米区间，高度在1.5米到1.8米区间，建模时预留了20mm的安装调节间隙，方便现场施工时通过填充发泡胶调整窗体水平度，避免因墙体施工误差导致窗体无法安装。窗体的外框采用闭合式矩形截面型材，壁厚根据常规使用场景设置为1.2mm，兼顾结构强度与材料成本，轨道部分做了高低差设计，外侧轨道高于内侧轨道，可避免雨天雨水倒灌进室内，轨道端部预留了排水孔位，可将渗入轨道缝隙的雨水及时排出，减少型材积水锈蚀的概率。

　　窗体的扇框与外框之间采用滑动摩擦配合，扇框底部配置了嵌入式滑轮，滑轮采用耐磨尼龙材质，滚动阻力小且运行噪音低，相比金属滑轮不会产生金属摩擦的异响，适配办公、居住场景对静音的要求。扇框与外框的搭接位置设置了密封毛条槽，安装密封毛条后可减少灰尘、蚊虫从缝隙进入室内，同时关闭窗户时能起到一定的密封隔音作用。格栅部分的建模采用阵列特征完成，每根格栅条的间距设置为110mm，这个尺寸既符合民用建筑防护栏杆的间距安全要求，也能保证视觉上的通透感，不会因为格栅过密产生压抑感。

　　从结构设计的细节来看，这款窗体的三扇窗在完全关闭时，相邻扇框的搭接位置做了错位止口设计，关闭后扇与扇之间不存在直通的缝隙，可提升关闭状态下的密封性，同时避免从外侧通过撬动缝隙开启窗扇，提升防盗性能。窗体的侧边配置了简易的窗锁，推拉到指定位置后可锁定窗扇，限制窗扇的滑移，日常使用时可根据需求锁定开启宽度，兼顾通风与安全。

　　建模时特意还原了实际生产中的工艺细节，比如型材的拼接角部采用45度切角拼接，符合常规门窗加工的组角工艺，所有棱边都做了R0.5mm的圆角处理，避免加工安装过程中锐边划伤施工人员，也能减少日常使用时磕碰造成的损伤。格栅条与扇框的连接采用嵌入式卡接结构，不需要额外的焊接或紧固件，既提升了装配效率，也避免了焊接位置锈蚀影响外观。

　　在实际选型应用中，这类窗体可根据使用场景调整型材壁厚与格栅规格，如果是用于低层临街商铺，可适当加厚格栅条的截面尺寸，提升防破坏能力，如果是用于内部办公室隔断，可适当减薄型材壁厚，降低整体成本。模型的结构完全匹配现有门窗加工的生产工艺，所有特征都可直接拆解为加工图纸，不需要二次调整结构，可直接用于生产下料、装配指导，也可用于建筑效果图的构件装配、装修方案的效果展示。
