食品加工用在行式线筛振动台结构

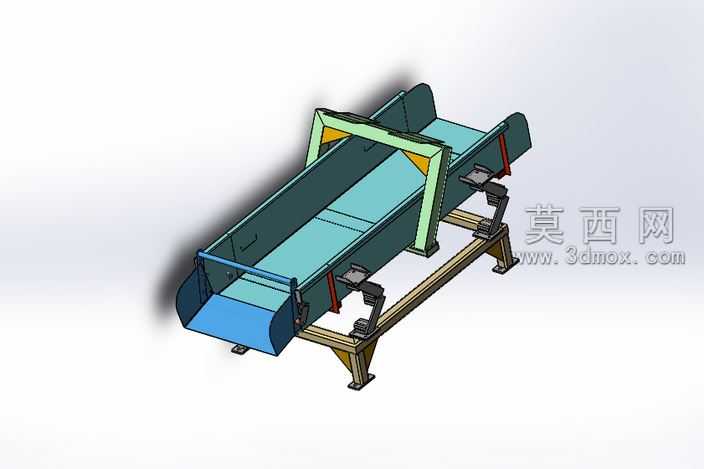

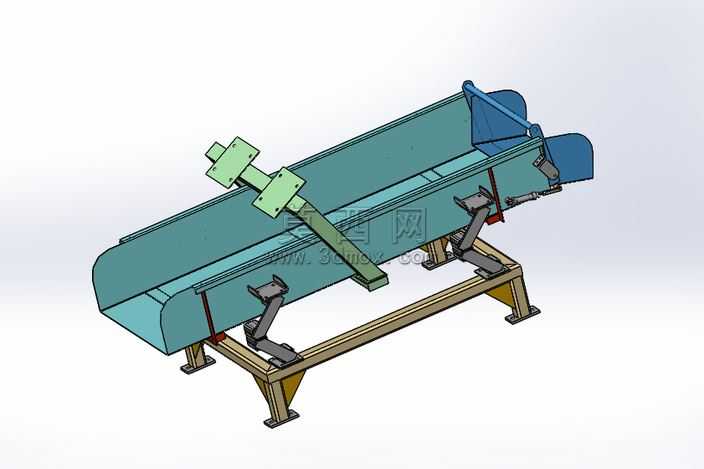

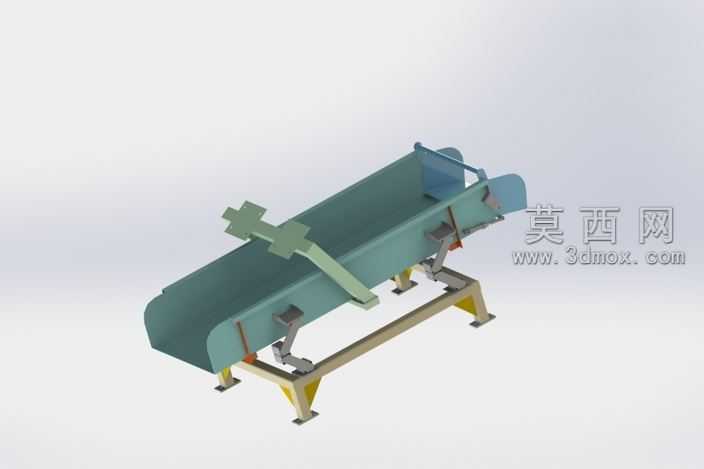

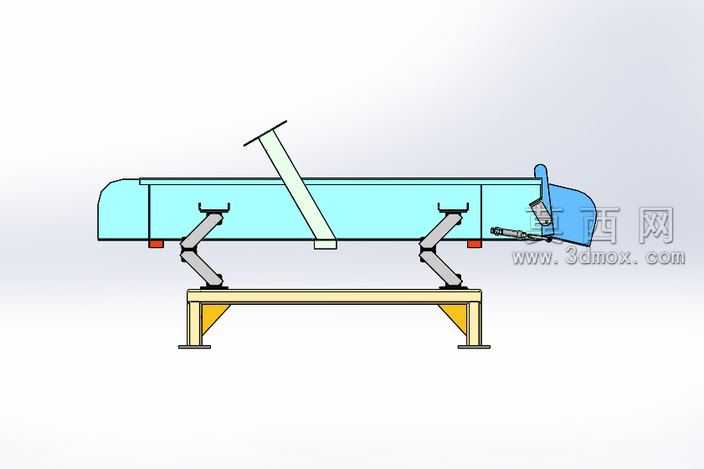

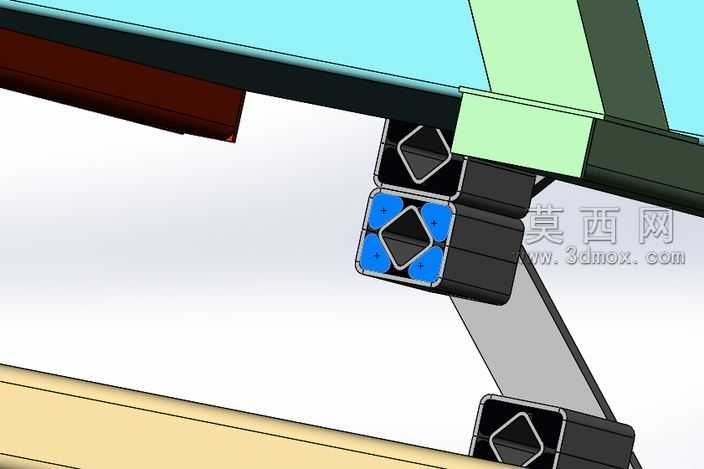

本模型为食品工业场景应用的在行式线筛振动台三维结构，采用逆向工程思路完成全参数化建模，整体结构分为上部筛分工段、中部弹性支撑组件、下部固定机架三个核心模块。建模过程中首先依据实物测绘尺寸搭建机架基准框架，采用标准化型钢截面参数完成支撑腿、横向加固梁的特征绘制，机架底部设置可调式地脚结构，适配不同安装地面的水平度调节需求，支撑腿与横梁连接处添加三角加强筋特征，还原实物焊接结构的力学强化设计。中部弹性支撑组件采用对称式双组铰接摇臂结构，建模时对摇臂的铰接转轴、连接衬套做了单独的零件拆分，每个铰接位置预留标准装配间隙，还原振动过程中摇臂的往复摆动自由度，摇臂与上部筛体、下部机架的连接位置均设置橡胶缓冲垫特征，通过材质参数区分金属构件与橡胶缓冲件的视觉差异。上部筛体为长条形槽式结构，入料端设置倾斜导料板，出料端做弧形收边导流设计，筛体侧面预留振动驱动组件的安装接口，顶部设置可开合的压料杆结构，建模时对筛体的薄壁壳体做了均匀壁厚处理，边缘位置添加折弯卷边特征，还原钣金加工的工艺细节。渲染阶段采用哑光浅蓝材质赋予筛体壳体，金属结构件采用磨砂银灰色金属材质，橡胶缓冲件采用深灰哑光橡胶材质，机架部分采用米黄色烤漆材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能的构件。整体设计围绕食品物料的在线筛分需求，振动过程中摇臂结构带动筛体做定向往复振动，实现物料在筛面的匀速输送与筛分作业，模型完整还原了设备的装配关系与运动逻辑，可用于振动筛分设备的结构参考、教学演示以及同类型设备的改型设计参考，所有零件均做了干涉检查，确保装配结构的合理性，铰接位置的运动副设置符合实际设备的运动轨迹，能够直观展示振动台的工作原理与结构组成。
