可升降倾斜式医用诊疗检查床结构

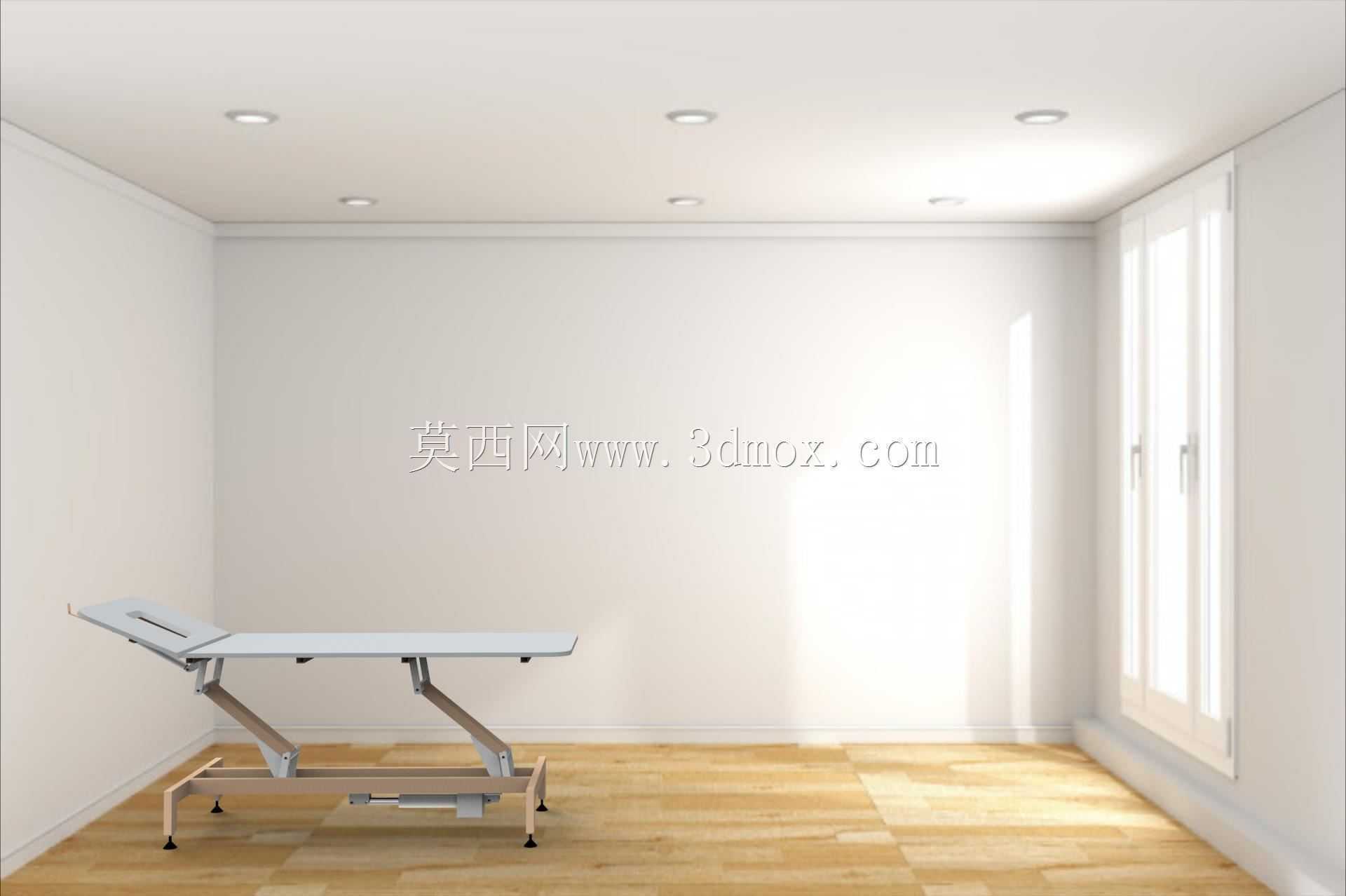

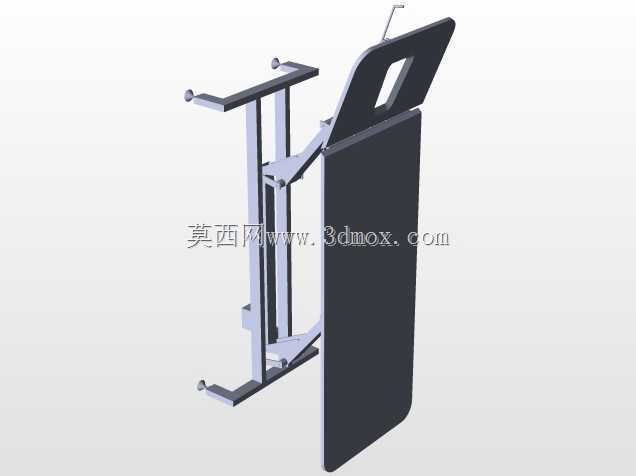

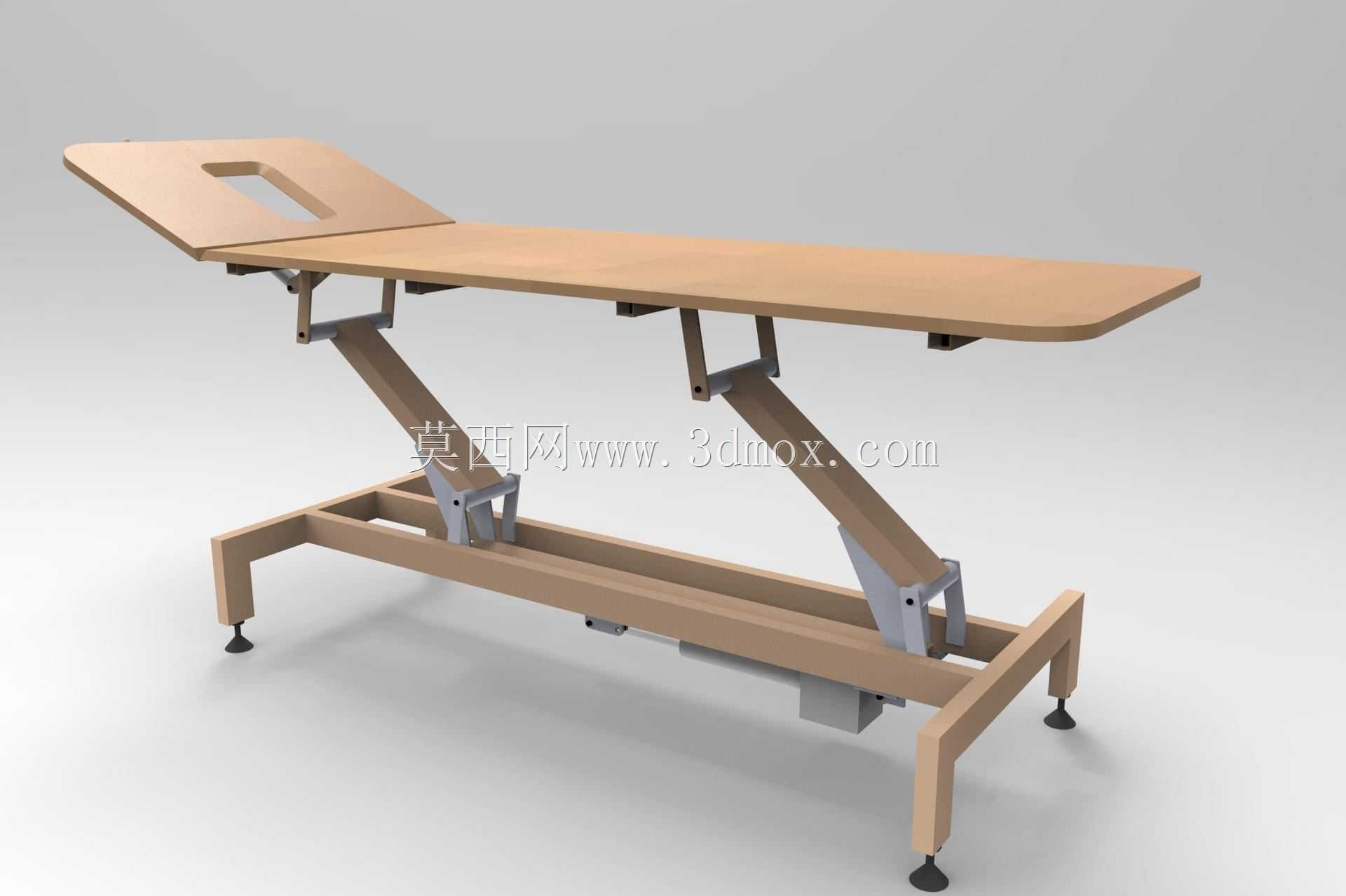

　　这款可调节诊疗床的结构设计，首先要匹配门诊、康复理疗室、社区卫生服务站的日常使用场景，日常接诊中需要适配不同身高的医护操作需求，还要满足不同检查体位对床体角度、高度的调整要求。从结构组成来看，床面采用分段式设计，头段预留了俯卧位专用的面部镂空区域，避免患者俯卧检查时颈部受压、呼吸不畅，床面主体采用木质复合板材搭配金属承托框架，兼顾躺卧触感与结构刚性，边缘做圆弧倒角处理，防止患者上下床时磕碰受伤。

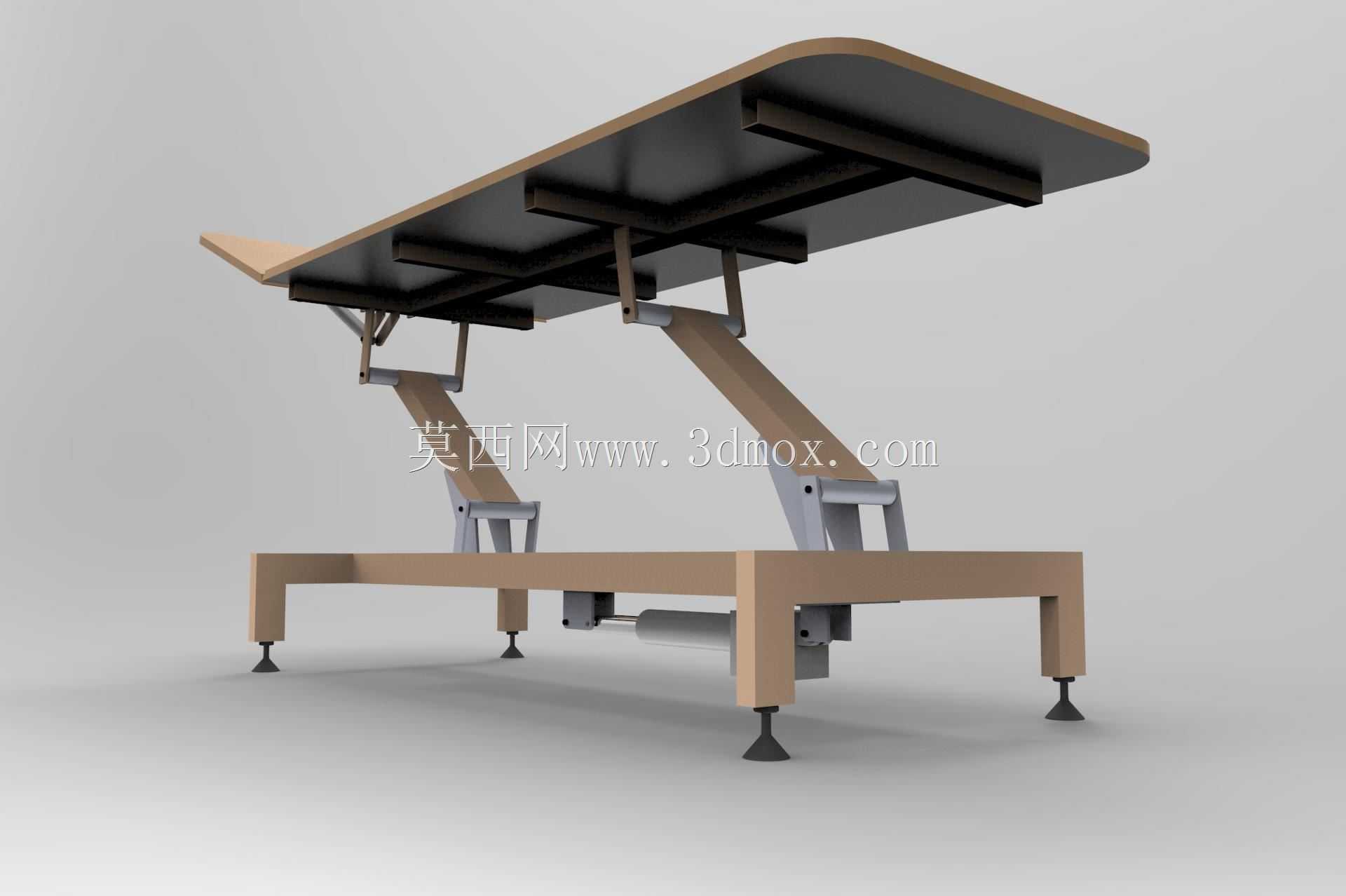

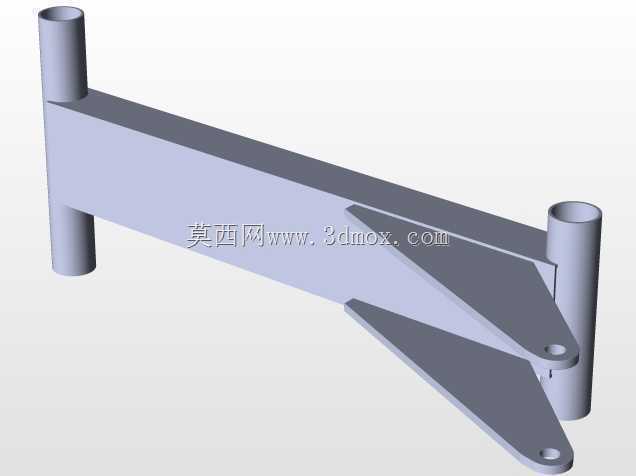

　　升降执行部分采用剪叉式支撑结构，搭配电动推杆作为动力源，剪叉臂采用矩形钢管焊接成型，铰接点配置自润滑铜套，减少长期升降过程中的磨损量，升降行程覆盖从低位450mm到高位900mm的调节范围，低位状态方便行动不便的患者、老年群体上下床，高位状态适配医护站立操作时的 ergonomic 高度，减少长期弯腰操作带来的职业劳损。床体头段的角度调节范围覆盖0度到70度，可通过侧边的气弹簧支撑锁定，满足半卧位检查、背部推拿、术后坐卧休养等不同体位需求，调节过程无卡顿，锁定后承重可达150kg，不会出现角度下滑的问题。

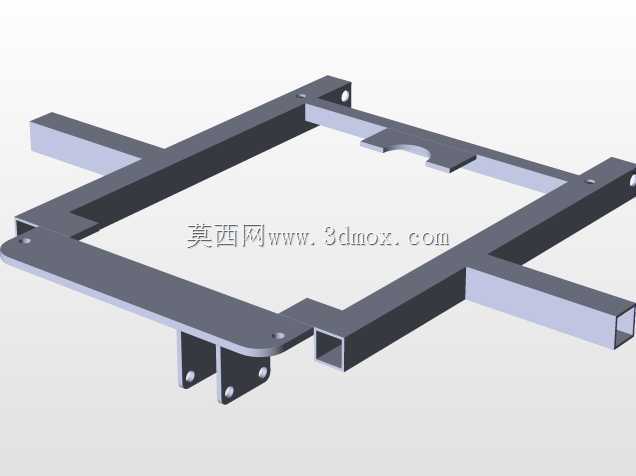

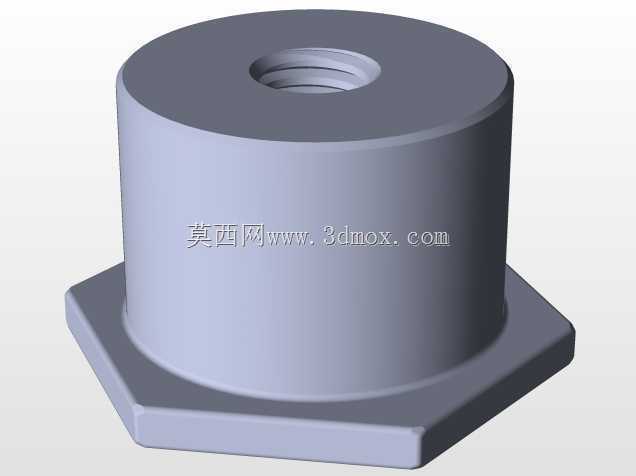

　　底部支撑框架采用整体式焊接结构，四个支脚配置可调式橡胶减震脚杯，可适配地面不平整的安装场景，调节脚杯的调节行程为30mm，安装时无需额外做地面找平处理，脚杯底部的橡胶垫可增大与地面的摩擦力，避免床体承重移位，同时减少升降过程中产生的震动传导与噪音。框架内部预留了电动推杆的安装位与走线空间，所有线缆均隐藏在框架型材内部，避免外露线缆被拉扯损坏，也防止清洁时液体溅入造成电路故障。

　　设计过程中重点考量了结构的受力分布，剪叉臂的铰接点位置经过受力仿真优化，在最大承重状态下，剪叉臂的最大应力集中区域预留了2.5倍的安全系数，床面框架的横梁间距控制在300mm以内，避免床面长期承重出现凹陷变形。床体整体宽度设置为650mm，长度为1900mm，适配绝大多数诊室的空间布局，安装时不需要预留过大的周边操作空间，床体两侧预留了可选配扶手的安装孔位，可根据使用场景加装防护扶手，防止患者翻身跌落。

　　从实际使用的细节来看，床面的板材表面做了耐磨防刮处理，可耐受日常医用消毒剂的擦拭腐蚀，不会因为长期消毒出现表面起皮、变色的问题。金属结构件表面采用静电喷塑处理，涂层厚度控制在60-80μm，防锈能力强，适合医疗场所的高频清洁需求。升降控制按钮设置在床体侧边的隐蔽位置，操作高度适配站立操作的伸手范围，调节时可实时观察床体高度变化，点动控制的方式方便微调至合适位置，不会出现调节过位的问题。

　　不同于普通固定高度的诊疗床，这款结构的设计充分考虑了多场景复用的可能性，既可以作为普通门诊的检查床使用，也可以作为康复科的手法治疗床、推拿床使用，调整至低位时还可作为卧床患者的临时转移承接平台，剪叉升降结构的稳定性优于单柱升降结构，在床面任意位置承重时都不会出现偏载倾斜的问题，四个支撑脚的受力分布均匀，即使在最大升降高度状态下，床体的侧向晃动量控制在2mm以内，满足诊疗操作时的稳定性要求。
