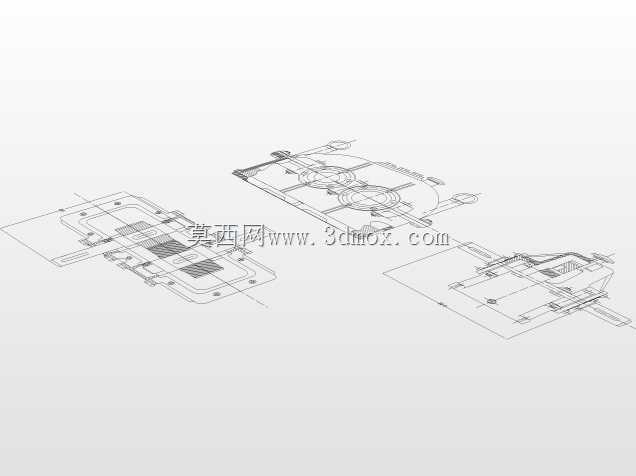

机械传动连接组件结构设计方案

　　这套机械结构的设计核心围绕多工位传动场景的装配适配需求展开，在前期方案推演阶段，首先锚定了轻工自动化生产线中工位间动力传递、物料承载的复合使用场景，需要兼顾传动精度、安装便捷性与长期运行的结构稳定性。从结构布局来看，整体采用分层式装配逻辑，将动力输入段、中间传动段、末端输出段的安装基准统一在同一安装平面上，有效降低了多段轴系对接时的同轴度调校难度，现场装配时无需额外制作调校工装，仅靠定位销孔即可完成初定位，大幅缩短产线搭建的装配周期。

　　在功能特性设计上，结构预留了多组标准化安装接口，可适配不同规格的同步轮、链轮等传动件，无需对主体结构做二次加工即可完成传动比调整，适配产线不同节拍的生产需求。主体承载部分采用等强度结构设计，在受力集中的轴系支撑位置做了局部加厚处理，非受力区域通过合理的减重槽设计降低整体自重，既保证了满载运行时的结构刚性，避免长期交变载荷下出现结构形变，又控制了整体构件的重量，降低安装搬运的劳动强度。

　　考虑到工业现场的安装边界限制，整体结构的外轮廓尺寸做了严格的约束，横向安装孔位间距适配主流工业铝型材的标准孔距，可直接固定在40系列、45系列通用铝型材机架上，无需额外转接板；纵向安装高度预留了足够的传动件避让空间，即使搭配最大规格的适配传动件，也不会与机架上层的物料输送平台产生运动干涉。走线位置预留了专用的穿线槽，传感器、动力线缆可沿结构内部走线，避免外露线缆被运动部件剐蹭，提升现场运行的安全性。

　　设计过程中针对传动配合的公差做了分级设定，轴孔配合位置采用过渡配合公差，保证传动过程中无旷量，提升传动精度；安装固定孔位采用间隙配合公差，降低现场安装时的对位难度，即使机架安装存在小幅尺寸误差，也可通过孔位间隙完成微调。所有边角位置都做了倒角处理，既避免装配过程中锐边划伤操作人员，也去除了机加工过程中产生的毛刺，防止毛刺脱落进入传动部位造成部件磨损。

　　在实际应用场景中，这套结构可直接用于小型皮带输送线的动力端安装、非标自动化设备的工位间传动模组搭建，也可作为独立传动单元集成到各类专用设备中，适配食品包装、电子组装、小型零件加工等多个行业的产线需求。结构的维护便捷性也做了充分考量，易损的传动支撑部位采用模块化设计，后期维护时无需拆解整体结构，仅需拆卸对应模块即可完成轴承等易损件的更换，大幅降低设备停机维护的时间成本。针对运行过程中的振动问题，结构的支撑脚位置预留了减震垫安装槽，可搭配橡胶减震垫使用，有效吸收传动过程中产生的振动，降低运行噪音，同时避免振动传递到机架上影响其他工位的运行精度。
