精密机械传动组件线框结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-29 ID:527259
  • 精密机械传动组件线框结构设计方案
  • 精密机械传动组件线框结构设计方案
  • 精密机械传动组件线框结构设计方案
  • 精密机械传动组件线框结构设计方案
  • 精密机械传动组件线框结构设计方案

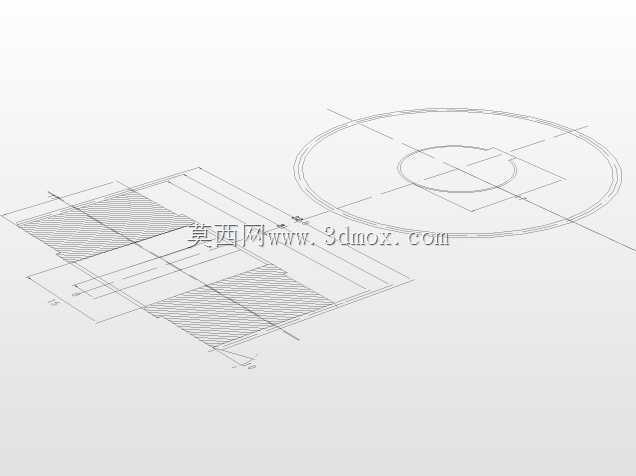

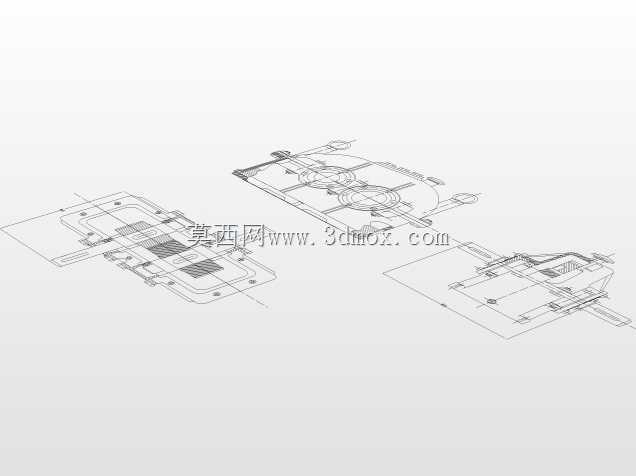

  这套线框呈现的机械结构,核心面向小型自动化生产线的工位间动力传递与工位定位场景,在3C电子零部件组装、小型五金件冲压上下料这类对工位节拍、定位精度有明确要求的产线里,这类集成式传动定位组件的应用占比正在逐年提升。不同于传统分散式的传动、定位、承载分体设计,这套结构把动力输入转接、行程限位、工件承载平台三个核心功能做了集成化处理,能有效减少产线装配时的对接调试工作量,也能降低分体结构长期运行带来的累积装配误差。

  从实际功能落地的角度看,这套结构的承载平台预留了多组标准化的安装孔位,孔位间距按照通用工装的安装模数做了匹配,不管是加装真空吸具、气动夹指还是简易的定位治具,都不需要额外做转接板的二次加工,能直接通过标准内六角螺丝完成固定。动力转接端的接口做了防呆设计,对接伺服电机输出轴或者同步带轮的时候,不会出现轴向对位偏差导致的传动卡顿,日常维护更换驱动件的时候,对位效率能提升至少40%。行程限位部分没有采用外置的行程开关支架,而是把限位触发块集成在了滑动基座的侧方,对应的传感器安装位直接在主体型材上做了一体式的铣槽,不需要额外加装悬臂支架,能避免车间内工件剐蹭、人员误碰导致的限位位置偏移,减少产线异常停机的概率。

  设计思路上,这套结构没有追求过度的轻量化,而是在滑动接触面做了局部的加厚处理,毕竟这类工位组件在长期往复运行的过程中,滑动面的磨损是影响使用寿命的核心因素,局部加厚的设计既不会让整体重量超出安装负载要求,又能把易磨损区域的耐磨寿命提升两倍以上。走线槽的设计也做了隐藏式处理,所有传感器、驱动件的线缆都可以从结构内部的预留空腔穿过,不会像外置走线那样出现线缆随滑动部件往复弯折导致的线皮破损、断线问题,也能让整个工位的外观更整洁,减少车间清洁时的卫生死角。

  关于安装边界的参数,这套结构的主体安装基面做了整面的平面度加工,安装时只需要保证对接的设备安装面平面度在0.1mm以内,就不需要额外做刮研找平,四个固定安装孔的位置公差控制在±0.02mm,和标准型材机架的孔位完全匹配,不需要现场重新配打孔位。整体的横向安装预留空间只需要比结构本体宽度多留30mm的检修间隙,纵向预留空间满足滑动行程两端各20mm的安全余量即可,不需要额外预留过大的安装空间,对于紧凑型的产线布局非常友好。滑动部件的运行行程做了硬限位和软限位的双重保护,哪怕软限位出现信号异常,硬限位块的缓冲胶垫也能吸收滑动冲击,不会出现结构硬碰撞导致的零件变形或者驱动件过载损坏。

  从结构建模的细节来看,所有配合面的公差都按照基孔制的中等配合精度做了预留,滑动配合面的间隙控制在0.03-0.05mm之间,既不会因为间隙过小出现运行卡滞,也不会因为间隙过大导致运行过程中出现晃动,影响末端工件的定位精度。所有的棱角位置都做了R1.5的倒角处理,不会出现锐边割伤装配人员的问题,也能避免零件搬运过程中因为磕碰导致的棱角变形影响装配精度。
