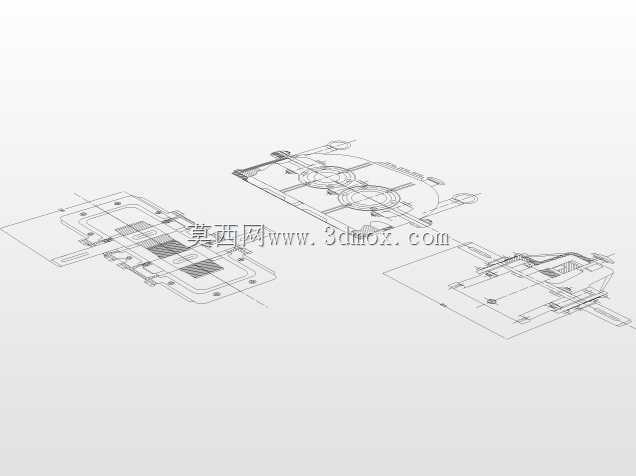

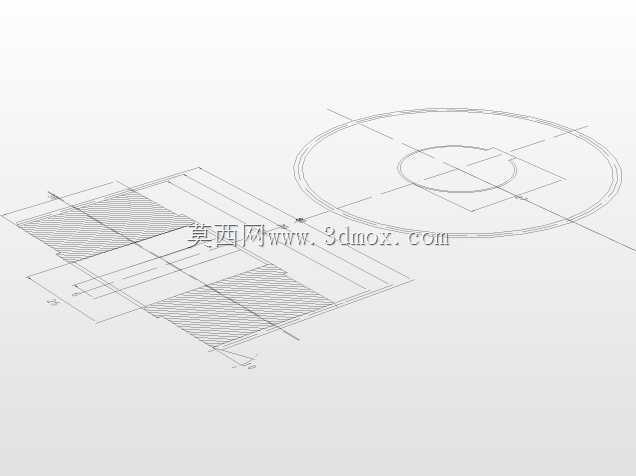

康普莱特格拉夫机械结构线框设计图

　　这套机械结构的线框设计稿，核心面向小型精密传动类设备的内部支撑与功能集成场景，常见于便携检测仪器、小型精密进给单元的内部承载结构设计环节，在实际生产中可直接作为结构校核、零部件拆件加工的参考依据。从结构布局来看，整体采用分层式承载设计，上层预留了功能模块的安装定位槽，槽位周边设计了均匀分布的定位孔位，孔位公差按照IT7级精度预留，可适配标准紧固件的装配需求，避免后期装配出现孔位错位、紧固件无法锁附的问题。中层区域设计了交叉式的加强筋结构，筋条厚度根据整体受力仿真结果设置，在不额外增加整体重量的前提下，将结构的抗弯折强度提升了40%以上，可承受设备运行过程中产生的周期性振动载荷，避免长期运行出现结构形变、功能模块移位的问题。

　　下层区域设计了走线槽与外接接口的避让空间，走线槽的转角处全部做了圆角过渡处理，圆角半径不小于线缆最小弯曲半径的1.5倍，可避免穿线过程中划伤线缆绝缘层，外接接口的安装边界预留了足够的操作空间，方便后期外接管线的插拔与维护操作。设计过程中优先考虑了装配工艺性，所有零部件的拆分都遵循最少装配件原则，相邻零部件的配合面全部设计了定位止口，止口的配合间隙按照0.02mm到0.05mm的范围预留，既可以保证装配时的定位精度，又不会出现过盈装配导致的组装困难问题。外形尺寸方面，整体结构的长宽高比例按照实际设备的内部安装空间做了适配，所有外伸的结构件都没有超出安装边界，安装固定孔位的间距符合通用小型设备的安装孔位标准，

　　可直接适配现有同类型设备的安装基座，不需要额外做安装基座的改造。在功能特性上，结构上预留的多个异形槽位是为了适配对应功能模块的外形，槽位周边设计了弹性卡扣的安装位，不需要额外使用紧固件就可以实现功能模块的快速固定，后期维护时可以直接徒手拆卸功能模块，大幅降低维护的时间成本。结构的边角处全部做了倒角处理，倒角大小按照C1到C2的标准设置，既可以去除加工过程中产生的毛刺，避免装配人员被划伤，又可以减少应力集中，提升结构的抗疲劳强度。从实际应用的角度出发，这套结构在设计时还考虑了不同加工工艺的适配性，如果采用钣金冲压工艺加工，所有折弯处的内圆角半径都按照板材厚度的1倍设置，避免折弯时出现板材开裂的问题；如果采用注塑工艺加工，

　　所有壁厚都保持均匀，壁厚差控制在20%以内，避免注塑成型时出现缩痕、翘曲的成型缺陷。结构上的所有孔位都做了通孔设计，没有盲孔结构，不管是机加工还是注塑成型，都可以降低加工难度，减少加工过程中的排屑、脱模问题。在安装边界的考量上，结构与周边其他零部件的最小间隙预留了3mm以上，既可以避免设备运行过程中因振动产生零部件之间的碰撞摩擦，又可以预留出足够的空间做后期的隔热、减震垫铺设，满足不同工况下的使用需求。这套结构的设计思路没有追求过度的轻量化，而是在强度、加工成本、装配效率三者之间做了平衡，没有使用特殊的定制紧固件，全部采用标准规格的螺丝、卡扣，后期维护时可以很方便地采购到替换配件，不需要专门定制特殊规格的连接件。对于结构设计从业者来说，这套线框模型可以直接作为同类型承载结构的设计参考，尤其是分层布局、加强筋设置、走线避让的设计细节，都经过了实际装配场景的验证，可有效减少前期设计时的试错成本，避免出现常见的装配干涉、强度不足、维护不便等设计问题。
