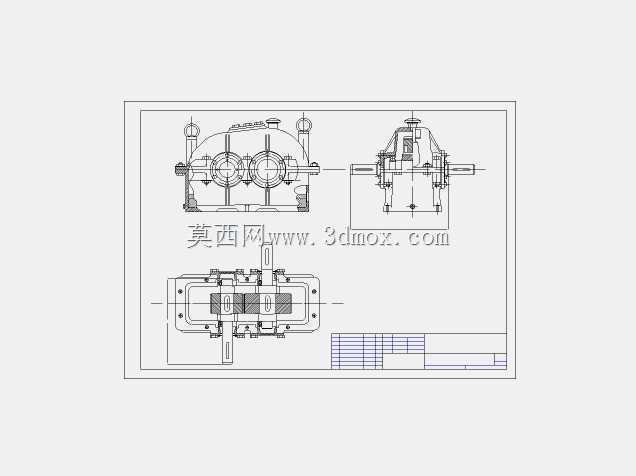

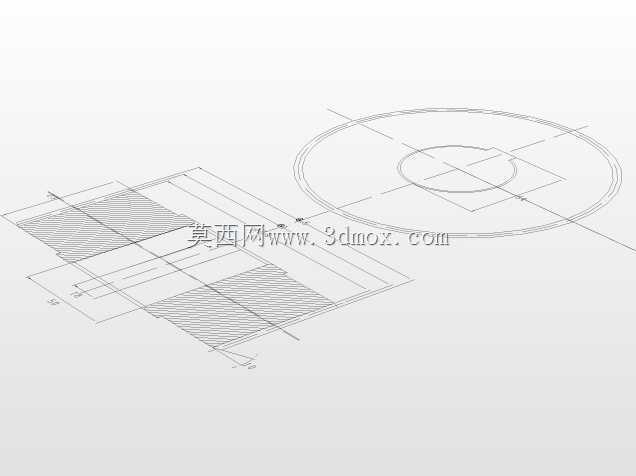

同轴式二级圆柱齿轮减速箱结构设计

　　这套二级圆柱齿轮减速装置的结构设计，核心围绕通用工业传动场景的扭矩匹配需求展开，在常规带式输送机、小型物料提升设备、轻工生产线驱动单元的配套场景中，这类减速结构承担着匹配原动机高转速低扭矩输出与工作端低转速高扭矩需求的核心作用，不需要额外加装变速模块就能实现稳定的动力传递，适配多数常规工况下的连续运转需求。从结构布局来看，采用同轴式输入输出轴布置方案，输入轴与输出轴的轴心线处于同一直线方向，这种布局最大的优势是能大幅缩减设备安装时的横向占用空间，在安装空间局促的生产线机架内部、设备舱紧凑布局场景下，相比展开式二级减速结构能减少至少三成的横向安装尺寸，不需要额外预留侧方的轴伸避让空间，对设备整体的布局优化有明显帮助。设计过程中首先完成传动比的分配核算，结合常规四级电机的额定输出转速，匹配多数输送类设备10-60转每分的工作端转速需求，将两级齿轮的传动比做合理分配，高速级采用小模数斜齿圆柱齿轮来提升高速运转状态下的传动平稳性，降低齿轮啮合过程中的冲击与噪音，低速级采用相对更大模数的直齿圆柱齿轮来承担更大的扭矩载荷，避免低速重载工况下轮齿发生弯曲疲劳失效。箱体部分采用剖分式结构设计，上下箱的结合面经过精密铣削加工，保证合箱后的密封性能，不需要额外加装厚密封垫就能避免润滑油的渗漏，箱体上的轴承座孔采用一次装夹镗孔加工，保证前后轴承孔的同轴度公差控制在0.02毫米以内，避免轴系安装后出现偏载导致轴承早期磨损。轴系结构设计上，

　　每根轴的支撑都采用一对深沟球轴承承担径向载荷与少量轴向载荷，轴承内侧加装挡油盘来控制箱体内润滑油的流向，避免过多润滑油冲入轴承内部导致润滑脂被冲刷失效，轴承外侧采用端盖压紧密封，端盖上预留的密封槽安装毡圈油封，能有效阻挡外部粉尘进入箱体内部，同时防止内部润滑油泄漏。安装边界方面，箱体底部的安装底座采用一体化铸造成型，底座上预留四个对称布置的安装螺栓孔，孔位间距按照通用安装基座的标准尺寸设计，能直接适配多数常规设备的安装机架，不需要额外加工过渡连接板；输入轴与输出轴的轴伸长度按照通用联轴器的安装尺寸设计，轴端加工标准平键键槽，能直接匹配HL型弹性柱销联轴器，不需要额外做轴伸的二次加工。齿轮参数设计时充分考虑润滑需求，

　　高速级齿轮的浸油深度控制在1-2个齿高范围，避免浸油过深导致齿轮运转时搅油损失过大，造成不必要的功率损耗，同时保证低速级大齿轮能可靠浸入润滑油中，在低速运转状态下也能带起足够的润滑油实现齿轮啮合面的飞溅润滑，箱体内腔预留足够的储油空间，润滑油的更换周期能达到常规工况下连续运转6个月以上，减少日常维护的工作量。观察孔设置在箱体顶部的上箱盖位置，打开观察孔盖板就能直接观察内部齿轮的啮合状态与润滑油液位，不需要拆开整个箱盖就能完成日常的状态检查，箱体侧面预留油位指示器安装孔与放油螺塞孔，油位指示器能直观显示箱体内的润滑油存量，放油螺塞设置在箱体底部的最低位置，更换润滑油时能将箱体内的旧油完全排空，避免残留的旧油杂质影响新润滑油的性能。

　　起吊结构方面，上箱盖预留两个对称的吊环螺钉安装孔，方便箱盖的拆装起吊，箱体底座两端设置一体化铸造的起吊耳，能满足整台减速装置的整体吊装转运需求，不需要额外捆绑箱体就能完成设备的移位安装。整套结构的所有配合尺寸都按照通用机械设计的公差标准选取，轴与齿轮的配合采用H7/k6过渡配合，保证齿轮与轴的周向固定可靠，不会在重载运转时出现相对转动，轴承与轴的配合采用H7/js6配合，方便轴承的拆装更换，同时保证轴承内圈与轴的配合紧密，不会出现跑内圈的失效问题。在实际工况适配中，这套结构能承受额定范围内的短时过载冲击，在输送线偶尔出现物料卡滞的情况下，齿轮与轴的强度储备能保证不会出现断轴、打齿的严重故障，同时剖分式的箱体结构让后期的维护检修十分便捷，只需要拆开上下箱的连接螺栓就能取出整个轴系组件，完成轴承更换、齿轮磨损检查等维护操作，不需要将整个减速装置从设备机架上完全拆除，能大幅缩短设备的停机维护时间。
