单级圆柱齿轮减速器结构设计方案

　　在常规工业传动场景中，动力源输出转速往往与执行机构的需求转速存在较大差值，单级圆柱齿轮减速器作为传动链中匹配转速、传递转矩的核心部件，被广泛应用在轻工输送、小型物料加工、常规机床辅机驱动等对传动比要求适中的工况中。这类减速器的核心作用是将原动机输出的高转速通过齿轮啮合降为工作端需要的低转速，同时按传动比放大输出转矩，满足执行机构的负载驱动需求。

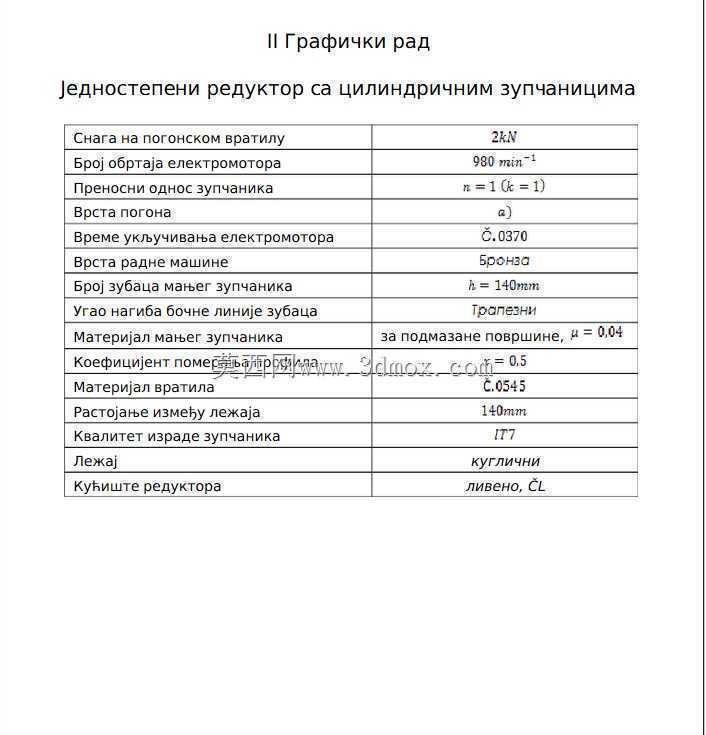

　　从设计逻辑来看，这款单级圆柱齿轮减速器采用直齿圆柱齿轮啮合传动结构，整体布局为水平剖分式箱体，输入轴与输出轴平行布置，轴系两端采用滚动轴承作为回转支撑，能够承受稳定的径向载荷与适量轴向载荷。设计过程中优先考虑了传动平稳性需求，齿轮参数选取时匹配了常用工况的载荷特性，齿面接触强度与齿根弯曲强度均按中等冲击载荷工况做校核，能够适配多数连续运转的通用传动场景。箱体采用铸铁材质的剖分结构，既保证了壳体的刚性，也方便后期轴系部件的装配与检修，箱座与箱盖通过定位销定位、螺栓紧固，剖分面加工时保证足够的平面度，避免运转过程中出现润滑油渗漏问题。

　　在安装边界与尺寸适配方面，这款减速器的轴伸尺寸、箱体安装孔位均按通用安装规范做匹配设计，输入轴端可直接对接标准Y系列异步电机输出轴，也可通过联轴器连接其他类型原动机，输出轴端可通过联轴器、链轮或带轮连接工作机构。箱体底部设置有安装基面，预留的地脚螺栓孔位置符合通用减速器的安装尺寸规范，能够直接替换同规格的现有减速装置，不需要对安装基座做额外改造。箱体上设置有油位观察装置、透气塞与放油螺塞，日常维护时可直接观察箱内润滑油液位，运转时箱内受热膨胀的空气可通过透气塞排出，换油时可通过底部放油螺塞排空旧油，不需要拆解箱体即可完成常规维护操作。

　　在功能特性上，这款单级圆柱齿轮减速器结构简单，传动效率高，在额定载荷下的传动效率可达到九成以上，相比蜗轮蜗杆类减速装置发热更小，连续运转时的温升控制更稳定，适合长时间连续运行的工况。齿轮采用油浴润滑方式，箱体内加注的润滑油在齿轮运转时被带起，可同时润滑齿轮啮合面与两端轴承，不需要额外设置独立的润滑管路，整体结构紧凑，日常维护成本低。轴系部件装配时，轴承端盖与箱体之间设置调整垫片，可用来调整轴承的游隙，同时补偿轴系加工与装配过程中的尺寸误差，保证齿轮啮合时的齿侧间隙处于合理范围，避免出现卡滞或运转噪声过大的问题。输入轴与输出轴伸出端均设置有密封装置，能够有效阻挡箱内润滑油泄漏，同时防止外界的粉尘、水汽进入箱体内部，污染润滑油、磨损齿轮与轴承配合面，延长装置的整体使用寿命。

　　从实际应用适配性来看，这款减速器的传动比覆盖常规单级圆柱齿轮减速的合理区间，适合输入转速在每分钟千转级、输出转速在每分数百转区间的传动场景，可配套在小型皮带输送机、轻型物料搅拌装置、小型包装设备的动力传动环节，也可作为非标自动化设备的动力减速单元使用。设计时充分考虑了通用互换性，所有标准件如螺栓、轴承、密封件均采用国标通用规格，后期维修更换配件时采购便捷，不需要定制特殊规格零件。箱体外部的加强筋结构既提升了箱体的整体刚性，也增大了箱体的散热面积，连续运转时可通过壳体表面将齿轮啮合、轴承摩擦产生的热量散发到空气中，避免箱内温度过高导致润滑油黏度下降，影响润滑效果。
