组合式异形定位支撑机械构件

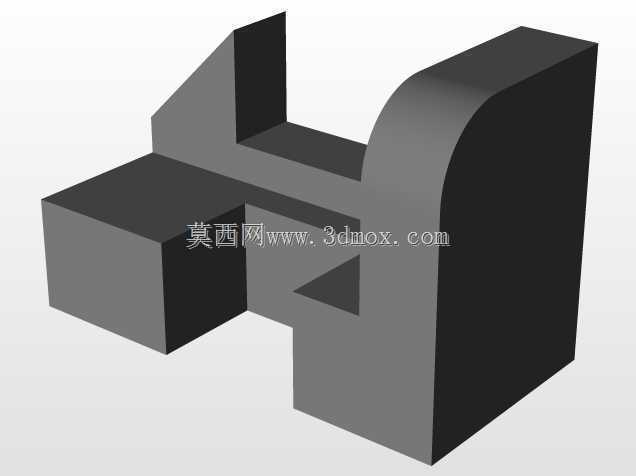

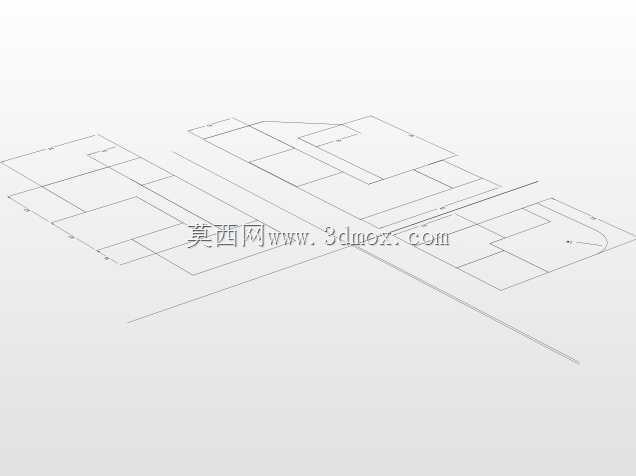

　　该异形支撑定位构件主要应用于工装夹具的工位定位环节，在多工序连续加工的生产线工位上，这类构件承担着工件粗定位与侧向支撑的双重作用，区别于标准方形支撑块，其带圆弧过渡的曲面贴合面专门适配带弧形轮廓的异形工件，避免硬接触造成的工件表面压伤，同时也能抵消加工过程中刀具传递的侧向切削力，防止工件装夹移位。从结构设计逻辑来看，构件左侧延伸出的方形凸台是主要的承重面，设计时将该面的平面度公差控制在0.02mm以内，作为整个构件与工装基板安装的基准贴合面，凸台侧面预留的凹槽结构是为了适配快速夹钳的压头行程，当夹钳下压时，压头可嵌入凹槽内形成横向限位，避免支撑块受侧向力时出现攒动。右侧带大圆弧过渡的立板结构，

　　其圆弧曲率完全匹配待支撑工件的外轮廓弧度，立板的高度经过严格核算，刚好支撑在工件的刚性加强筋位置，不会触碰到工件上的待加工面，避免干涉刀具走刀路径；立板与底部基座的衔接处采用了大圆角过渡，而非直角衔接，这一设计是为了降低应力集中系数，在承受较大冲击载荷时，衔接位置不会出现应力断裂的问题，同时大圆角结构也更便于铣削加工，减少清根工序的加工时长。构件中部的镂空槽并非减重设计，而是作为排屑通道使用，在铣削加工工位上，金属切屑会顺着镂空槽滑落至下方的排屑输送机，不会堆积在支撑面与工件之间，避免切屑垫起工件造成装夹尺寸超差；镂空槽的边缘全部做了C1倒角处理，一方面是去除加工毛刺，避免操作人员安装时被锐边划伤，

　　另一方面也能减少切屑在槽口的卡滞概率。安装边界方面，该构件底部的安装孔采用沉头孔设计，适配M8内六角螺栓，沉头深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出构件基准面，保证与工装基板的完全贴合；构件整体的安装占用空间在长宽高三个方向上都做了边界约束，横向宽度不超过120mm，纵向深度不超过80mm，总高度控制在95mm以内，可直接安装在标准孔距的工装基板上，不需要额外加工过渡连接板，适配多数通用工装的安装尺寸体系。在实际使用场景中，这类异形支撑构件常与浮动支撑、快速夹钳配合使用，在汽车零部件的焊接工装、机加工装夹工位上应用较多，比如发动机壳体的侧面支撑、变速箱壳体的粗定位环节，都可以通过更换不同曲率的贴合面来适配不同型号的工件，

　　相比定制的整体式工装，这类分体式异形支撑块的更换成本更低，调整工位时只需要更换对应支撑块即可，不需要重新制作整套工装基板。设计过程中还考虑了构件的耐磨性，所有与工件接触的支撑面都做了表面淬火处理，硬度达到HRC45-50，长期反复装夹工件也不会出现明显的压痕变形，延长构件的使用寿命；非接触面则只做常规的喷丸处理，去除加工应力即可，不需要过高的表面处理要求，平衡加工成本与使用性能。需要注意的是，安装该构件时要保证基准面与工装基板之间无杂物，螺栓紧固时要采用对角拧紧的方式，避免构件安装出现倾斜，导致支撑面与工件轮廓贴合不良，起不到预期的支撑定位作用；日常维护时只需要定期清理镂空槽内堆积的切屑，检查贴合面是否有磕碰损伤即可，不需要额外的润滑保养，维护成本极低。
