可调式锁紧连接构件机械结构设计

　　在各类轻工机械、输送线辅件、小型工装夹具的装配环节中，这类带可调锁紧功能的连接构件是解决异向杆件衔接、位置微调后锁止需求的常用零件，很多现场装配场景里，两根呈一定角度布置的杆件需要在安装时调整相对位置，调整到位后要能快速锁止，不会因为设备运行的小幅振动出现松脱移位，这类构件就是针对这类场景开发的。

　　从结构功能上看，该构件主体采用抱合式夹座搭配可调锁紧螺钉的组合形式，夹座部分设置了两个不同朝向的安装槽位，可分别穿入两根不同走向的圆杆或者型材杆件，槽位的开口侧预留了锁紧变形间隙，当旋紧配套的调节螺钉时，夹座的开口间隙会被收窄，从而抱紧穿入槽内的杆件，实现两个杆件的相对位置固定。和普通的固定接头不同，这种结构不需要在杆件上预先加工定位孔或者卡槽，杆件穿入后可以沿轴向滑动调整位置，也可以小角度转动调整朝向，调整到实际装配需要的位置后再锁死，对于现场安装时存在尺寸公差、需要灵活调整安装位置的场景适配性很强，比如小型自动化设备的传感器安装支架、工作台面的挡边固定、物料导流板的位置调节，都能用到这类构件。

　　设计这类构件的时候，首先要考虑的是夹座的变形量控制，开口间隙的取值不能过大也不能过小，间隙过大会导致螺钉旋紧行程太长，锁止效率低，间隙过小则夹座的变形量不足，无法适配杆件外径的小幅公差，也容易因为长期反复锁紧出现塑性变形，失去锁紧力。夹座的槽体内壁通常会设计细微的防滑纹路，不过从图纸上的结构来看，这款构件的槽壁是光面设计，更适合需要频繁调整位置的使用场景，不会因为防滑齿压伤杆件表面，调整时的滑动阻力也更小，适合对杆件表面光洁度有要求、锁紧后受力不大的轻载装配场景。

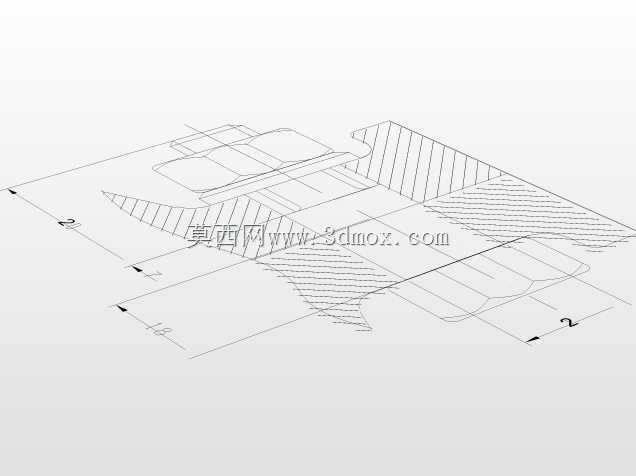

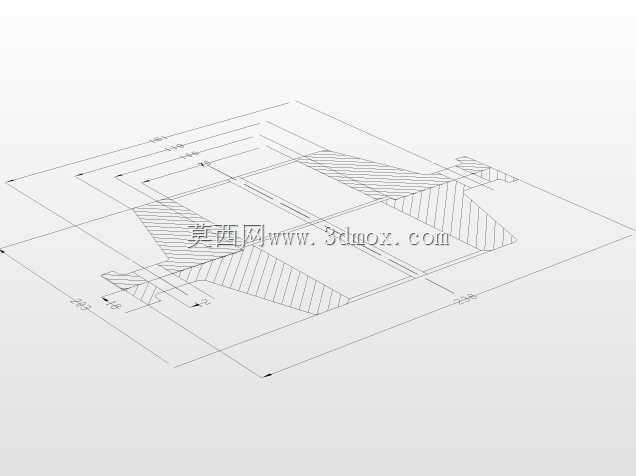

　　从外形尺寸和安装边界来看，图纸标注的核心安装尺寸显示，该构件的两个安装槽适配的杆件直径为常规的小尺寸装配杆件，整体构件的外轮廓尺寸紧凑，安装后不会占用过多的周边空间，锁紧螺钉的操作位置设置在构件的侧方，安装时可以从侧面直接用内六角扳手或者螺丝刀操作，不需要预留太大的操作空间，在安装空间局促的密集装配区域也能顺利完成锁紧操作。构件的边角位置都做了小尺寸的倒角处理，既避免了安装时锐边划伤操作人员，也能在穿入杆件时起到导向作用，提升装配效率。

　　在实际选型应用时，需要注意这类构件的适用载荷范围，因为是依靠夹座变形产生的抱紧力实现锁止，它更适合承受静态载荷或者小幅振动的轻载场景，不能用于大载荷的承重连接或者存在持续冲击载荷的部位。如果应用在有持续振动的设备上，可以在锁紧螺钉的螺纹部位添加少量防松胶，或者搭配弹垫使用，避免长期运行后螺钉回松导致连接失效。另外在安装调整时，不要过度旋紧锁紧螺钉，否则会导致夹座的变形量超过弹性极限，出现开裂或者永久变形，后续就无法再正常调整和锁紧了。

　　从建模逻辑上看，这类零件的三维建模需要重点关注夹座开口处的薄壁结构强度，在做受力仿真时，要模拟螺钉锁紧时的夹座应力分布，确保最大应力位置在材料的许用应力范围内，同时要验证锁紧状态下，槽壁和杆件的接触面积足够，保证抱紧摩擦力能达到设计要求的锁止力。建模时还要注意安装槽的同轴度公差，避免槽位歪斜导致杆件穿入后出现别卡，调整滑动时阻力过大。
