带翼型密封结构的管路连接组件

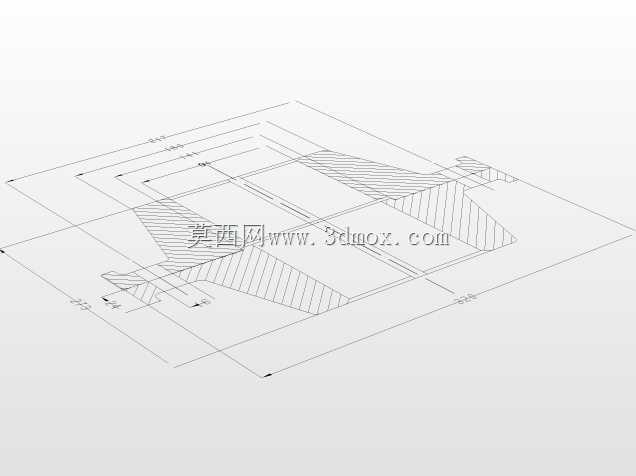

　　在流体输送管路的布设场景中，这类带翼型密封结构的连接组件，主要承担两段同径管路的对接密封与轴向锁紧作用，常见于低压流体输送、小型气动回路、实验台管路排布等工况，适配金属或硬质塑料管路的固定连接需求，避免管路对接位置出现介质渗漏、轴向松脱的问题。从结构设计逻辑来看，该组件采用了对称翼型的锁紧压合结构，区别于传统螺纹对接的旋紧方式，翼型结构在安装时无需整周旋转连接件，仅需沿轴向压合后通过侧边的锁紧卡扣完成固定，能够适配管路周边操作空间狭小、无法进行整周旋转操作的安装场景，降低现场安装的操作难度。组件的密封面采用了锥面配合加环形密封槽的设计思路，锥面的斜度设置为2°，能够在压合过程中自动导正两段管路的同轴度，避免对接错位导致的密封失效；

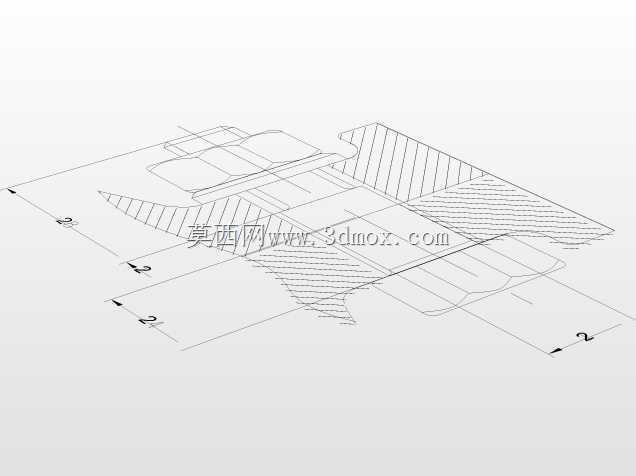

　　环形密封槽的深度与宽度按照常规O型密封圈的安装尺寸设计，槽边做了R0.2的圆角处理，避免安装时割伤密封圈导致密封性能下降。从外形尺寸与安装边界来看，组件的主体对接段外径与适配管路的外径保持一致，两侧翼型结构向外延伸的宽度为主体管径的1.5倍，安装时仅需在管路对接位置预留出翼型结构的按压操作空间即可，无需额外预留整周旋转的操作余量，能够有效压缩管路排布的整体空间占用，适合在密集排布的管路组中使用。组件的轴向长度设置为管径的2倍，其中两端的管路插入段长度各占总长度的三分之一，插入段内壁做了浅环形滚花处理，能够增加与管路外壁的摩擦力，提升轴向锁紧的可靠性，避免管路受轴向拉力时从连接件中脱出。在实际使用过程中，

　　该类连接组件的承压能力能够满足1MPa以下的流体输送需求，适配的介质包括常温清水、压缩空气、低粘度润滑油等无强腐蚀性的流体，若更换适配材质的密封圈，也可用于部分弱腐蚀性化工流体的管路连接。设计过程中对翼型结构的受力做了针对性优化，翼型的根部做了加厚过渡处理，避免按压锁紧时出现应力集中导致翼型断裂，翼型的按压面做了防滑纹理处理，提升安装操作时的摩擦力，即使操作人员佩戴劳保手套也能顺利完成压合操作。组件的流道内壁做了光滑过渡处理，对接位置没有台阶凸起，能够减少流体在管路内部的流动阻力，避免介质在对接位置出现滞留、积垢的问题，长期使用也不会因为流道不畅影响管路的输送效率。相较于传统的卡套式管路接头，该结构的零件数量更少，仅由主体压合件、

　　两个锁紧卡扣、一个密封圈组成，现场安装时无需额外的安装工具，仅靠手动按压即可完成对接，能够大幅提升管路安装的作业效率，也降低了后期维护拆卸的难度，需要拆分管路时仅需拨开两侧的锁紧卡扣即可将两段管路分离，不会对管路端部造成损伤，管路可重复使用。在建模过程中，该结构的所有配合面均按照公差配合的标准做了尺寸预留，密封槽的尺寸公差按照H7的精度设置，保证密封圈安装后有合理的压缩量，翼型卡扣的配合位置做了0.1mm的间隙预留，保证卡扣能够顺畅卡入锁紧位，同时不会出现松旷的问题。
