发电机涡轮运行器馈电工装结构设计

　　在火力、水力发电机组的日常运维与部件检修场景中，涡轮调速运行器的馈电连接可靠性直接决定机组转速调节的响应精度，一旦馈电接触件出现对位偏差、插接松动，极易引发调速信号丢包，造成机组负荷波动甚至非计划停机。这套馈电工具的核心作用，就是在涡轮运行器的安装调试、定期校验环节，为其内部的信号采集模块、励磁反馈回路提供稳定的临时馈电连接，同时兼顾插接过程的同轴导向，避免插针受力弯折造成部件报废。

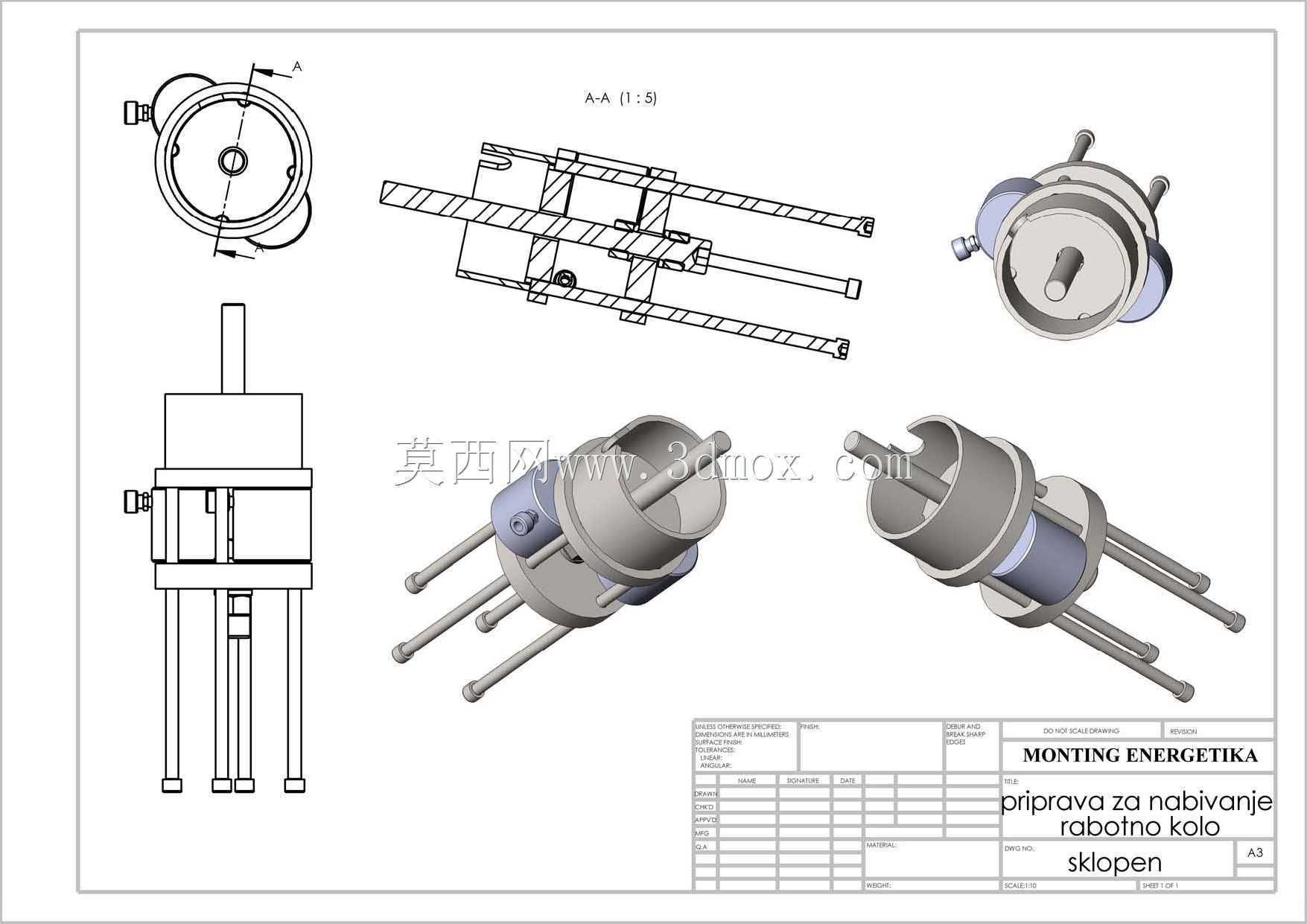

　　从结构设计逻辑来看，整套工具采用同轴分体式布局，主体分为插接导向段、引脚固定段、手持操作段三个功能区。插接导向段的外圈设置了弹性定位卡爪，对应涡轮运行器端面上的三个均布定位卡槽，插接时卡爪可沿卡槽斜面滑入，自动修正插接角度偏差，保证内部三根馈电插针与运行器端的接插孔完全同轴，单根插针的径向偏移量控制在0.1mm以内，避免插针受剪切力损伤。引脚固定段采用绝缘耐高温的工程陶瓷作为基座，三根馈电插针呈120°均布嵌装在陶瓷基座内，插针尾部焊接引线后通过环氧树脂灌封固定，既可以隔绝相邻插针之间的信号串扰，也能承受机组附近最高85℃的环境温度，避免长期使用出现绝缘老化。

　　外形尺寸与安装边界方面，整套工具插接状态下的总长度控制在120mm，最大外径为32mm，适配主流100MW-300MW机组配套的涡轮运行器馈电接口尺寸，手持操作段的外圆做了滚花处理，摩擦力提升40%以上，运维人员佩戴防滑劳保手套也能稳定握持完成插拔操作。导向段的卡爪采用65Mn弹簧钢冲压成型，表面做镀镍防锈处理，卡爪的张开行程为2mm，插入到位后卡爪会自动卡入定位卡槽的环形锁止槽，提供不小于15N的轴向拉脱力，避免调试过程中工具受引线拖拽松脱，造成馈电中断。

　　从实际使用的适配性来看，这套工具的插针伸出长度设计为18mm，对应运行器接插孔的有效接触深度为15mm，预留3mm的安全余量，即使插接时存在轻微的轴向位置偏差，也能保证插针与插孔的接触面积达到设计要求，接触电阻稳定在5mΩ以下，不会因为接触压降造成馈电电压偏差，影响运行器的校验精度。工具的分体式壳体采用304不锈钢车削加工而成，各段之间采用螺纹连接加密封胶圈的结构，防护等级达到IP54，可以在机组检修现场存在少量油污、浮尘的环境下正常使用，不会因为杂物进入壳体内部造成插针短路。

　　在结构细节处理上，插针的头部做了R1.5的圆弧导向头，插接时可以自动导正插孔位置，即使存在0.5mm以内的径向错位，也能顺利插入不会卡滞。陶瓷基座与不锈钢壳体之间采用过盈配合加销钉固定的方式，避免反复插拔过程中基座出现转动，造成插针位置偏移。引线出口处设置了橡胶应力锥，引线弯折时应力会分散在应力锥表面，避免引线与插针的焊接点反复受力出现脱焊，整套工具的设计插拔寿命不低于1000次，完全满足发电机组全生命周期内的运维调试使用需求。
