立式快速夹钳压紧工装结构设计

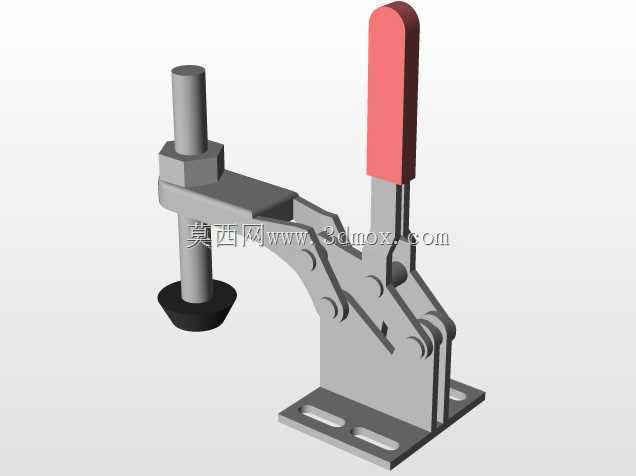

　　在工装夹具设计领域，手动快速夹钳是小批量生产、工位辅助定位场景里应用极广的压紧元件，这款立式把手结构的快速夹钳，核心解决的是常规螺栓压紧操作繁琐、压紧行程调节不便、工位装拆效率低的实际问题。从实际应用场景来看，这类夹钳常布置在焊接工装台、木质板材加工定位台、小型零部件装配工位、PCB板测试治具上，用来在加工、检测、装配工序中对工件施加稳定的垂直压紧力，避免工件在受力过程中出现位移、翘曲，相比传统的螺栓压板结构，它的操作行程更短，单次压紧与释放的动作只需要扳动一次把手，不需要反复拧动螺母，能大幅降低工位操作的辅助时间，尤其适合频繁装拆工件的流水工位。

　　从功能特性上看，这款夹钳采用了平面连杆的死点锁紧结构，当把手扳动到竖直锁紧位置时，连杆机构会越过机械死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，不需要额外增加锁止结构就能保持稳定的压紧状态，只有主动扳动把手释放时，夹钳才会抬起。前端的压头采用了橡胶包覆的结构，接触工件时不会划伤工件表面，同时橡胶材质的微变形能补偿工件表面的平面度误差，让压紧力分布更均匀，避免硬接触导致的工件局部压痕，压头与调节螺杆采用螺纹连接结构，可以根据不同厚度的工件，旋转调节螺杆来调整压头的初始高度，适配不同厚度工件的压紧需求，调节螺杆上配套的锁紧螺母，能在调整完压头高度后锁死位置，避免反复压紧过程中螺杆转动导致压头位置偏移。

　　设计思路上，这款夹钳的底座采用了带长槽安装孔的板式结构，两个平行的长圆形安装孔可以适配不同孔距的安装台面，安装时不需要严格对齐孔位，能在一定范围内调整夹钳的安装位置，适配不同的工件定位需求。连杆的铰接点全部采用销轴连接，销轴与连杆孔之间预留了合理的转动间隙，保证把手扳动时没有卡滞，同时铰接位置的间隙控制在极小范围内，避免长期使用后出现机构旷量导致压紧力不足。把手部分采用了长力臂的立式结构，根据杠杆原理，操作人员只需要在把手端施加很小的力，就能在压头端产生足够大的压紧力，把手外套的防滑套能增加操作时的摩擦力，即便手上沾有油污也能稳定施力，不会出现打滑的情况。

　　从安装边界来看，这款夹钳在锁紧状态下的整体高度控制在合理范围内，不会因为结构过高与工位上方的加工刀具、检测元件产生干涉，底座的安装平面度要求控制在0.1mm以内，保证安装后夹钳的主体不会出现倾斜，避免压头压紧时出现偏载，导致压紧力不足或者机构磨损加快。夹钳完全打开时，压头的抬起高度足够让工件顺利从压头下方取放，不需要额外挪动夹钳位置就能完成工件的装拆。在长期使用的可靠性设计上，所有铰接销轴都做了表面淬火处理，提升铰接位置的耐磨性能，夹钳的主体结构采用冲压钢板成型，在保证结构强度的前提下控制整体重量，不会给安装台面带来过大的负载，同时冲压成型的零件一致性更好，适合批量生产装配。在实际选型应用时，需要根据工件需要的压紧力选择对应规格的夹钳，同时要确认压头的行程范围能覆盖工件的厚度差，安装时要保证压头的压紧点落在工件的刚性支撑位置上方，避免压紧时工件出现变形，对于表面精度要求高的工件，还可以在压头位置更换聚氨酯或者尼龙材质的压头，进一步降低压痕风险。
