线棒式车间电缆转运手推车结构设计

　　这款线棒结构的转运推车，核心定位是生产车间内切割工序与线边库存区之间的电缆类长尺寸物料周转载具，解决传统平板推车转运成卷或散放电缆时易滑落、线缆拖地磨损、不同规格线缆混放分拣效率低的实际生产痛点。从结构设计逻辑来看，整体框架采用模块化线棒拼接方案，所有杆件通过标准接头锁紧固定，无需焊接加工，后期可根据转运物料的规格变化快速调整层架间距、挂杆数量，适配不同直径、不同长度的电缆卷转运需求，相比焊接式固定推车，改造成本更低，适配场景更灵活。

　　框架底部设置四组万向脚轮，其中两组带刹车锁定结构，脚轮安装座直接与底部线棒框架的承力节点锁紧，避免推行过程中安装座受力变形，轮体选用聚氨酯材质，在车间环氧地坪上推行时噪音低、不会刮伤地面，同时具备一定的减震能力，转运成卷电缆时不会因为路面微小颠簸导致线缆散卷。底部设置整面的平板置物层，可放置零散的线缆端头、打包带、裁剪工具等辅助物料，避免小物件在转运过程中掉落。

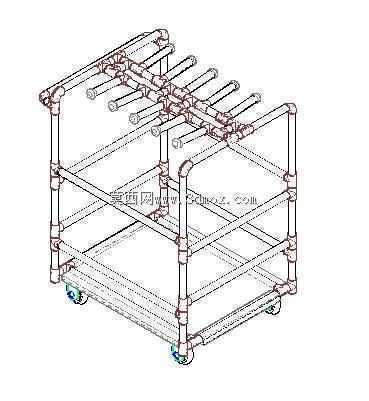

　　上部的挂杆结构采用分层错位排布，每层挂杆向外伸出一定长度，可直接将成卷电缆的内圈挂在挂杆上，无需额外打包固定，挂杆端部做圆弧过渡处理，挂取线缆时不会刮伤电缆外护套，不同层的挂杆间距经过核算，保证不同直径的电缆卷挂放后不会互相干涉，取放时无需挪动相邻卷料，单人即可完成整卷线缆的装卸操作，相比传统堆叠式转运，线缆取放效率提升明显，同时避免了堆叠挤压导致的电缆外层绝缘层损伤。

　　整体框架的侧向设置多组横向加强杆，提升整体框架的抗扭刚度，满载推行时框架不会出现明显的形变晃动，所有线棒的连接接头均设置在框架的承力节点位置，避免在杆件中段设置接头导致的局部强度不足。从安装边界尺寸来看，整体宽度控制在车间标准通道的通行宽度范围内，可顺利通过1.2米宽的车间人行通道、设备间安全通道，整体高度适配人体站立操作的取放高度，挂放上层线缆时无需借助登高工具，底部置物层的高度避免了与地面凸起的线槽、门槛发生剐蹭，推行时可顺利通过车间常见的50mm以下高度的门槛与地面接缝。

　　在实际应用场景中，除了电缆转运，调整上部挂杆的排布后，也可转运长杆类的五金配件、管状物料，框架的模块化属性允许使用方根据自身物料特性快速调整结构，无需重新加工整体框架，线棒表面的覆塑层具备绝缘、防滑特性，转运电缆类物料时不会因为金属框架与线缆护套摩擦产生静电，也不会刮伤物料表面。推车的推行把手设置在框架的一端，高度适配成年人自然握持的高度，推行时无需过度弯腰，长时间转运作业时可降低操作人员的疲劳度，把手位置同样采用线棒拼接结构，可根据操作人员的身高需求快速调整握持高度。

　　结构受力层面，所有挂杆的根部均与竖向主承力杆通过三通接头锁紧，挂杆承受的载荷直接传递到竖向主杆，再通过竖向主杆传递到底部框架与脚轮，避免挂杆长期受载出现弯曲变形，挂杆的伸出长度经过载荷核算，满载单卷常规重量的电缆时，挂杆的扰度控制在允许范围内，不会出现永久变形。底部框架的四周设置防撞胶条，在车间内推行转弯时，即使碰到设备外壳、墙面，也不会造成磕碰损伤，同时降低碰撞产生的噪音。
