航空发动机锯齿状进气唇口结构设计

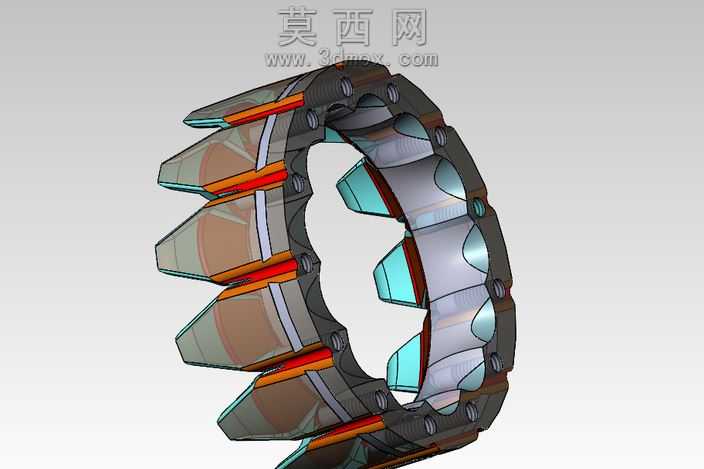

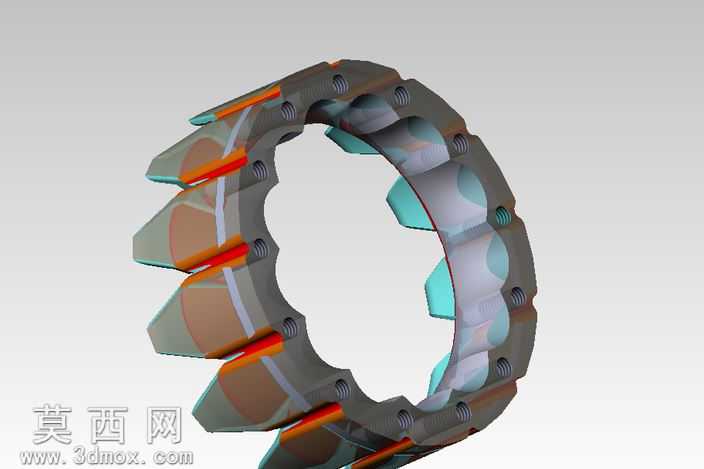

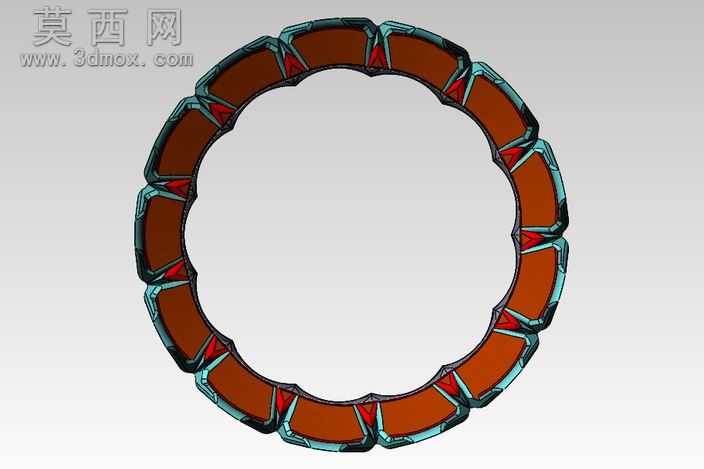

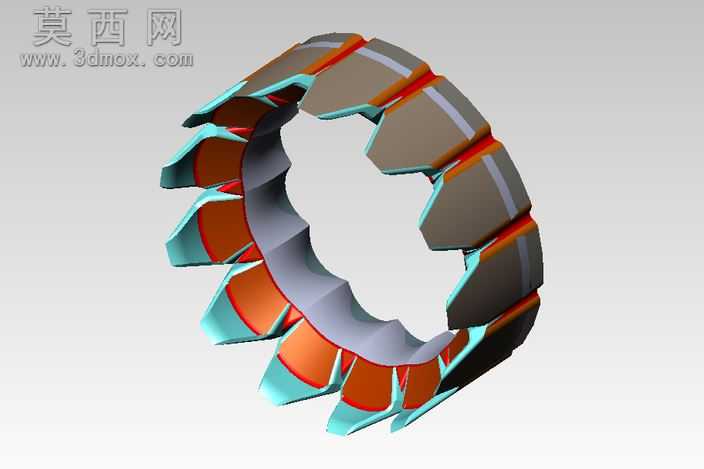

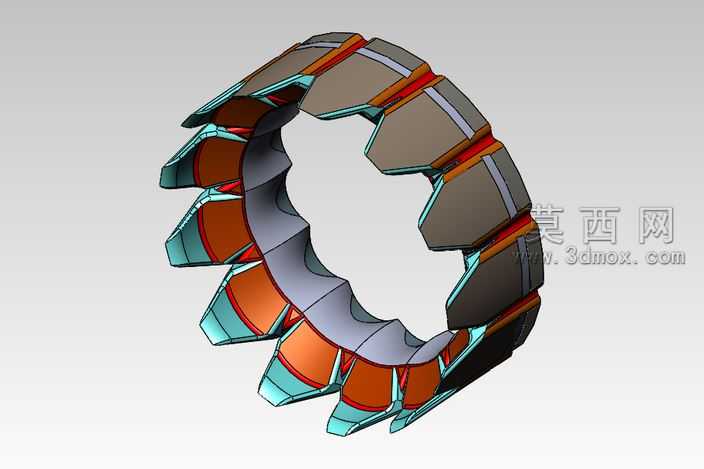

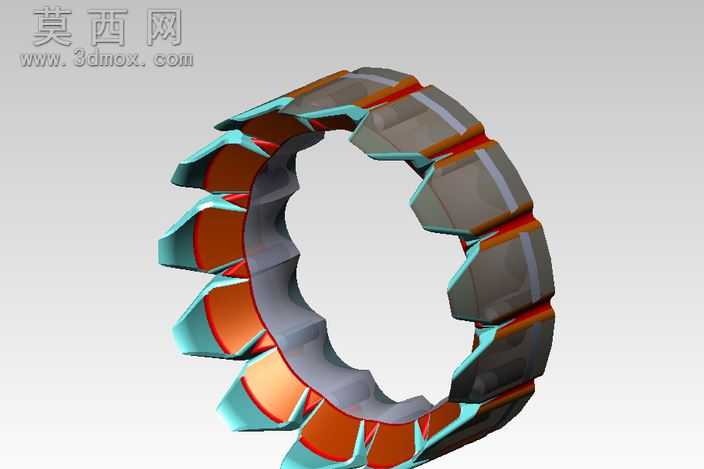

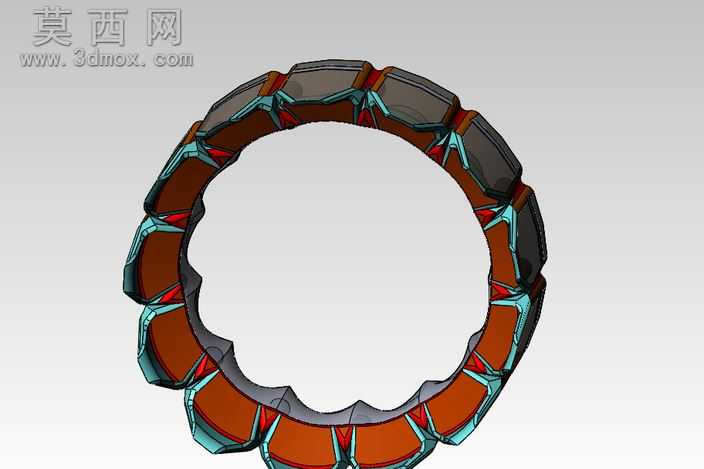

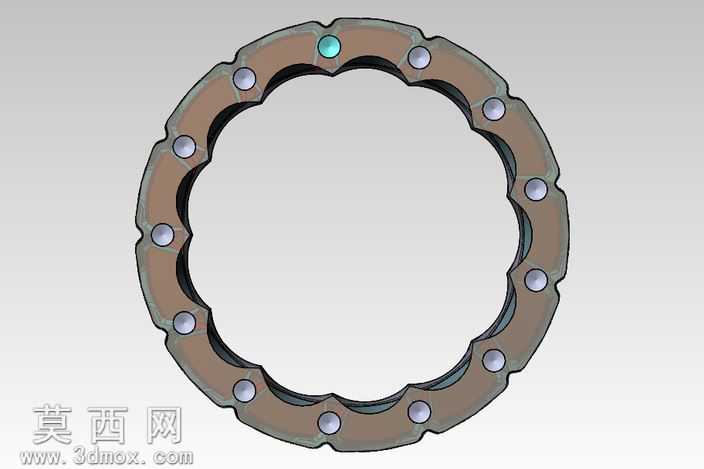

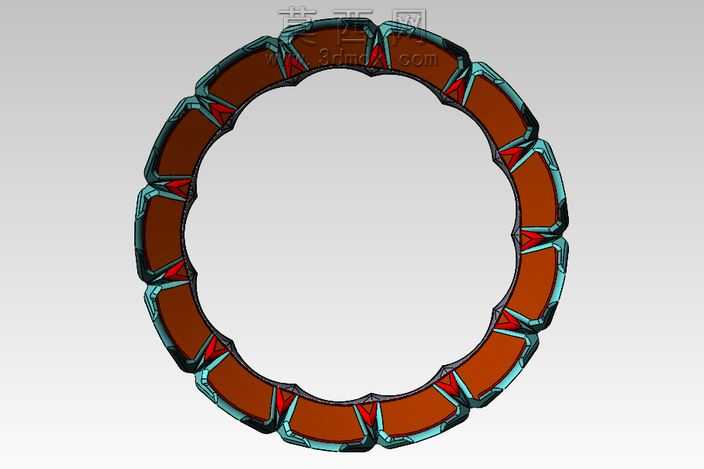

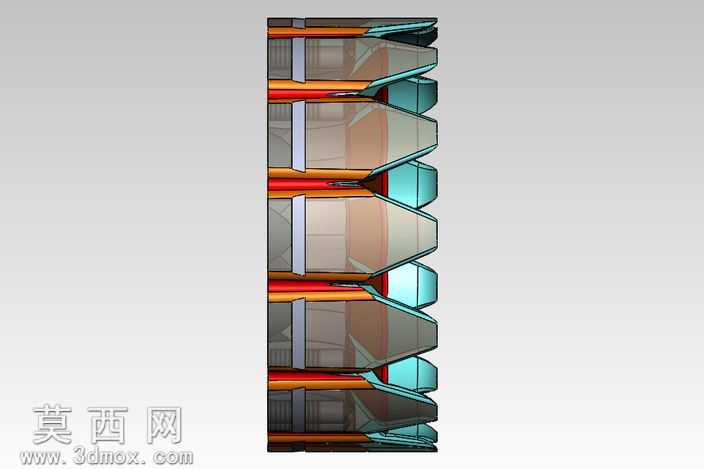

本作品为航空发动机进气端锯齿状唇口结构的三维建模成果，建模阶段采用参数化特征设计思路，先以回转截面草图为基础，通过环形阵列逻辑构建整体环形基体，再针对每一个锯齿单元进行独立的轮廓放样，精准还原锯齿单元的倾斜角度、切削弧度与相邻单元的衔接间隙，保证整体结构的环形同轴度误差控制在建模公差允许范围内。渲染阶段采用分层材质赋予方案，环形基体部分赋予哑光浅灰金属材质，模拟高温合金基材的哑光金属质感，锯齿工作面赋予橙红色渐变的耐高温涂层材质，还原热障涂层的视觉特征，锯齿边缘的封边结构赋予青蓝色高光耐磨材质，区分不同功能区域的材质差异，同时添加轻微的环境反射效果，让金属材质的厚重感与涂层的细腻质感形成鲜明对比。结构设计上，该锯齿状摄入量结构参考航空发动机进气降噪的气动设计逻辑，每个锯齿单元的前缘做了圆弧过渡处理，避免尖锐棱角带来的应力集中问题，相邻锯齿之间的凹槽深度经过参数化调试，既保证气流经过时可以产生预期的掺混效果降低气动噪声，又不会过度影响进气道的整体进气效率，锯齿单元与环形基体的衔接位置做了加厚过渡处理，模拟实际构件的焊接或整体锻造的衔接强度。建模过程中对锯齿单元的排布做了等距环形阵列约束，保证所有锯齿单元的尺寸、角度、安装位置完全一致，同时预留了参数化修改接口，可根据不同型号发动机的进气道尺寸快速调整锯齿的数量、高度、倾斜角度，适配不同的气动设计需求，整体模型的细节还原度高，结构逻辑清晰，可用于航空发动机构造教学、气动仿真分析参考、相关零部件的结构设计验证等场景。
