沟槽式45度消防给排水弯头结构

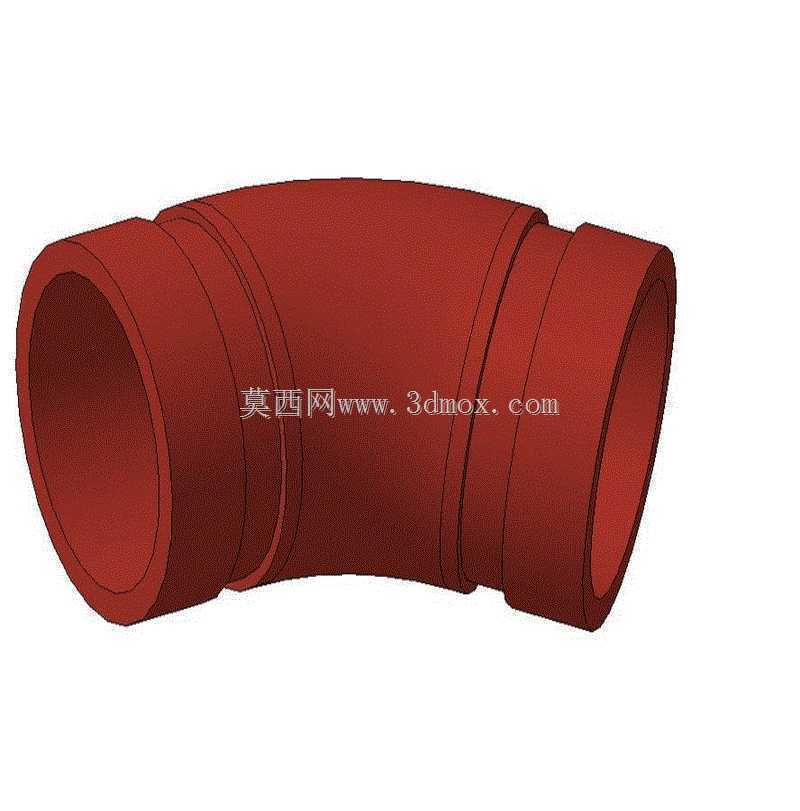

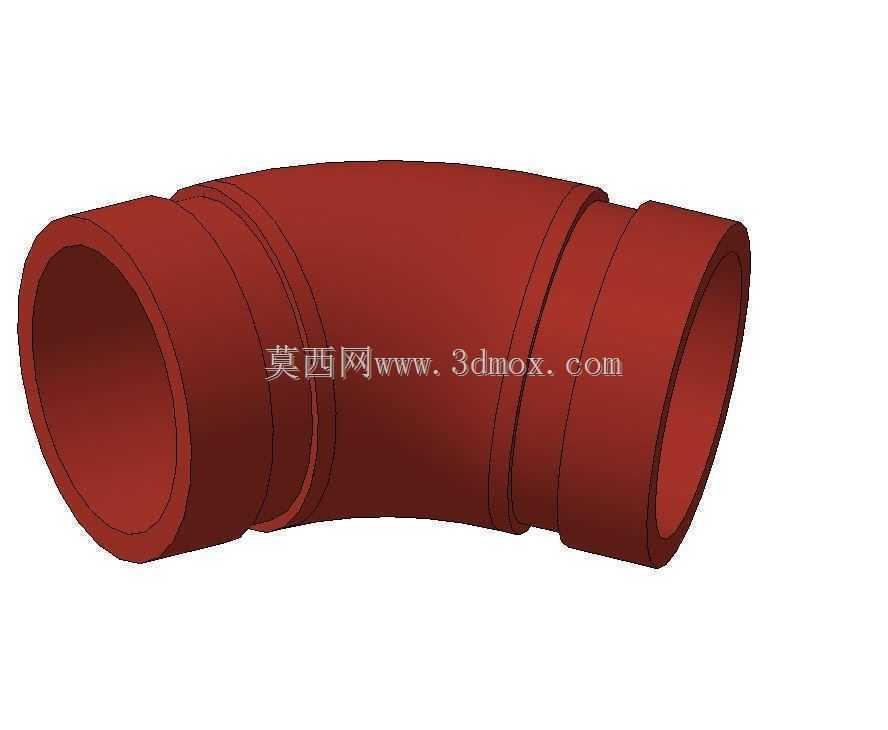

　　在民用建筑消防管网、市政给排水管线、工业循环水系统的管路布设场景中，经常会遇到管线需要小角度转向的需求，这类45度沟槽式弯头就是为适配这类场景开发的管路连接件，相比90度弯头的大角度转向，45度弯头的流体阻力更小，在长距离管线布设时能有效降低管路压损，减少泵送端的动力损耗。

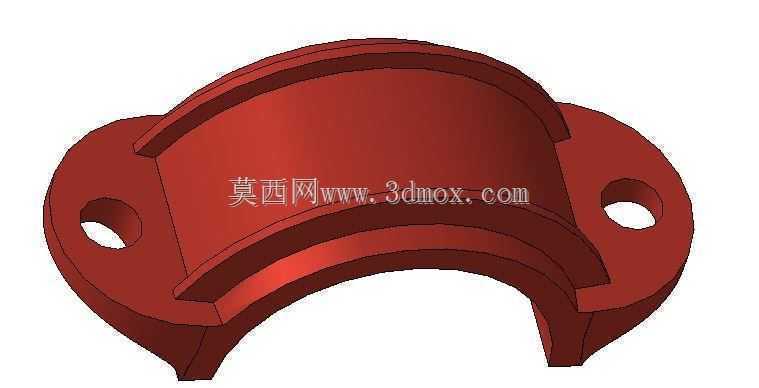

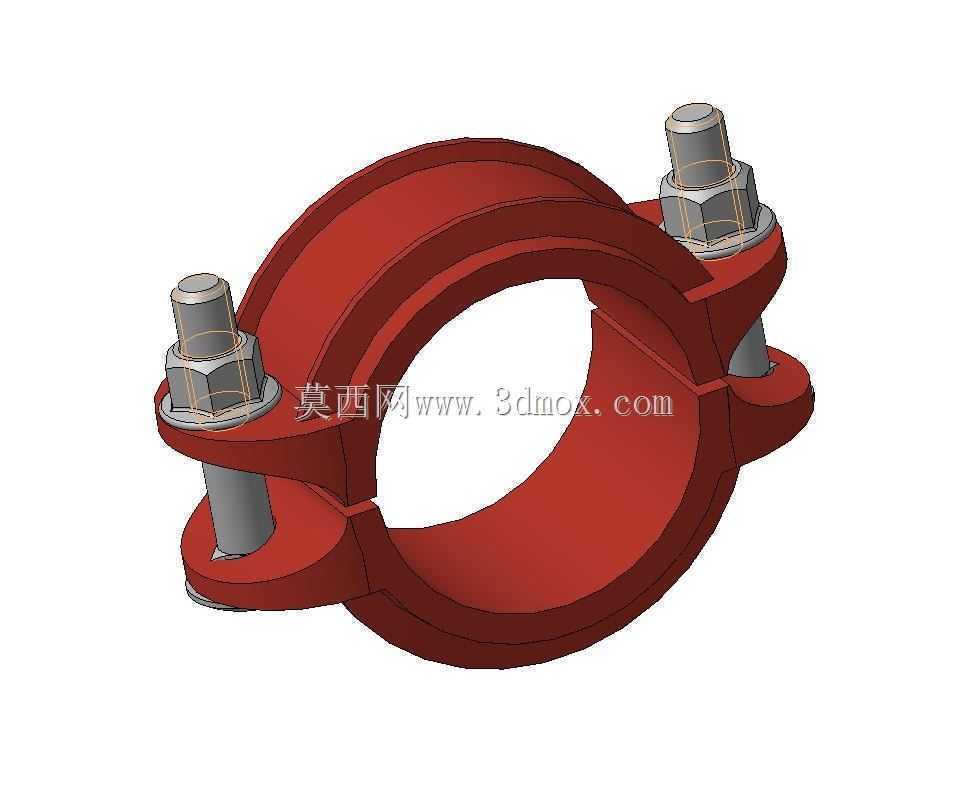

　　从实际安装场景来看，这类沟槽连接的弯头不需要像传统焊接弯头那样在现场做动火焊接作业，也不需要像丝扣弯头那样对管端做套丝处理，安装时只需要在配套的钢管端部用滚槽机加工出标准宽度和深度的环形沟槽，将弯头两端的承口对准管端，套入配套的橡胶密封胶圈，再用卡箍件扣合在沟槽位置锁紧螺栓即可完成安装，在高空作业、狭小管井作业、易燃易爆的厂区管路改造场景中，这种连接方式的安装效率是传统焊接方式的3到5倍，也不存在焊接作业带来的火灾隐患、焊渣残留堵塞管路的问题。

　　设计这类弯头时，首先要匹配对应公称通径的钢管外径尺寸，承口的内径公差需要控制在合理范围，既要保证橡胶圈装入后有足够的压缩量实现密封，又不能因为公差过小导致现场安装时管端无法顺利插入承口。弯头的流道部分采用等径圆弧过渡设计，内壁没有突兀的台阶或者棱角，流体经过转向位置时不会产生明显的紊流，也不容易在转角位置堆积泥沙、焊渣等管路杂质，长期使用时的堵塞概率远低于直角结构的弯头。弯头两端的沟槽定位凸台尺寸需要和标准卡箍的卡槽尺寸匹配，凸台的宽度、高度公差要符合沟槽管件的通用标准，保证不同厂家生产的同规格卡箍都能和该弯头适配，不需要单独定制配套连接件。

　　从安装边界来看，这类弯头安装完成后，两端连接的管线会呈45度夹角排布，在管线综合排布时需要提前核算弯头的轴向长度，预留足够的安装操作空间，尤其是在多根管线并排布设的管廊中，要避免弯头安装后和其他管线、支吊架产生位置干涉。弯头的壁厚设计需要匹配对应管路的公称压力等级，在满足耐压强度要求的前提下尽可能控制整体重量，降低管路支吊架的承重负荷，弯头外壁的加强筋结构布置在承口和弯段的过渡位置，这个位置是管路承压时的应力集中区域，合理的加强筋结构可以在不增加整体壁厚的情况下提升部件的结构强度，避免通水承压时在过渡位置出现开裂渗漏的问题。

　　在日常管路维护场景中，这类沟槽连接的弯头拆卸也十分便捷，只需要松开卡箍的锁紧螺栓，取下卡箍和胶圈就可以将弯头从管路上拆下，不需要像焊接管件那样进行切割作业，在管路改造、局部部件更换时能大幅缩短维护工期，减少管路停水停运的时间。在不同的应用场景中，这类弯头的外表面会做对应的防腐处理，用于消防系统的弯头一般做红色环氧树脂喷涂，和消防管线的标识色保持一致，用于给排水系统的弯头可以根据管路标识要求做不同颜色的涂层，涂层厚度需要满足埋地或者明装的防腐要求，避免长期使用后外壁锈蚀影响部件使用寿命。
