建筑围护结构穿筋式隔热断热桥构件

　　在超低能耗建筑、近零能耗建筑的围护结构施工环节，热桥效应是长期影响建筑整体保温性能的核心痛点，尤其是当金属固件需要穿透保温层与结构层连接时，金属材质的高导热性会形成连续的热流通道，不仅会大幅提升建筑采暖、制冷阶段的能耗损失，还容易在构件穿透位置产生结露、霉变等问题，长期使用甚至会影响结构固件的连接可靠性。本次设计的穿筋式隔热断热构件，正是针对这类场景开发的专用连接结构，核心作用是在保证固件连接强度的前提下，阻断金属固件形成的热桥通路，实现结构连接与隔热性能的平衡。

　　从实际应用场景来看，这类构件可覆盖外墙保温层锚固、装配式建筑外挂构件连接、屋面设备基础穿层固定、冷库围护结构固件安装等多个场景，只要存在金属杆件需要连续穿透保温层与结构基层的工况，都可以通过这类隔热构件实现热桥阻断。不同于传统施工中在金属杆件上套装橡塑保温套管的处理方式，该构件采用一体化的隔热砂浆块作为核心隔热段，金属穿杆在隔热块位置被完全隔断热流路径，不存在保温套管拼接缝隙导致的热流泄漏问题，长期使用的稳定性远优于现场临时套装的保温结构。

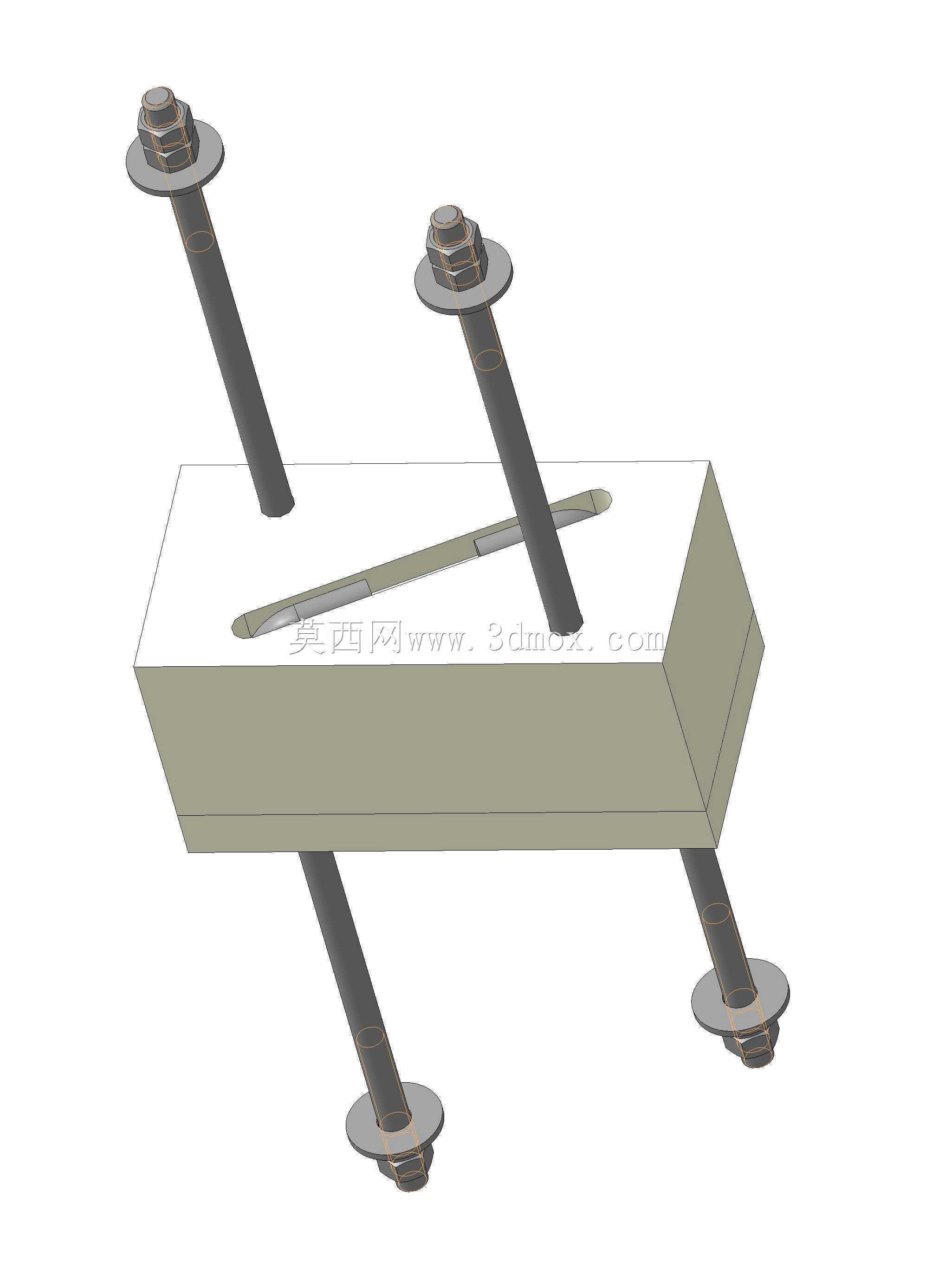

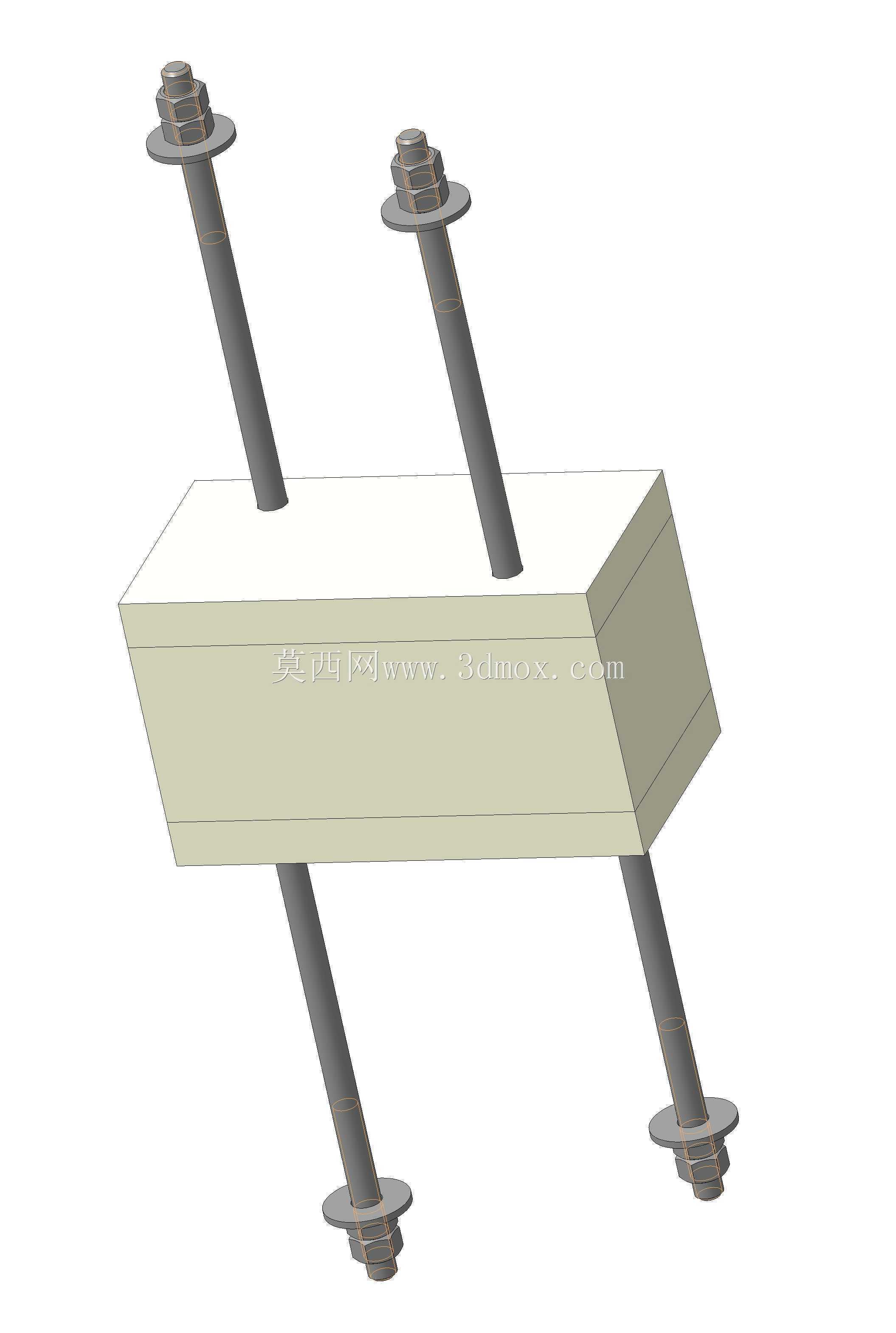

　　在功能特性设计上，核心的隔热块体采用低导热系数的改性砂浆材质预制而成，本身具备与外围护砂浆层接近的线膨胀系数，后期与面层抹灰施工时可以实现无缝结合，不会因为材质变形差出现面层开裂的问题。穿杆采用分段式设计，两端的金属螺栓段分别用于结构侧锚固与外侧构件固定，两段金属杆在隔热块内部不存在直接接触，完全通过隔热块的实体结构实现力的传递，从根源上切断了金属的导热通路。螺栓两端配套的法兰式压盘，可以在安装时将压紧力均匀分散在隔热块与结构层、保温层的接触面上，避免局部压应力过大导致保温层凹陷变形，同时压盘与杆件之间设置的密封结构，可以阻断雨水顺着杆件缝隙渗入保温层的路径，提升节点位置的防水性能。

　　设计过程中首先需要平衡的是连接强度与隔热性能的矛盾：如果隔热块厚度过小，热流的穿透损失会达不到节能设计标准要求；如果隔热块厚度过大，穿杆的传力路径过长，会导致整体构件的抗剪、抗拉承载力下降，无法满足外挂构件的固定载荷要求。最终确定的隔热块尺寸，是结合不同气候区的保温层厚度要求、常见外挂构件的载荷取值反复校核得到的，既保证在严寒地区使用时，隔热段的热阻满足围护结构的整体热工要求，又能保证穿杆在承受常规风载荷、外挂设备静载荷时，变形量控制在结构允许的范围内。安装边界方面，构件在工厂预制完成后，现场施工时不需要额外的裁切加工，只需要在结构层施工时预先定位构件的安装位置，将内侧螺栓段锚固在结构层内，隔热块完全嵌入保温层的设计厚度范围内，外侧螺栓段预留出对应外挂构件的安装长度即可，不需要施工人员在现场额外做隔热处理，大幅降低了现场施工的质量管控难度，也避免了现场处理不规范导致的热桥隐患。

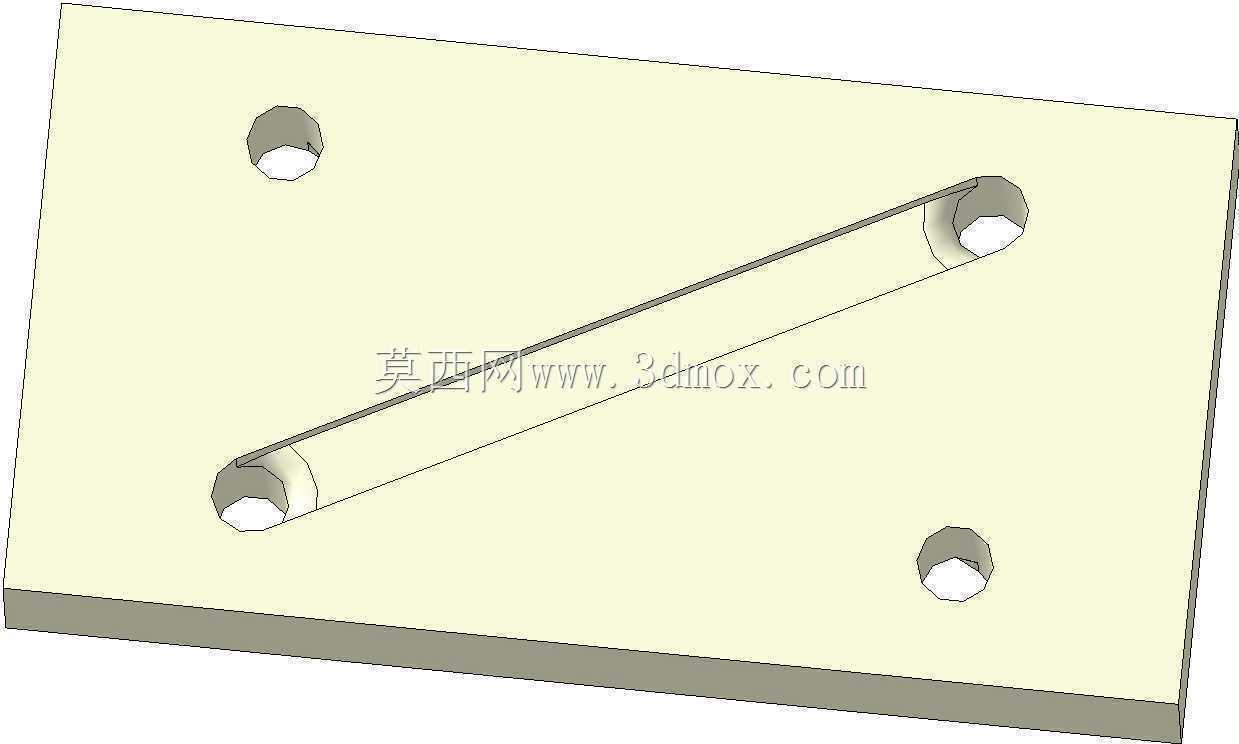

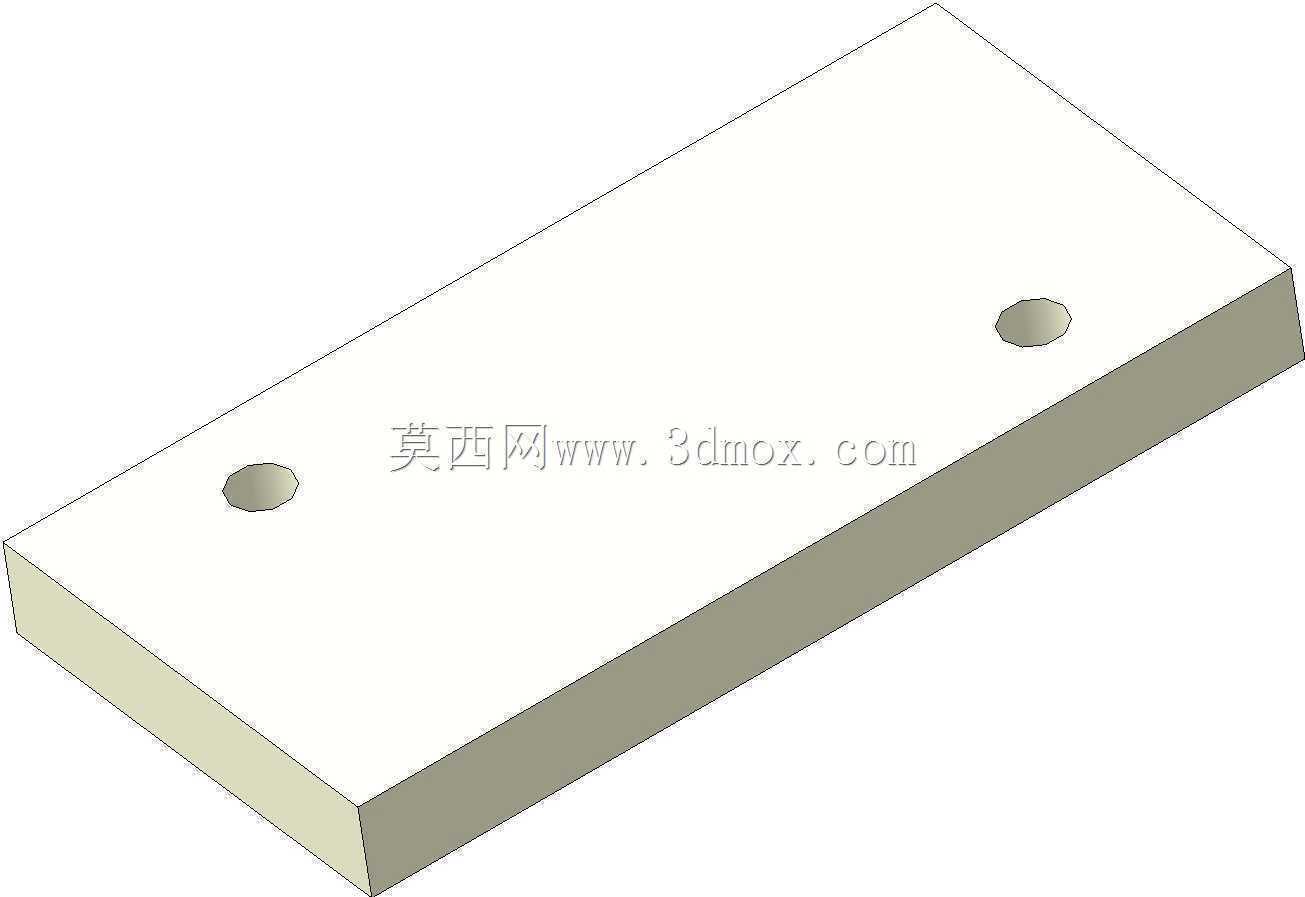

　　从结构细节来看，穿杆与隔热块的接触位置做了防滑的嵌固结构，金属杆在隔热块内部的段设置了多道环形凸肋，浇筑隔热砂浆时凸肋被砂浆完全包裹，后期承受拉力或剪力时，不会出现金属杆与隔热块之间的相对滑移，保证长期使用的连接可靠性。两端的压盘尺寸也经过匹配设计，内侧压盘的直径大于保温层的常规锚固点受力扩散范围，不会因为长期受力压碎保温层材料；外侧压盘可以兼容不同厚度的外挂构件找平层，安装时可以根据实际的面层厚度调整锁紧位置，适配不同项目的施工误差。
