工业用气体减压传感组合装置结构设计

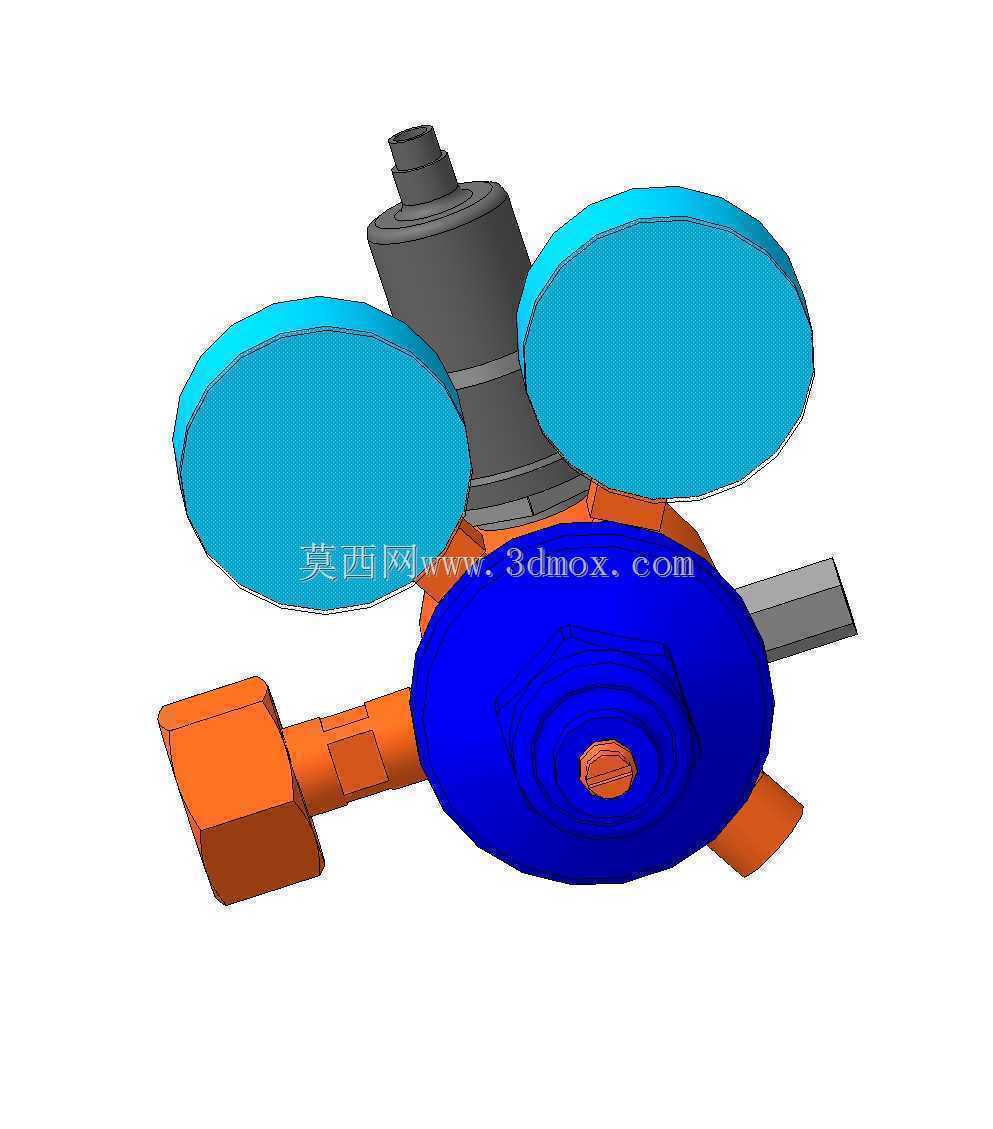

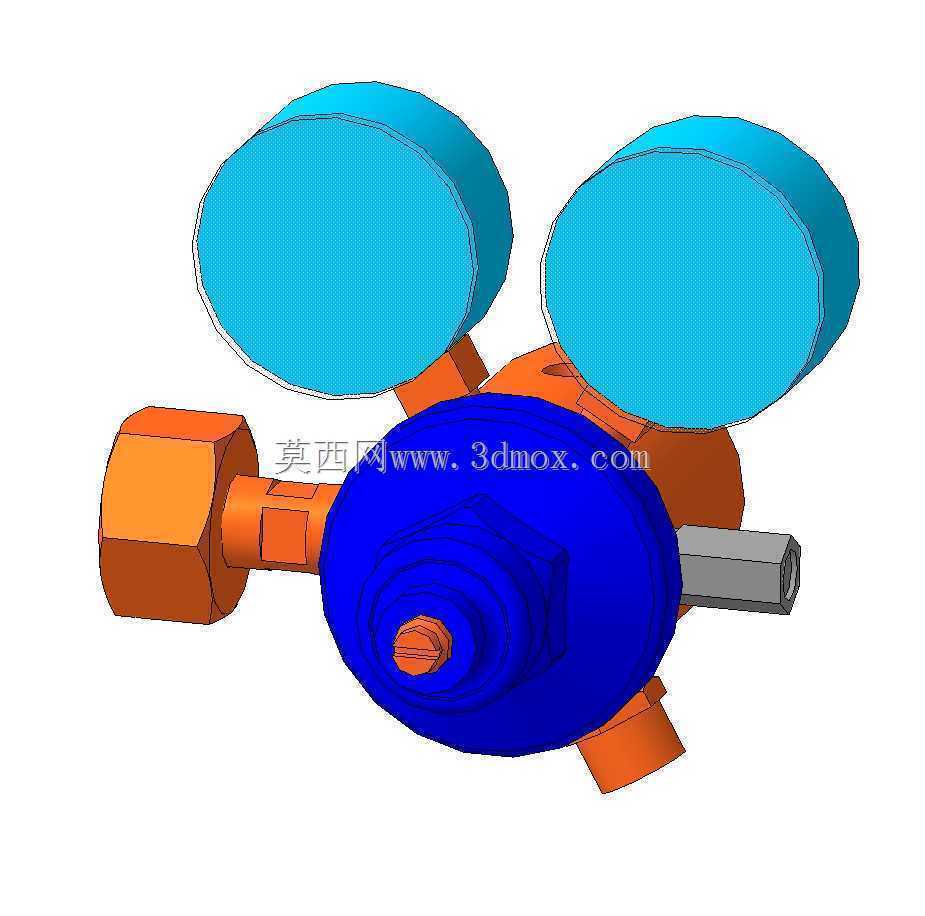

　　在工业气路输送、瓶装高压气体取用的场景里，这类集成了减压结构与传感单元的组合装置，是气路系统里保障下游用气压力稳定、实时监测气压参数的核心部件，常见于焊接作业供气线、实验室气体管路、工业燃烧设备供气回路这类需要将高压气源降压至额定工作压力，同时需要实时反馈管路压力状态的工况中。从结构设计逻辑来看，装置主体采用了主阀体集成的布局思路，核心的减压腔体设置在结构中部，作为整个气路的压力调节核心，高压气体从侧方的进气接口进入阀体内部，经过减压阀芯组件的节流降压后，从对应的输出通路送出，两个对称布置的膜片腔室是压力反馈的核心结构，膜片会根据输出端的压力变化产生位移，联动阀芯调整节流开度，以此实现输出压力的动态稳定，

　　避免气源压力波动或者下游用气量变化导致的输出压力偏移。顶部的传感单元直接与减压后的气腔连通，能够实时采集输出端的压力参数，可外接信号线路将压力数据传输至设备的控制系统，实现压力异常报警、供气状态联动控制这类功能，相比独立安装的减压阀与外置传感器，这种集成式的结构减少了中间的连接管路与接头数量，降低了气路泄漏的风险点，同时也压缩了整体安装所需的空间。在安装边界的设计考量上，侧方的进气接口采用了标准的外螺纹连接结构，适配工业气路常用的硬管或者软管接头规格，安装时不需要额外制作过渡连接件，直接与上游的高压气源管路对接即可；阀体下方设置的调节结构用于预设输出压力值，调试时通过旋转调节部件改变调压弹簧的预紧力，就能设定需要的输出工作压力，

　　调节行程的设计覆盖了常规工业用气的压力区间，满足不同用气设备的压力需求。结构细节上，各个功能腔体之间的密封采用了线密封加面密封的组合形式，在高压进气侧的密封槽尺寸经过匹配计算，能够承受气源端的最高额定压力，不会出现高压侧气体窜入低压腔导致的压力失稳问题；膜片采用了耐气体腐蚀的复合材质，兼顾了形变灵敏度与结构强度，在长期反复的压力波动工况下不会出现疲劳破损，延长装置的整体使用寿命。在实际选型应用时，需要注意装置的进气端耐压等级要匹配上游气源的最高压力，避免超压使用导致的结构损坏，同时安装位置要避开强振动、高温辐射的区域，防止传感单元的检测精度受外界因素干扰，也避免密封件在高温环境下提前老化失效。

　　整个装置的结构布局充分考虑了现场安装的操作便利性，调节部件、传感单元的接线位置都预留了足够的操作空间，不需要拆解周边管路就能完成压力校准、接线维护这类日常操作，两个对称布置的膜片腔室在平衡内部压力的同时，也让整个装置的重心落在阀体中心位置，安装固定后不会出现偏载应力，提升长期使用的结构可靠性。气路通路的流道设计采用了平滑过渡的结构，没有直角突变的流道截面，减少了气体在阀体内部流动时的压力损失，也避免了高速气流在流道内产生紊流导致的压力波动，让输出的气压更加平稳，适配对供气压力稳定性要求较高的精密用气设备。
