锅具限位挂钩式钣金固定支架结构

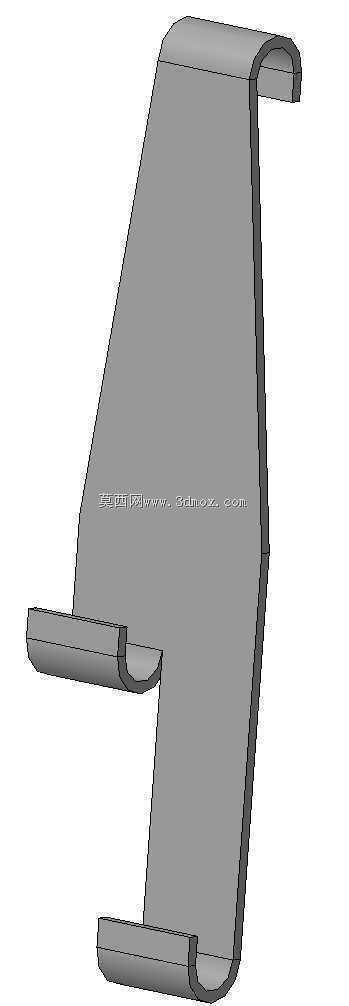

　　在商用厨房设备、户外露营炊具挂载、家用橱柜厨具收纳系统的结构设计中，这类挂钩式钣金固定件是承担锅具挂载限位、防止炊具滑移脱落的核心小尺寸承载构件，很多刚接触钣金结构设计的工程师容易忽略这类小零件的受力细节，往往只做简单的折弯造型，实际投入使用后很容易出现挂载时锅沿滑脱、钣金件受力变形、长期承重后折弯处应力开裂的问题。从结构形态来看，该构件采用单块钣金一体折弯成型，没有额外的焊接拼接工序，生产时仅需要通过数控冲裁下料后，经三次折弯工序即可完成主体成型，顶部的卷边挂钩结构是核心的挂载受力点，设计时特意将挂钩末端做了向内收的圆弧卷边，一方面可以避免钣金锐边划伤安装基面或者操作人员，另一方面卷边结构能够大幅提升挂钩与挂载横杆、

　　挂板卡槽的接触面积，避免点接触造成的应力集中，同时挂钩的内槽尺寸做了适配常规挂杆直径的公差预留，安装后既不会因为间隙过大出现挂载时的晃动窜动，也不会因为间隙过小导致安装卡滞，适配市面多数通用厨具挂架的横杆规格。中部的承托板采用了上窄下宽的梯形变截面设计，这种形态并非单纯为了造型美观，而是结合受力路径做的材料优化：挂载锅具时，受力从下部的两个承托爪向上传递到顶部挂钩，越靠近顶部挂载点的位置受力弯矩越小，所以适当收窄上部板宽可以在不降低整体结构强度的前提下减少钣金材料的用量，同时梯形的斜边能够对锅具的侧壁形成自然的导向，挂载锅具时不需要刻意对准位置，顺着斜边即可将锅具滑入到下部的承托位置，降低用户挂载操作的对位难度。下部的两个平行承托爪是直接接触锅具下沿或者锅身限位台阶的部位，两个爪的间距经过反复校核，既能够适配不同直径规格的锅具下沿，又不会因为间距过大导致小尺寸锅具挂载时出现倾斜侧翻，每个承托爪的末端同样做了小幅度的上翘折弯，这个小结构的作用是形成末端限位挡边，当锅具放置到承托爪上之后，即使受到一定的横向碰撞或者晃动，锅沿也不会从承托爪的末端滑出，提升挂载状态的稳定性。设计这类钣金件的时候，需要重点关注几个安装边界的尺寸参数：首先是顶部挂钩的内槽净深度，这个尺寸直接决定了挂载时的防脱能力，深度过浅会导致挂杆容易从挂钩内脱出，深度过深则会增加安装时的对位难度，需要结合常用挂杆的直径做1.2-1.5倍直径的深度预留；

　　其次是承托板与安装基面的平行度公差，因为钣金折弯后容易出现回弹变形，如果承托板出现向上或者向下的倾斜，会导致锅具挂载后重心偏移，长期使用会加剧折弯处的应力疲劳，所以在折弯工序中需要针对所选板材的回弹系数做折弯角度补偿，通常冷轧钢板的回弹角度在2-3度左右，折弯时需要适当超折来抵消回弹量；另外是下部承托爪的上翘高度，这个高度不需要过高，通常控制在3-5mm即可，过高会导致取放锅具时出现卡滞，过低则起不到限位防脱的作用。从材料选型的角度，这类构件如果应用在商用厨房场景，通常选用1.2-1.5mm厚度的304不锈钢板材，表面做拉丝处理，既能够满足厨房环境的防腐蚀要求，又有足够的结构强度承载常规尺寸汤锅、炒锅的重量；

　　如果是家用橱柜或者户外露营装备使用，可以选用1.0mm厚度的冷轧钢板，表面做喷塑或者镀锌处理，在降低成本的同时满足常规承重需求。很多工程师在建模这类钣金件的时候，容易忽略折弯处的内R角设置，直接做直角折弯，实际生产中直角折弯会导致折弯处应力集中，长期承重后容易出现开裂，所以需要根据板材厚度设置匹配的内R角，通常内R角取值等于板材厚度即可，既能够满足折弯工艺要求，又不会因为R角过大导致挂钩与挂杆的配合间隙出现偏差。另外在安装适配性上，该构件不需要额外的紧固件固定，依靠顶部挂钩即可直接挂载在配套的挂杆或者挂板上，拆装非常方便，用户可以根据使用需求随意调整挂载位置，不需要在墙面或者橱柜上打孔固定，非常适合临时挂载场景或者需要经常调整厨具布局的使用环境。在受力校核方面，需要重点验算顶部挂钩折弯处、承托爪与主板连接的折弯处两个应力集中点的静载荷强度，按照常规家用炒锅3-5kg的满载重量计算，1.0mm厚度的冷轧钢板完全能够满足承重要求，安全系数可以达到3倍以上，即使出现偶尔的重物冲击也不会出现塑性变形。
