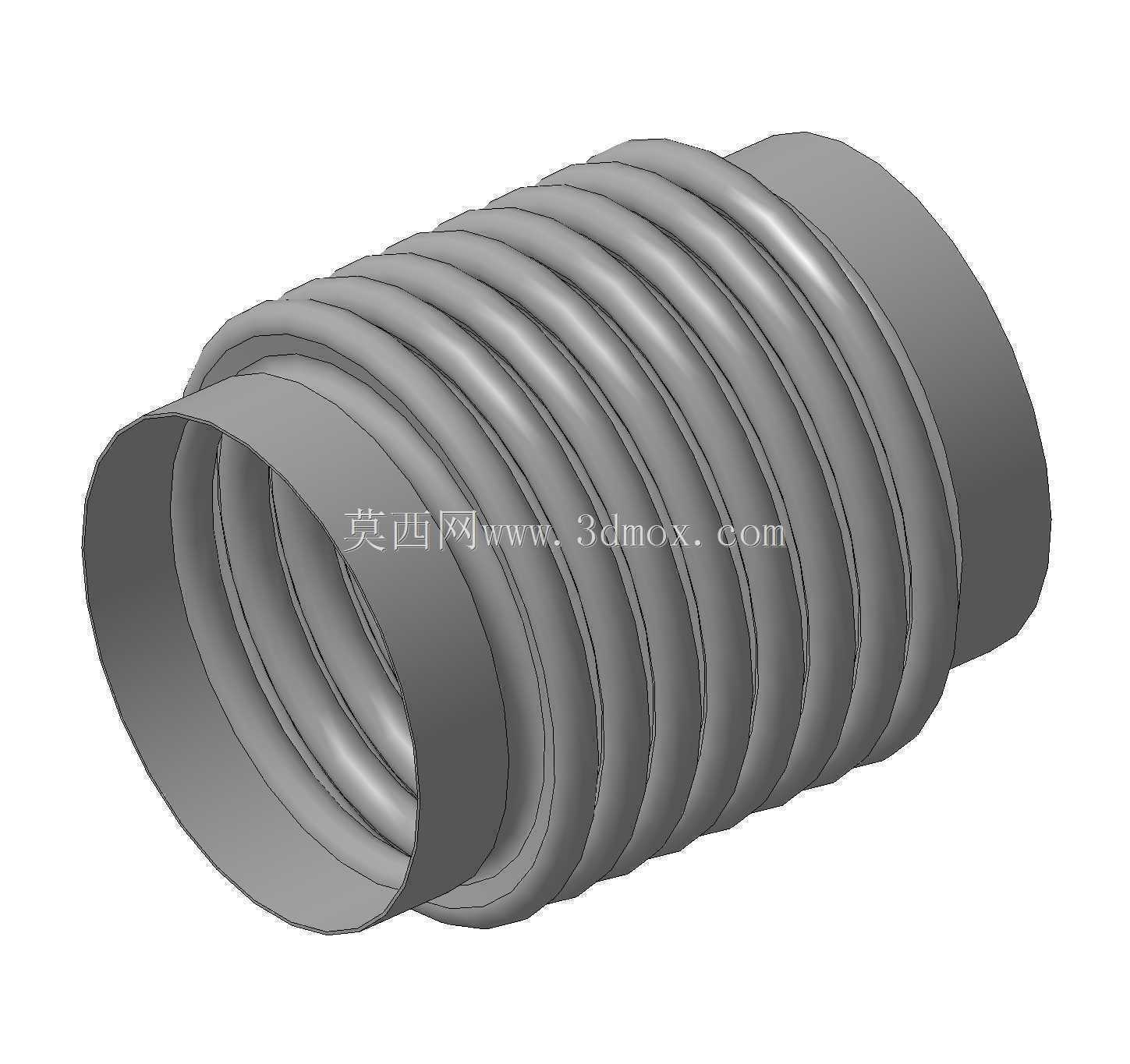

等径薄壁环形波纹金属连接软管

　　这类环形波纹结构的金属软管，在工业管路系统里的应用场景覆盖极广，从化工介质输送管线的热位移补偿，到通风除尘系统的振动隔离，再到设备进出口的硬管对接偏差修正，都能看到这类构件的身影。不同于螺旋波纹管的连续旋压成型结构，这款等径环形波的设计，在径向刚度控制上做了针对性调整，波峰与波谷的圆弧过渡半径经过反复校核，既保证了轴向伸缩的柔顺性，又避免了大变形下波壁出现应力集中导致的疲劳开裂。

　　从实际使用的功能特性来看，这款波纹管的核心作用是在两段刚性管路之间建立柔性连接边界，一方面可以吸收管路因介质温度变化产生的轴向、少量角向与横向位移，避免硬管连接在热胀冷缩过程中对焊缝、法兰接口产生过大的拉扯应力；另一方面可以阻断设备运行产生的振动沿管路传递，比如风机、水泵这类旋转设备的进出口安装这类波纹管，能有效降低振动传导带来的管路共振、紧固件松动问题。和编织网套加强的高压波纹管不同，这款光壁无网套的结构适用于低压、无强脉冲载荷的管路场景，比如常压通风、低压给排水、常温无腐蚀气体输送等工况，波壁的厚度经过匹配设计，在满足承压要求的前提下尽可能降低了弯曲刚度，安装时不需要太大的外力就能调整对接角度，适配现场安装时的小幅位差。

　　设计过程中首先要确定的是波距与波高的参数匹配，波距过小会导致波纹管的轴向补偿量不足，波距过大则会让波壁在承压时出现失稳鼓胀的问题，这款模型的波距与管径比例控制在合理区间，单波的轴向补偿量经过计算可以满足常规管线的位移补偿需求，同时波谷的内径与两端直边段的内径保持一致，不会在管路内部形成突缩结构，避免介质流经时产生额外的流阻与紊流，对于输送含细小颗粒的介质场景，这种等内径设计也能减少颗粒在波谷处的沉积，降低管路堵塞的风险。两端的直边连接段长度经过优化，足够支撑焊接、卡箍连接或者法兰对接的安装需求，不会因为直边过短导致焊接时热量传导到波峰区域，造成波壁退火软化影响结构强度，也不会因为直边过长浪费材料、增加不必要的管路刚性。

　　从安装边界来看，这款波纹管的两端为等直径圆柱直边，安装时需要注意预留的压缩量不能超过设计允许的最大轴向补偿量，拉伸量也要控制在弹性变形范围内，避免波壁出现塑性变形。如果是用于角向位移补偿的场景，要根据偏转角度核算对应的波纹管有效长度，不能强行掰弯波纹管来对接存在较大偏差的管口，否则会导致局部波峰变形量过大，提前出现疲劳破损。和管路对接时，两端的连接部位要保证同轴度，避免安装时给波纹管施加额外的剪切应力，尤其是采用硬连接方式时，要先固定好两端的管路，再进行波纹管的对接安装，不能借助波纹管的变形来强行拉扯对口，否则长期运行过程中波壁的交变应力会大幅缩短使用寿命。另外在选型匹配时，要根据管路的通径直接选择对应规格的波纹管，不能通过变径接头来连接通径不匹配的管线，否则会导致介质流道突变，既增加流阻，也会让波纹管的受力状态偏离设计工况，影响使用可靠性。

　　不同于橡胶材质的柔性软管，金属材质的这类波纹管耐温范围更宽，不会因为长期接触高温介质出现老化开裂问题，也不会因为接触常见的工业油气出现溶胀变形，在户外使用时也具备更好的耐候性，不需要额外做防老化防护。波峰的圆弧过渡设计也避免了应力集中点的出现，在反复伸缩变形的工况下，疲劳寿命比直角折边的波纹管结构提升明显，适合用在存在频繁位移、振动的管路连接位置。
