工业管路用无螺纹终端封堵结构件

　　在工业流体输送、气动控制回路的现场布设中，终端封堵是管路系统搭建时绕不开的细节需求，不同于常规带螺纹旋接的堵头，这类无螺纹终端塞适配的是特定快插式、卡接式的管路终端接口，常见于气动设备的预留气路端口、低压流体输送管线的临时封堵、模块化集成阀岛的未使用通路封闭场景，能在不做螺纹攻丝加工的前提下完成端口密封，避免管路内部进入粉尘、水汽造成元件卡滞或介质污染。从实际使用场景来看，这类封堵件多应用在车间气动工具供气管网、自动化设备的气路集成单元、小型低压流体实验台架的管路布设中，尤其是设备出厂时预留的扩展接口，在用户未加装对应支路时，就需要这类终端塞完成临时封堵，后续需要扩展支路时可直接拔出，不会像螺纹堵头那样存在螺纹锈蚀后难以拆卸的问题，

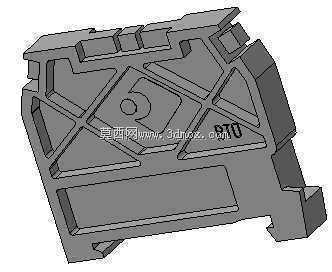

　　也不会因为反复旋接磨损接口内壁的密封面。从结构设计逻辑来看，该终端塞整体采用一体化注塑成型的结构，主体的加强筋布局完全贴合安装时的受力路径：插入端口时，侧壁的弹性卡接结构会顺着接口内壁的卡槽滑入锁定，不需要额外的紧固件就能完成轴向固定，表面的多道环形密封筋在插入后会和接口内壁形成过盈配合，实现径向的静密封，能承受常规气动系统0.8MPa以内的工作压力不会出现泄漏。外形上的多面防滑结构，是为了手动插拔时提供足够的摩擦力，不需要借助扳手等工具就能完成安装拆卸，适配现场快速调试、改线的作业需求。主体背部的三角加强筋布局，是为了平衡插拔时的受力，避免手动按压时结构发生翘曲变形，保证卡接结构能均匀受力卡入接口卡槽，

　　不会出现单侧卡接不到位导致的脱落、泄漏问题。从安装边界来看，这类终端塞的插入段尺寸完全适配对应规格的快插接口内径，插入深度控制在接口内部卡接环的锁定位置，不会过度插入顶到管路内部的其他元件，外露部分的外形尺寸小于接口周边的安装间隙，不会和相邻的管路接头、阀件产生安装干涉，即使是密集排布的阀岛端口，也能逐个完成封堵不会互相干扰。在实际选型使用时，需要注意该类封堵件适配的接口内径公差范围，过盈量太小会导致密封不足容易脱落，过盈量太大则会造成插入困难，甚至撑裂塑料材质的快插接口，建模时的尺寸公差需要按照快插接口的行业标准设定，密封筋的凸起高度控制在合理范围，兼顾安装便捷性和密封可靠性。另外，结构上的减重槽设计，

　　是在保证结构强度的前提下减少材料用量，降低单件成本，同时也能减少成型时的缩痕问题，保证零件的尺寸精度。这类零件虽然属于管路系统中的小型辅件，但如果选型或设计不当，出现封堵脱落的情况，会导致气动系统压力不足、流体介质泄漏，直接影响整套设备的正常运行，因此在建模时需要重点关注卡接结构的弹性变形量、密封筋的尺寸精度，以及整体结构的抗形变能力，确保在反复插拔使用后依然能保持足够的卡紧力和密封性能。
