手持单操作改良式绘图罗盘结构设计

　　在日常机械加工划线、教学绘图、钣金放样等场景中，传统两脚圆规或指针式罗盘存在操作繁琐的痛点：需要双手配合调整半径、固定针尖后旋转，单手操作时极易出现针尖滑移、半径偏移的问题，绘制出的圆度误差往往超过0.5mm，无法满足小范围精密划线的需求。这款改良罗盘的设计初衷，就是解决传统划圆工具单手操作稳定性差、无法同步确认绘制半径的问题，让操作人员在狭窄工位、高空划线、单手扶持工件的场景下，也能完成高精度的圆形划线作业。

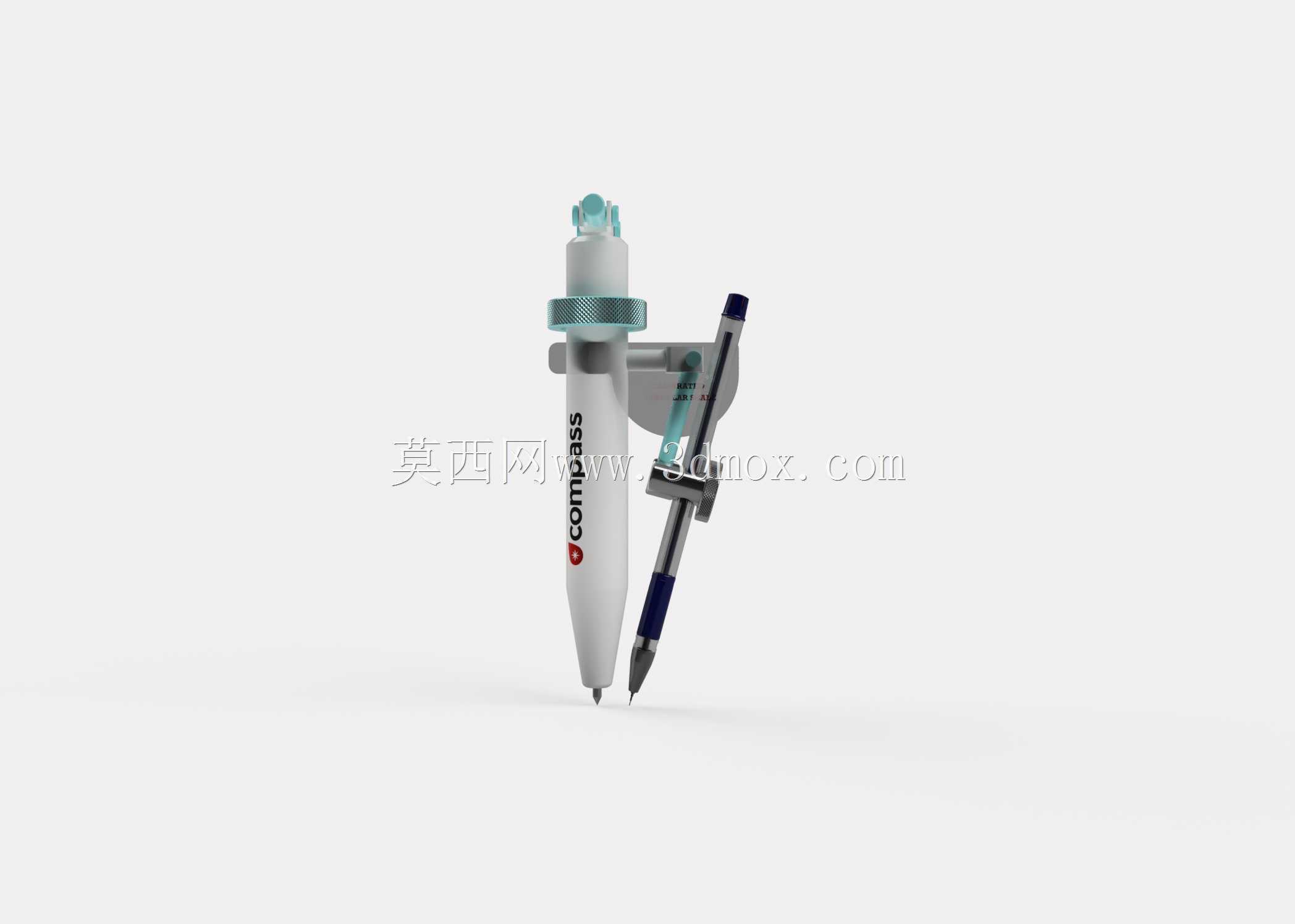

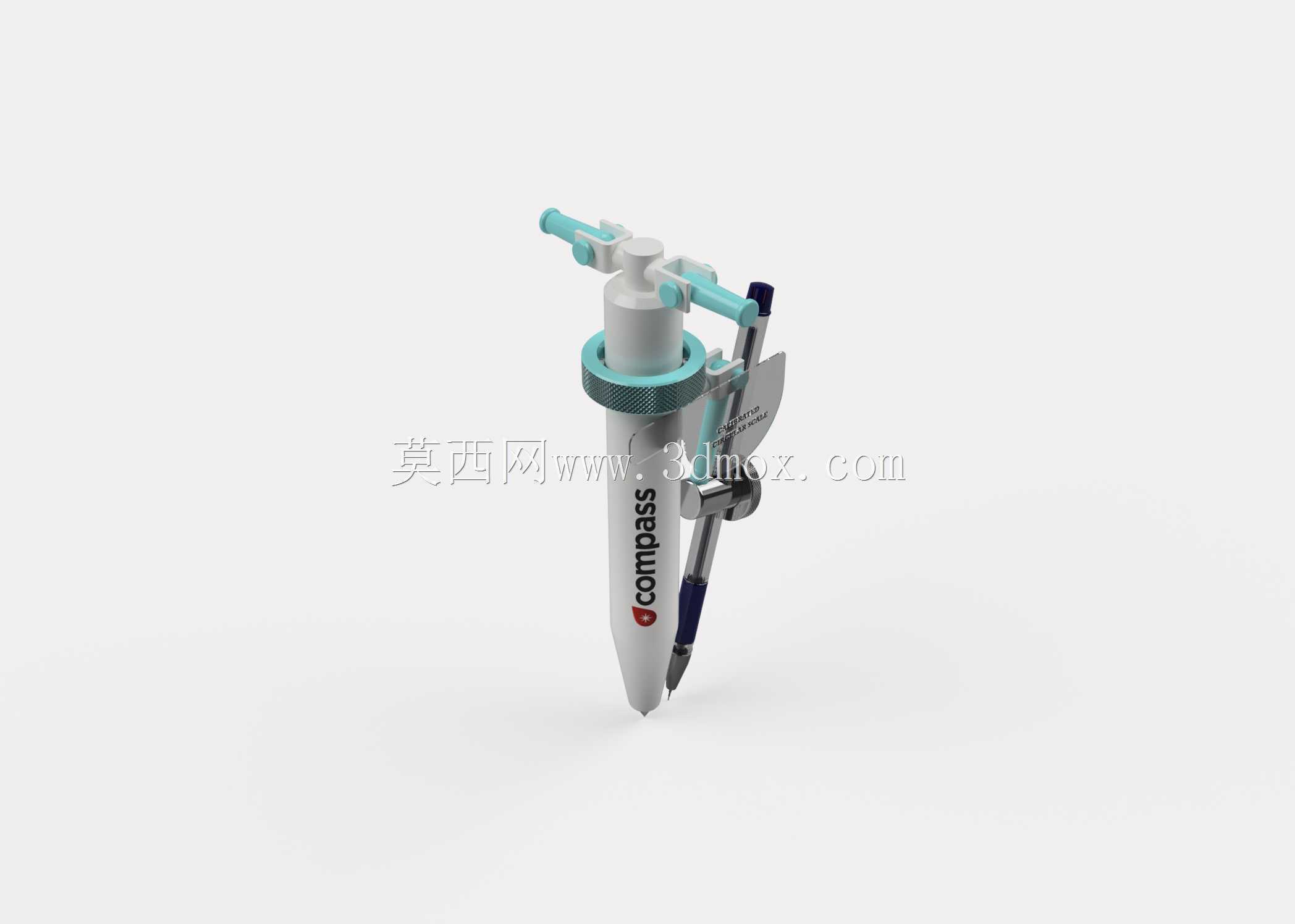

　　从功能特性来看，这款改良罗盘整合了划针握持、半径调节、实时测量三个核心功能模块。握持段采用符合人体工学的收腰造型，表面做防滑纹理处理，单手握持时拇指刚好落在顶部的调节旋钮位置，无需调整手位就能完成半径微调。划针组件采用弹性伸缩结构，接触工件表面时会自动适配0-3mm的平面高度差，避免硬接触导致的针尖崩损或工件表面划伤。半径测量刻度盘直接集成在握持段下方的旋转基座上，刻度精度达到0.5mm，调整半径时可以直接读取当前划针到中心定位点的距离，不需要额外借助直尺或卡尺测量，大幅缩短划线前的准备时间。

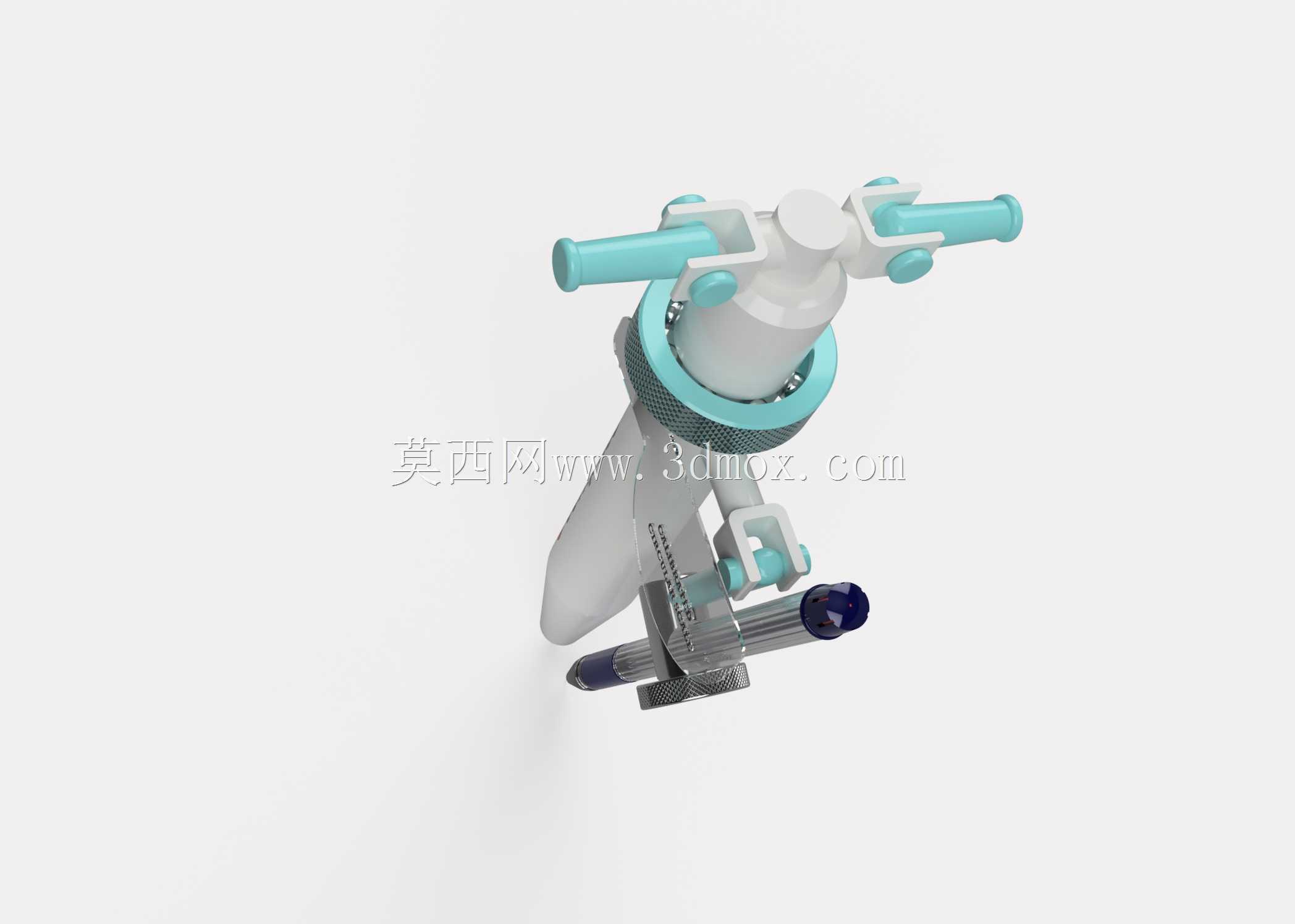

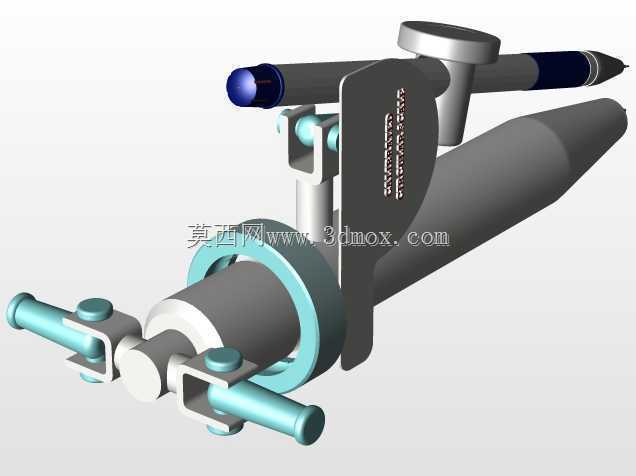

　　设计思路上，这款结构完全围绕单手操作的动作逻辑做布局：中心定位针位于装置最下端，使用时先将定位针抵在圆心位置，拇指旋转顶部的旋钮，通过内部的螺旋进给机构带动划针臂沿径向滑动，观察刻度盘调整到需要的半径后，保持握持压力均匀，整个手腕带动装置绕定位针旋转一周即可完成划圆，整个过程不需要第二只手辅助固定或调整。内部的进给机构采用细牙螺纹传动，导程为0.25mm，旋转调节时的阻尼感均匀，不会出现间隙窜动，调整到位后依靠螺纹自锁特性固定划针位置，旋转划线过程中半径不会发生偏移。划针臂采用轻量化铝合金材质，在保证结构刚性的前提下降低旋转时的离心力，长时间操作也不会出现手部疲劳。

　　从安装边界与外形尺寸来看，这款改良罗盘整体长度控制在150mm左右，最大握持直径32mm，划针的最大调节半径为50mm，最小可绘制半径5mm，完全覆盖日常小型零件划线、图纸绘图、薄板开孔标记等常见作业的尺寸需求。装置的旋转基座与握持段之间采用高精度微型轴承连接，旋转时的同轴度误差控制在0.02mm以内，保证绘制出的圆不会出现椭圆或折线缺陷。划针采用标准高速钢材质，磨损后可以直接替换通用规格的划针备件，不需要整体更换装置，降低长期使用成本。定位针的端部采用硬质合金镶尖，接触钢板、铝板、木板等不同材质的工件表面时都不会打滑，定位重复精度可达0.1mm。

　　在实际应用中，这款改良罗盘尤其适合模具修配时的现场划线、钣金件开孔定位、教学场景下的快速绘图、电子产品外壳打样标记等场景，相比传统圆规，操作效率可以提升60%以上，尤其是在操作人员需要一只手扶住工件、攀爬梯架作业、或者在狭小的设备内部做标记时，单手握持操作的优势更加明显。结构上没有多余的凸出部件，平时可以直接放在工具袋或笔袋中携带，不会勾挂其他工具。刻度盘采用激光蚀刻工艺，长期使用摩擦也不会出现刻度模糊的问题，适合车间多油、多粉尘的恶劣作业环境。
