直径56毫米表盘式机械比较仪结构

　　在机械加工车间的工序间检测环节、精密装配工位的形位公差校核场景里，这类带环形滚花表圈的机械式比较仪是一线质检与装配人员最常接触的接触式测量器具，它不需要像千分尺那样每次调整测砧量程，也不像光学测量设备对环境光线、振动有严苛要求，靠测杆的直线位移带动内部齿轮传动机构放大，就能把微米级的尺寸偏差通过表盘指针直观呈现，适合批量零件的快速比对测量。

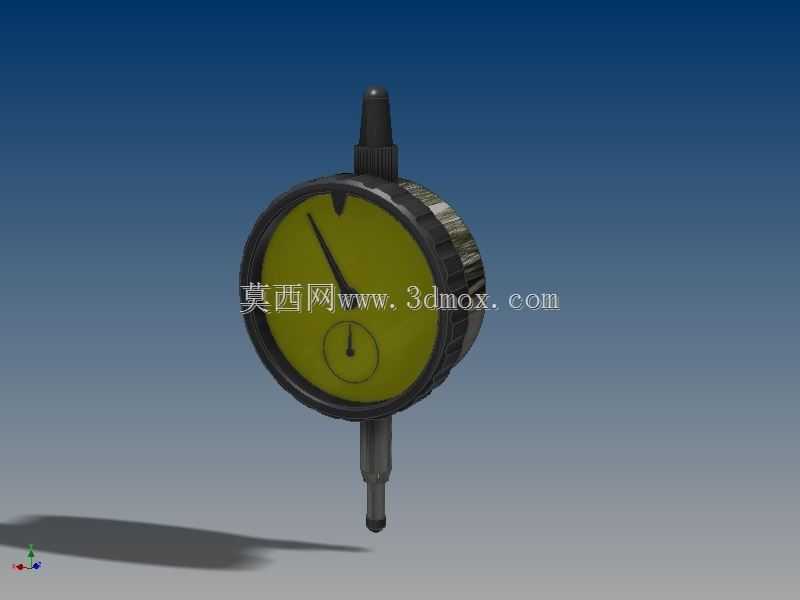

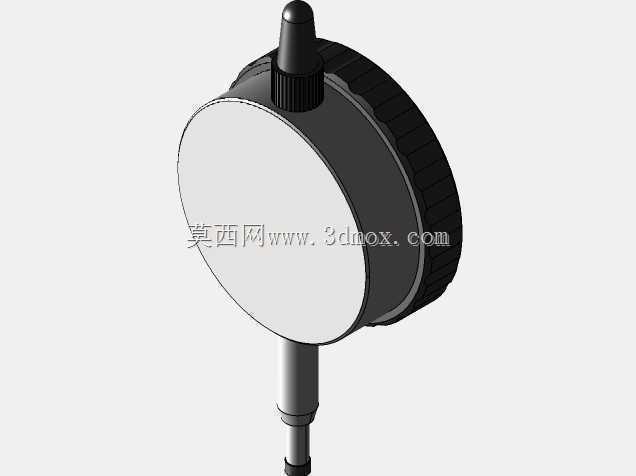

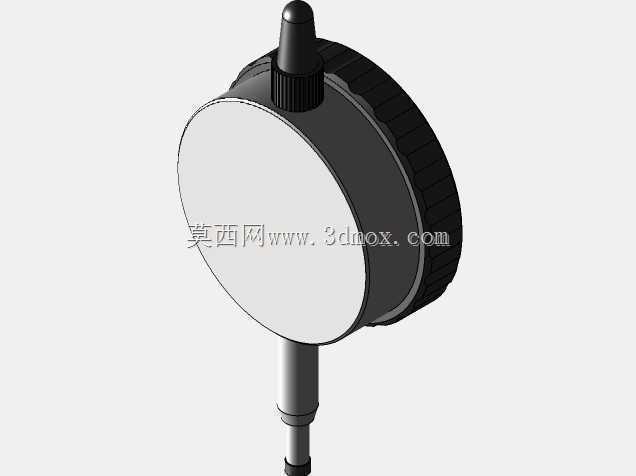

　　从结构设计逻辑来看，这款比较仪采用直径56毫米的圆形表盘布局，表圈做了周向滚花处理，方便操作人员在测量前旋转表盘做零位校准，不需要额外工具就能快速完成基准对位；测杆采用上下同轴布局，上端设置了提钮，测量时可以向上提起提钮让测杆回缩，避开被测零件表面后再缓慢释放，避免测头硬接触划伤工件表面或者撞坏内部传动构件，下端测头为标准硬质合金球头，耐磨性能优异，长期接触钢制、铝制零件表面也不容易出现磨损凹痕，能长期保持测量触点的形位精度。

　　实际使用场景中，这类比较仪通常会配合磁性表座或者专用测量台架使用，安装时需要保证测杆轴线与被测尺寸的测量方向完全重合，一旦出现偏角，测杆的直线位移量就会和实际尺寸偏差存在余弦误差，直接影响测量读数的准确性。它的测量行程属于小量程高精度范畴，适合检测零件的圆跳动、端面跳动、平面度偏差，以及批量加工零件相对于标准样件的尺寸偏差，比如轴类零件磨削工序后的外径尺寸一致性检查、轴承装配时的内圈端面高度差校核、冲压零件的平面度快速筛查，都能通过它快速完成读数，不需要复杂的操作流程，新入职的质检人员经过简单培训就能上手使用。

　　从安装边界尺寸来看，56毫米的表盘直径属于比较适中的规格，既不会因为表盘过小导致刻度密集读取出错，也不会因为表盘过大占用过多台架安装空间，表体尾部的测杆护套直径适配市面上绝大多数通用表座的装夹孔径，不需要额外定制转接套就能完成固定；表壳采用金属材质做密封处理，能阻挡车间内的切削液飞溅、金属粉尘进入内部传动机构，延长日常使用的维护周期，只有在长期使用后出现指针回程误差超差的时候，才需要拆开表壳做内部齿轮副的清洁与游丝调校。

　　在做三维结构建模的时候，需要重点还原几个核心配合关系：一是测杆与表体导套的滑动配合间隙，这个间隙既要保证测杆上下移动无卡滞，又不能过大导致测杆出现径向晃动，直接影响测量的重复性精度；二是内部齿轮传动的传动比匹配，要保证测杆每移动1毫米，指针在表盘上刚好转动对应刻度圈数，和实际量具的放大比完全一致；三是表圈与表壳的转动配合，要还原出表圈可周向旋转、但轴向无窜动的装配关系，模拟实际使用时旋转表盘对零的操作逻辑；四是测头与测杆的同轴度关系，保证测头的球心刚好落在测杆的轴线上，避免建模时出现偏心导致后续做运动仿真时出现测量偏差。

　　和普通百分表相比，这款比较仪的表圈直径做了针对性优化，更适合在空间相对紧凑的工装夹具上集成安装，比如多工位自动化检测设备的测量工位，就可以把这款比较仪直接装夹在夹具的安装支架上，配合工件的定位机构完成自动检测，不需要额外预留大尺寸的安装空间；表盘的刻度布局采用高对比度配色，指针与刻度线的辨识度高，操作人员在距离表盘半米左右的位置也能快速读取出偏差数值，适合生产线上的快速巡检作业。日常存放时需要注意让测杆处于自由放松状态，不能长期让测杆处于压缩状态，避免内部游丝长期处于受力状态产生弹性疲劳，导致测量精度出现漂移。
