工业车间顶置式集中除尘通风装置结构

　　这套顶置式除尘通风结构，主要适配大型焊接车间、打磨加工工段、物料破碎转运工位这类存在开放式扬尘点的生产场景，区别于工位侧吸或者移动式除尘设备，它采用车间顶部整体覆盖的布设逻辑，能在不占用地面作业空间、不干扰工件转运与人员操作动线的前提下，完成整个作业区域的含尘气流收集与导流。从实际使用逻辑来看，这类装置的核心作用是捕捉生产过程中上浮的焊接烟尘、打磨金属粉尘、轻质物料扬尘，避免无组织扩散的粉尘在车间内沉降堆积，或是被作业人员吸入，同时也能配合车间整体通风系统完成热废气的导流排出，尤其适合跨度较大、产尘点分散不固定的大空间生产车间，不需要针对每个单独工位布设独立吸尘臂，后期产尘工位调整时也不需要改动除尘管路的主体结构。

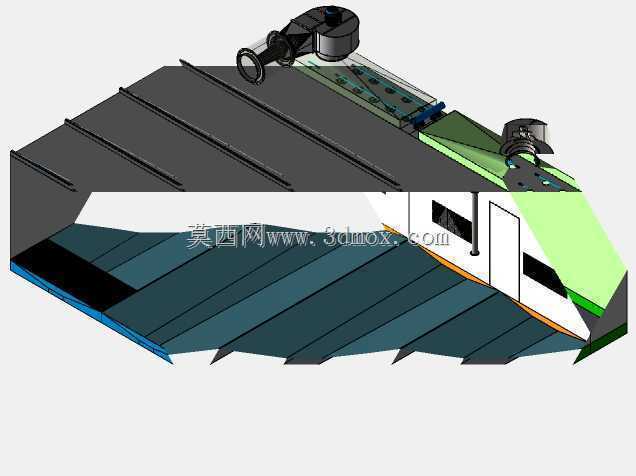

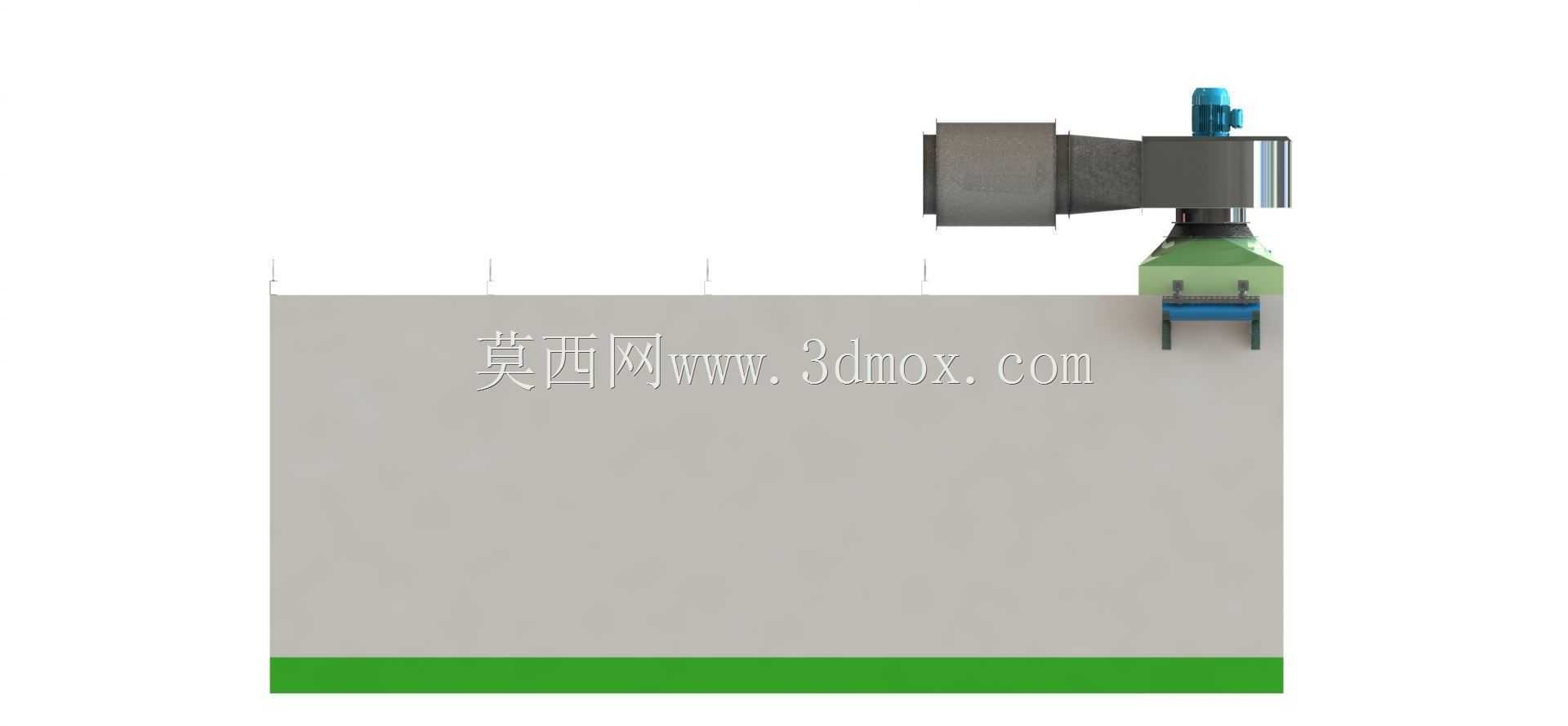

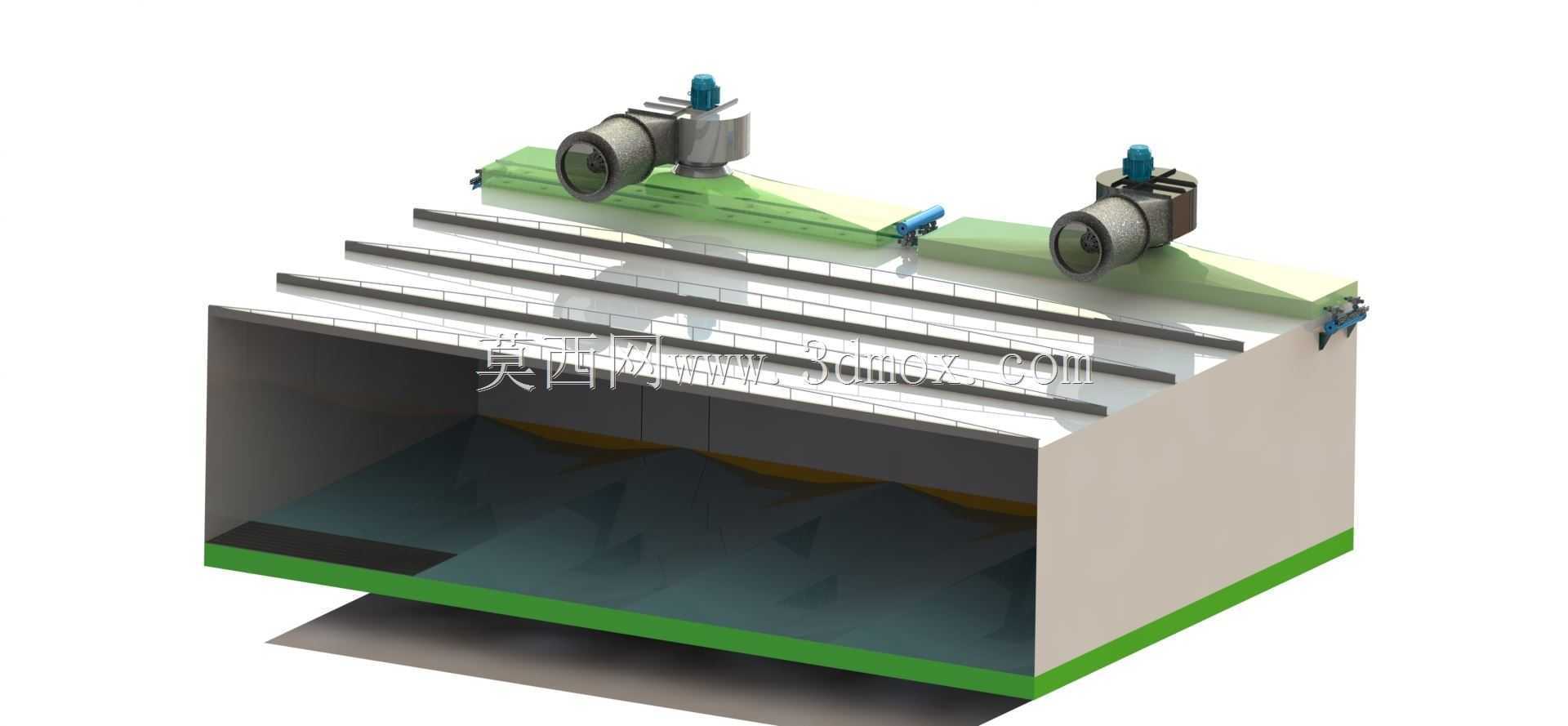

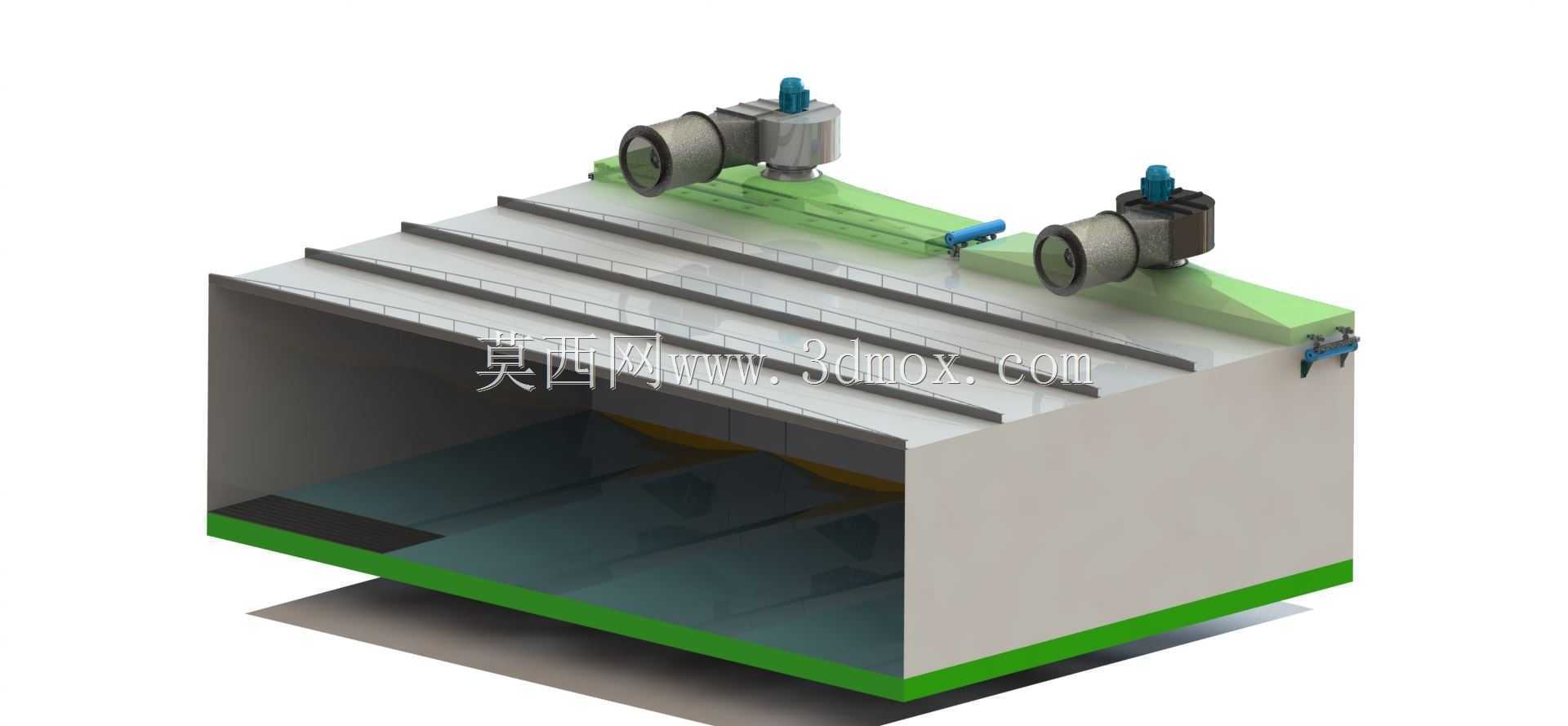

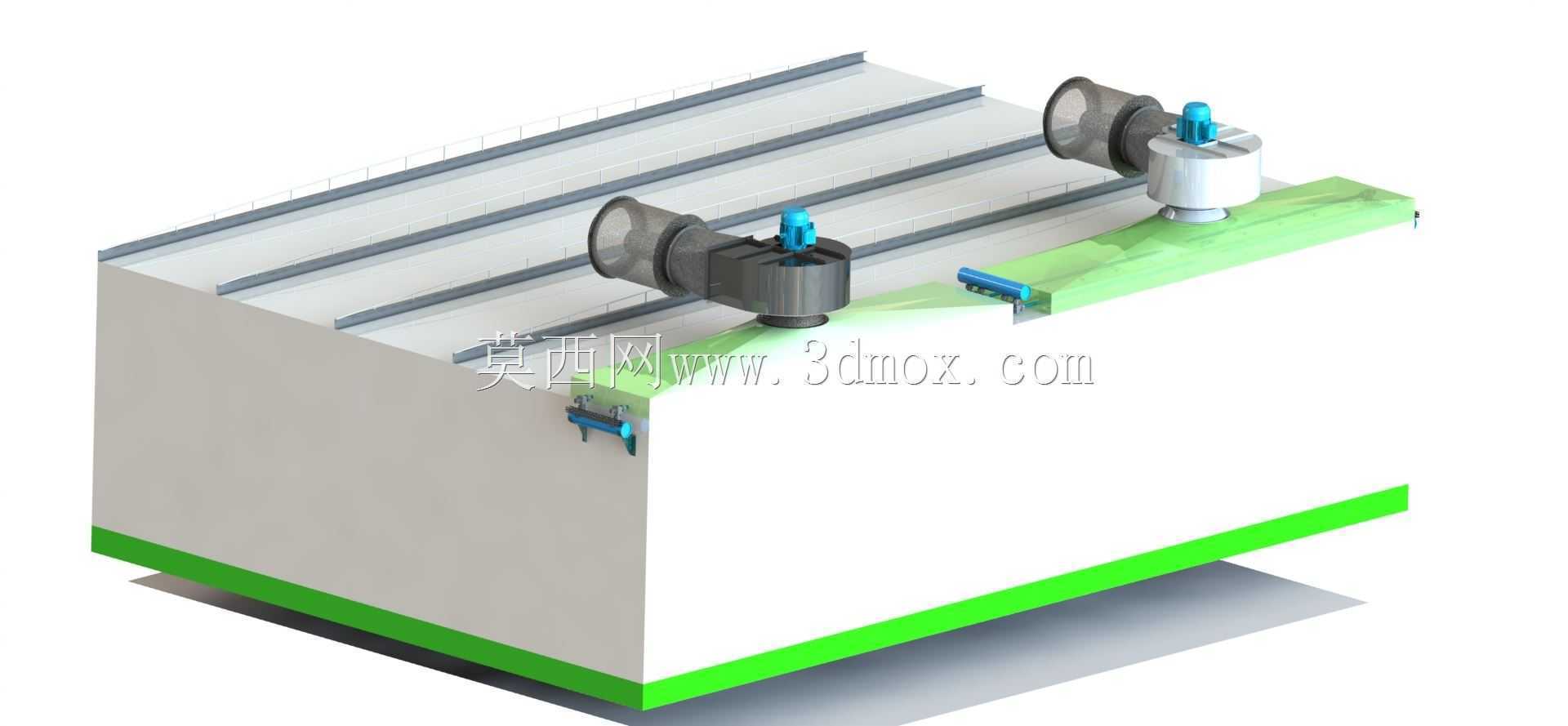

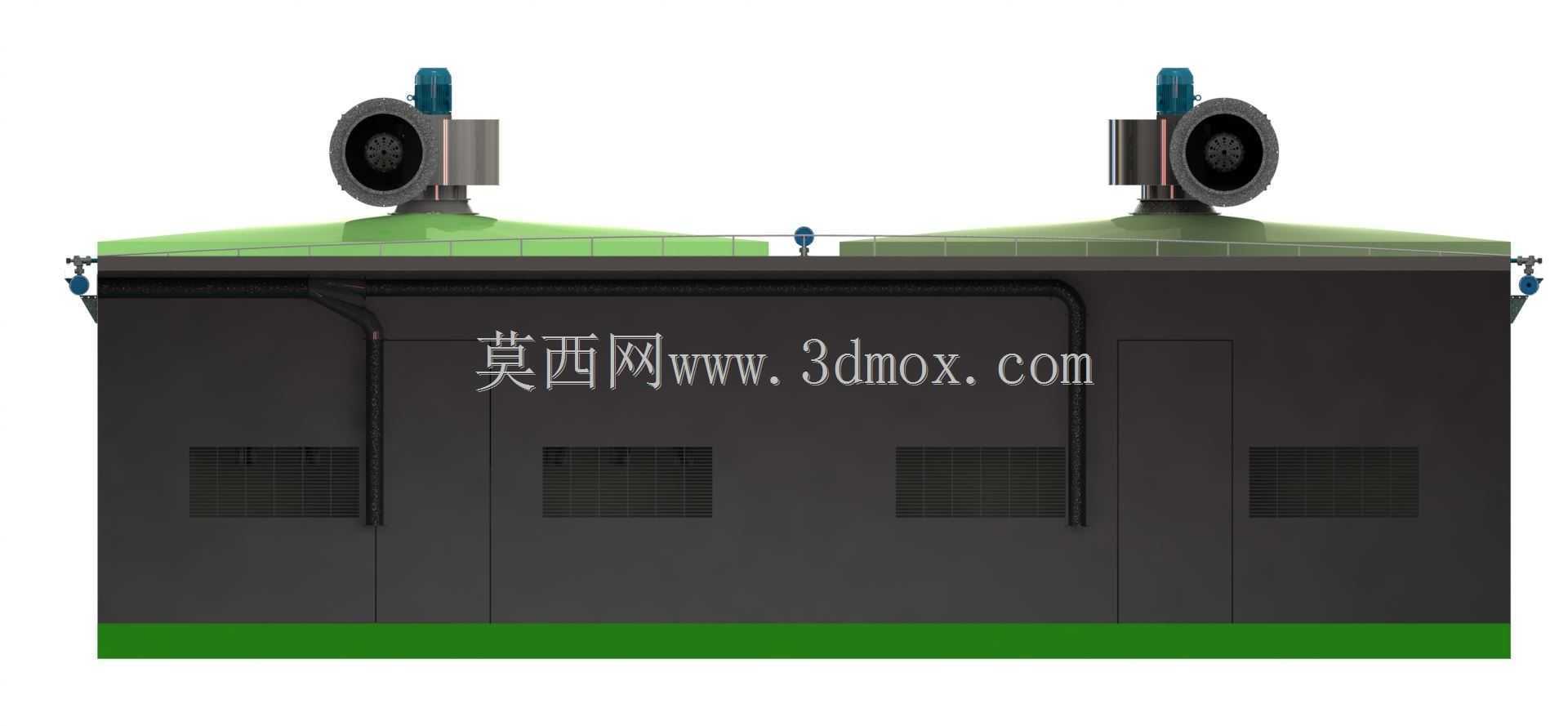

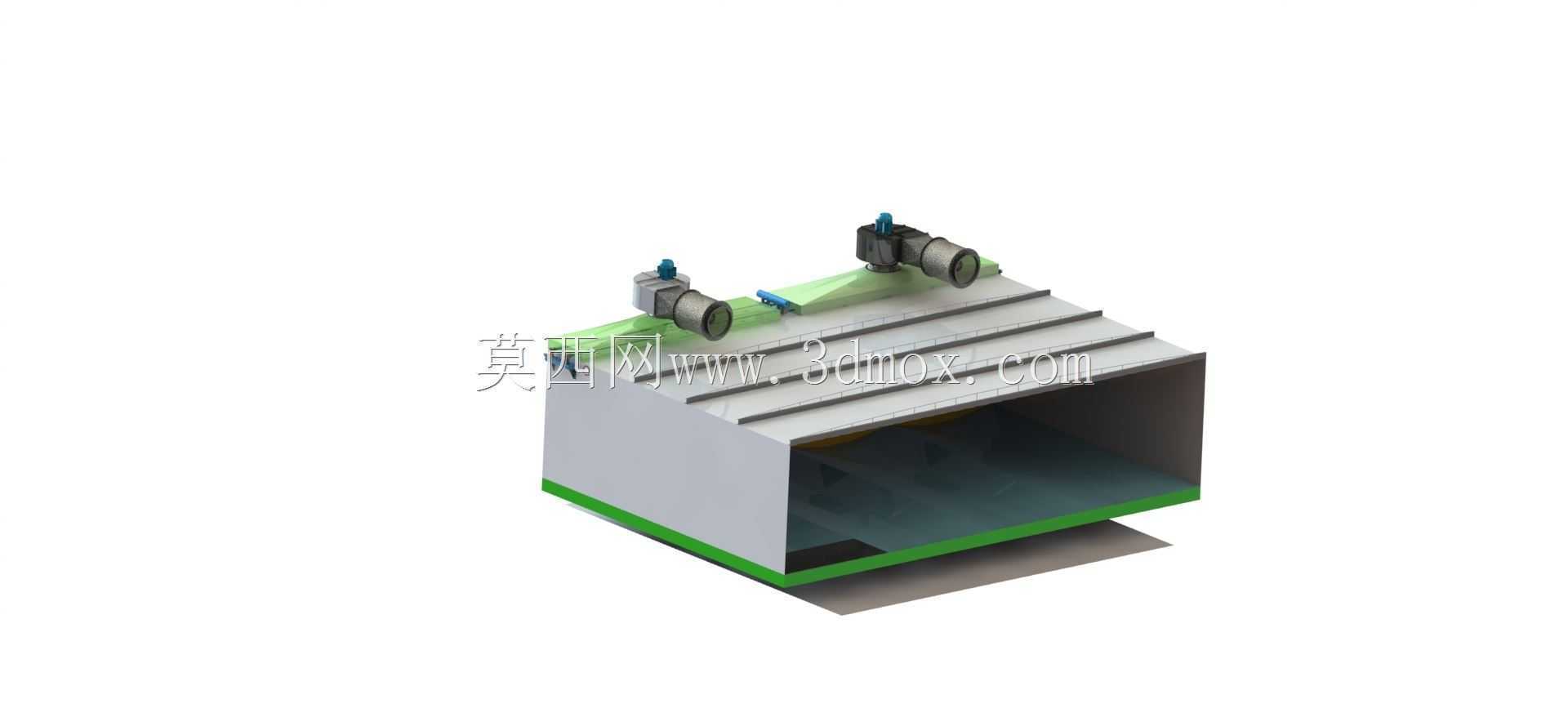

　　从结构设计思路上，整个装置采用长条形槽式集尘罩作为主体，罩体截面采用上窄下宽的渐扩形态，这种设计一方面是为了扩大下部的吸风覆盖范围，让上升的含尘气流能顺利进入罩内，另一方面渐扩的截面可以降低罩内气流流速，避免流速过快导致已被捕捉的粉尘在罩内二次扬起，同时也能均衡整个罩体长度方向上的吸力分布，避免靠近风机端吸力过大、远端吸力不足的问题。罩体顶部沿长度方向布设的两台引风单元，采用对称式布置，每台引风单元对应罩体一半长度的集尘区间，风机出口端设置导流弯头，将收集的含尘气流导入后续的除尘过滤主管路，这种双风机的配置可以在单台风机维护时，保留另一半区域的通风除尘能力，不需要整个车间的除尘系统完全停机。罩体下沿设置一圈绿色的密封挡边，采用柔性耐磨损的橡塑材质，安装时挡边下沿距离作业面的高度控制在合理区间，既不会因为过低干扰车间内行车的吊运作业，也不会因为过高导致外部横向气流干扰集尘效果，挡边的存在可以在罩体下部形成一个相对稳定的负压区，减少无组织气流从罩体侧面窜入，提升集尘效率。

　　在安装边界的设计考量上，整个装置采用顶部吊挂的安装方式，罩体顶部预设的吊挂点沿长度方向等距分布，每个吊挂点的承重载荷经过核算，适配常规工业厂房的钢结构屋架或者混凝土屋面的预埋吊点，安装时需要保证整个罩体沿长度方向的水平度偏差控制在允许范围内，避免罩体内出现倾斜导致的积灰死角。罩体的单段长度可以根据车间的实际跨度进行模块化拼接，相邻段之间采用法兰加密封胶条的连接方式，避免连接位置漏风影响负压效果。外形尺寸的适配逻辑上，罩体的宽度根据下方作业区域的宽度确定，通常比作业区域每侧宽出一定距离，保证边缘位置的上浮粉尘也能被有效捕捉，罩体的整体高度控制在不影响车间内最高设备运行、以及行车安全通行的净空要求以上，避免和车间内的其他工艺设备、动力管线产生干涉。

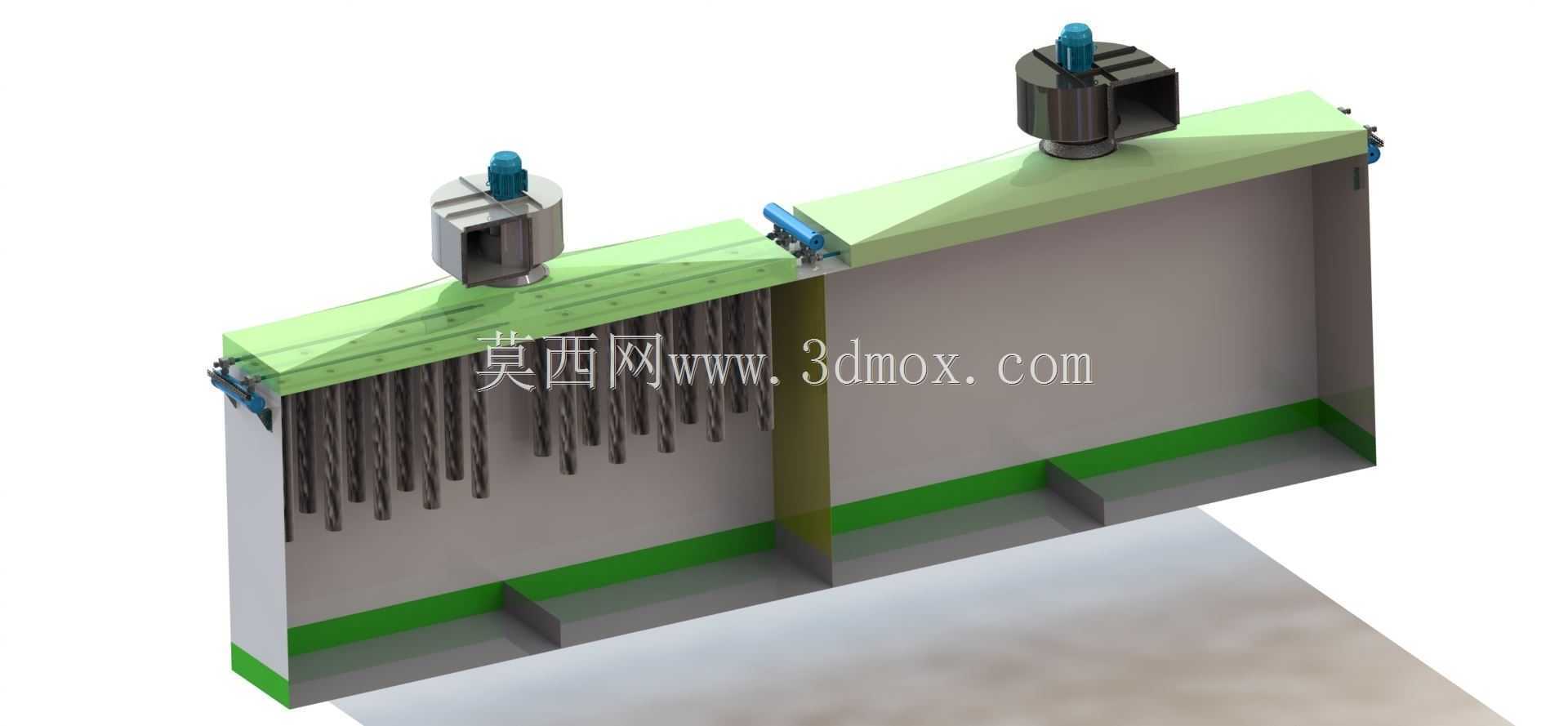

　　细节结构上，罩体内部设置多道平行的气流导流板，导流板沿罩体长度方向布设，角度经过流体仿真优化，可以将进入罩内的含尘气流平稳导向顶部的风机入口，避免罩内出现涡流区域导致粉尘沉积，减少后期人工清理罩体积灰的频次。罩体底部的边缘做圆弧过渡处理，避免尖锐的直角结构在安装或者维护过程中造成磕碰伤害，同时也能减少气流经过边缘时产生的湍流噪音。引风单元和罩体主体之间采用减震连接结构，内置减震垫阻断风机运行时的振动传递到罩体和屋面吊挂结构，降低设备运行时的结构共振噪音。整个罩体的外壳采用冷轧钢板折弯成型，表面做防锈喷塑处理，适应车间内可能存在的潮湿、轻微腐蚀的空气环境，延长设备的整体使用寿命。在和车间整体除尘系统的衔接上，风机出口的连接管采用标准管径设计，可以直接对接车间的集中除尘主管道，不需要额外做变径转接，降低现场安装的施工难度。
