可调角度斜置式工件承载支撑装置

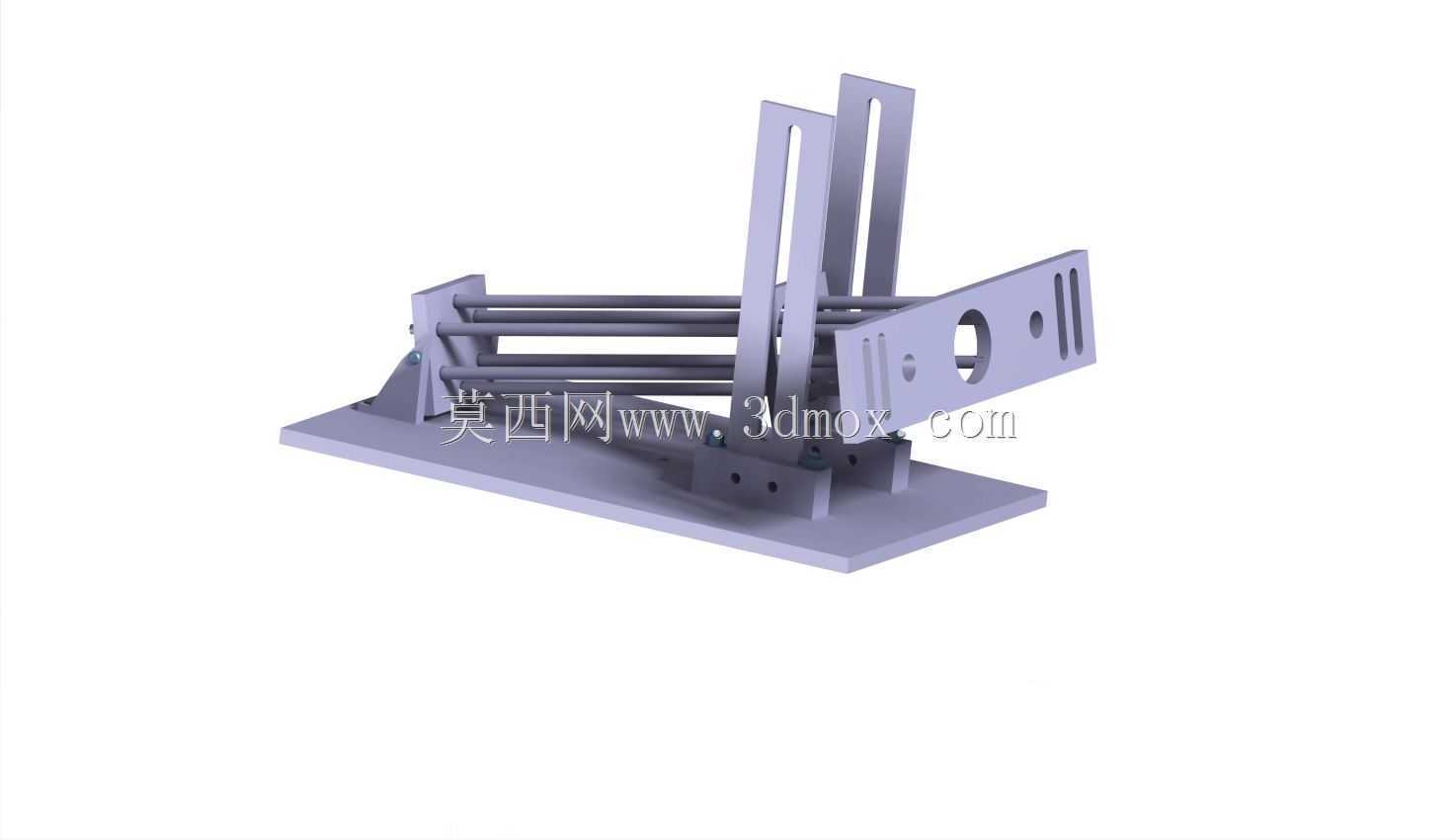

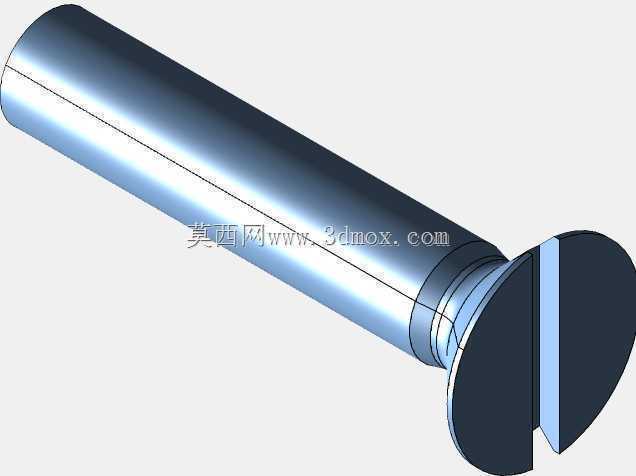

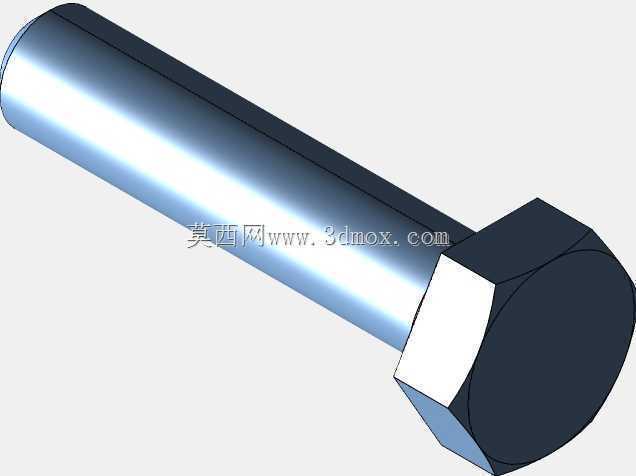

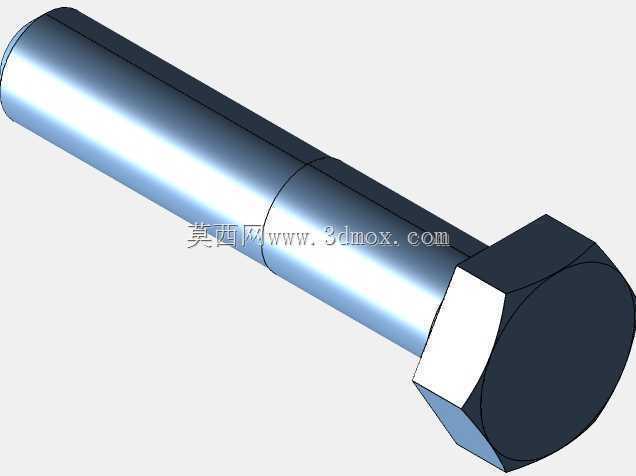

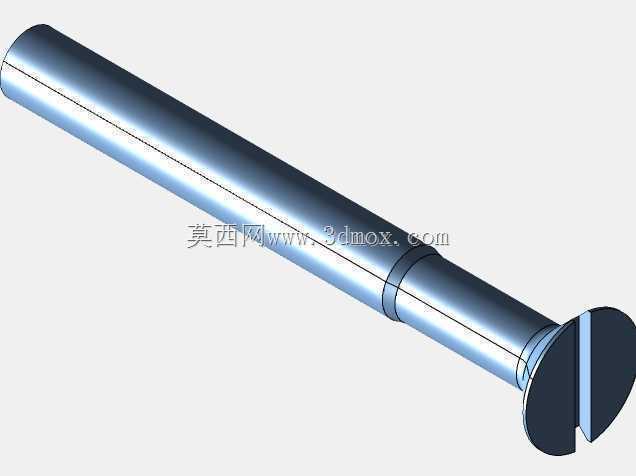

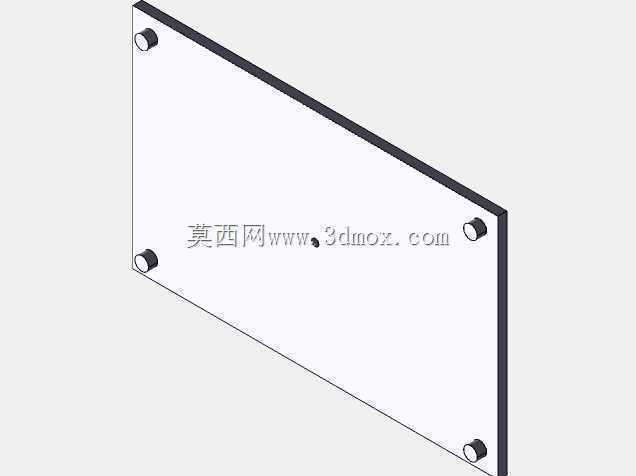

　　在小型零部件加工、教学实训台搭建以及非标自动化工位的工件定位环节，这类可调角度支撑装置的应用场景覆盖度极高，很多时候产线换型时需要临时调整工件的倾斜角度来适配焊接、涂胶或者视觉检测的作业角度，固定式支座往往需要重新加工安装面，不仅耽误换型时间，还会产生额外的加工成本，这款斜置可调支撑结构就是针对这类零散的角度适配需求设计的。从结构功能来看，底部的安装底板是整个装置的承载基准，底板上预留的沉头安装孔可以直接通过内六角螺栓固定在型材工作台或者钢板焊接台面上，安装时不需要额外做转接板，只要台面的平面度达到IT8级以上就能保证整个支撑结构的安装稳定性，不会因为底座贴合不严出现受力倾斜的问题。中间的平行导杆组件是承载滑动的核心，

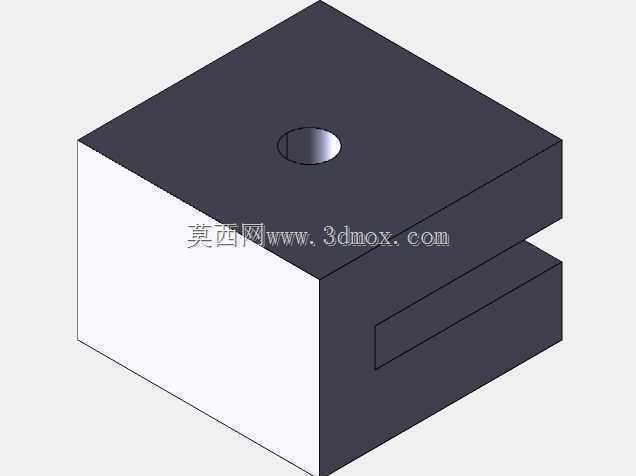

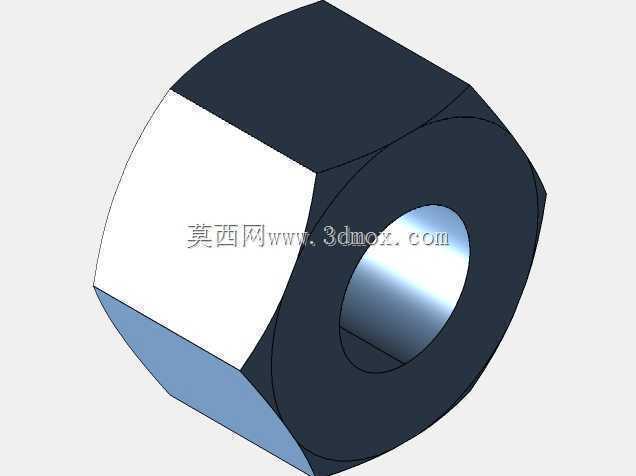

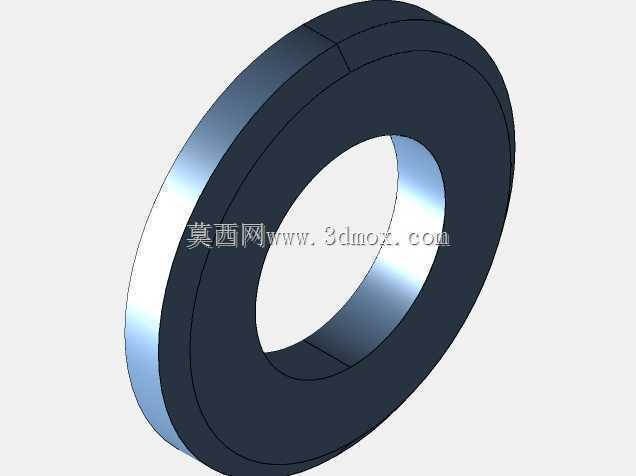

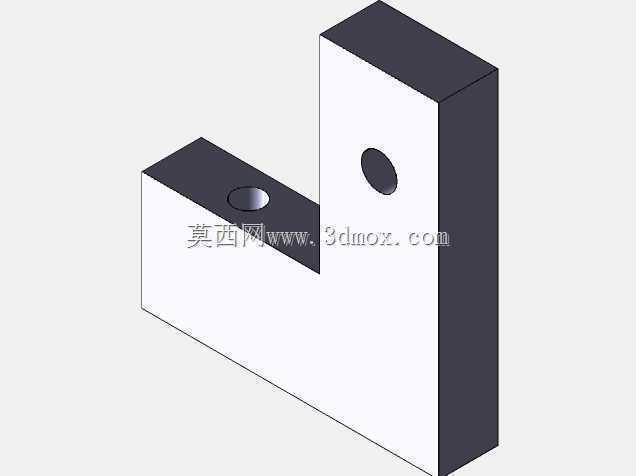

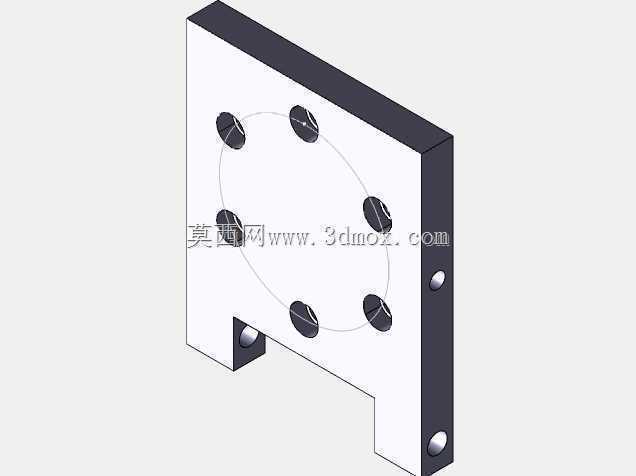

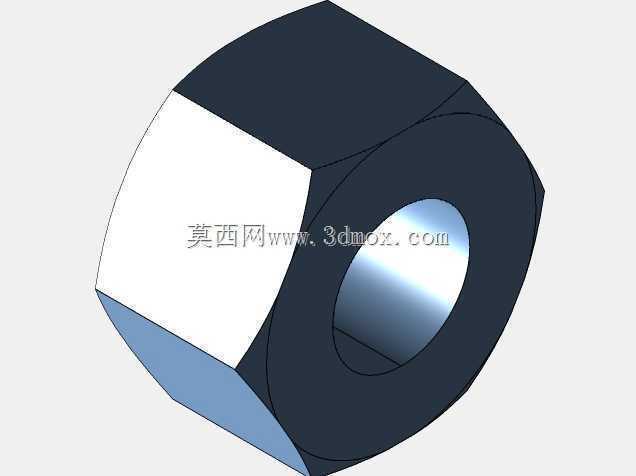

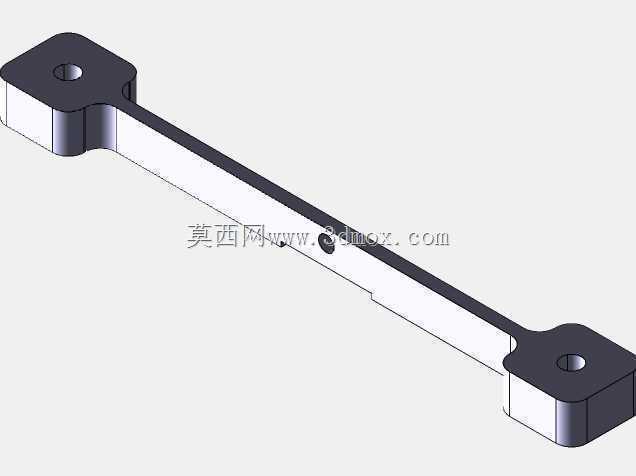

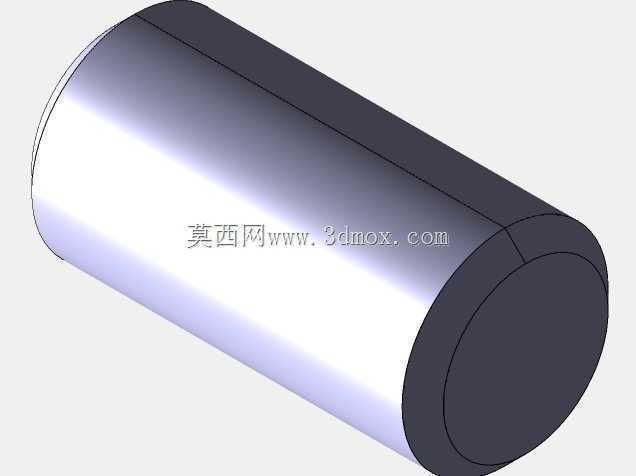

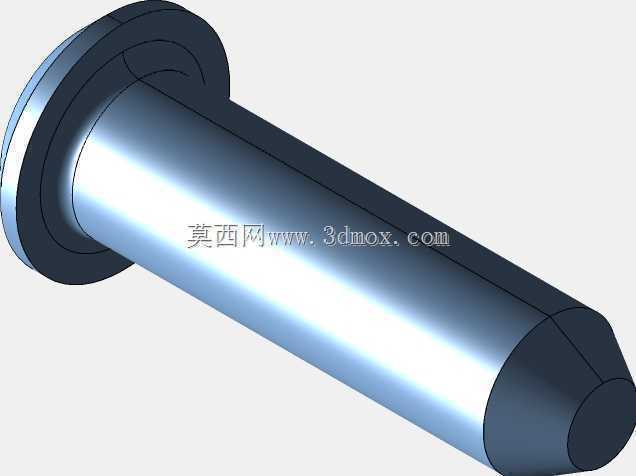

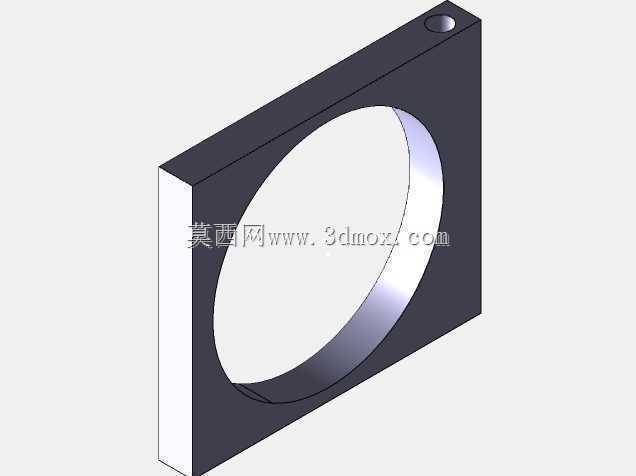

　　三根平行布置的光杆表面做了硬铬镀层处理，表面粗糙度控制在Ra0.8以内，滑动支座套在导杆上可以沿着轴向顺畅移动，移动过程中不会出现卡滞或者径向晃动的问题，导杆两端通过支座固定在底部的摆动架上，固定端的锁紧螺母可以调整导杆的预紧力，避免长期使用后导杆出现弯曲变形。两侧的立式支撑板上开有长条形调节槽，摆动架的铰接轴穿在调节槽内，不仅可以调整整个承载面的倾斜角度，还能根据工件的高度需求调整承载面的竖直高度，调整到目标位置后通过槽型螺母锁紧，锁紧后的结构抗侧向力能力可以满足50kg以内工件的承载需求，不会因为工件放置时的冲击力出现角度偏移。端部的定位立板上开有不同规格的定位孔和长槽，既可以通过定位销对工件上的工艺孔进行精准定位，

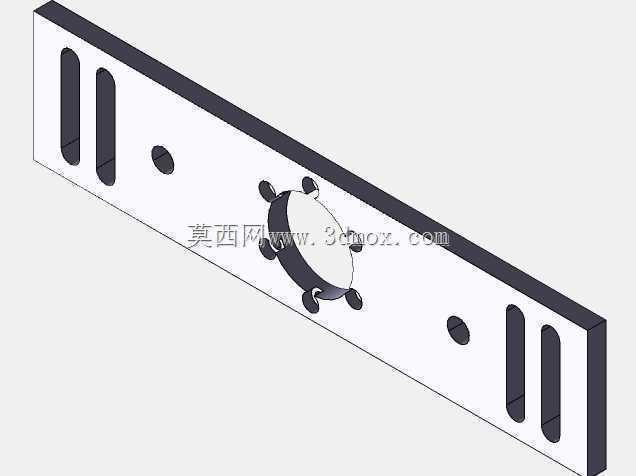

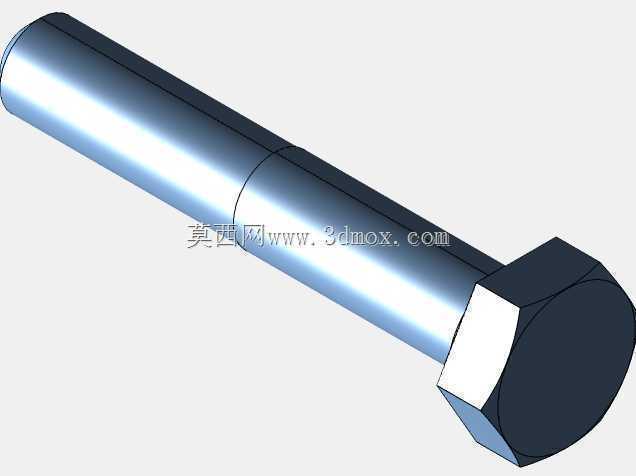

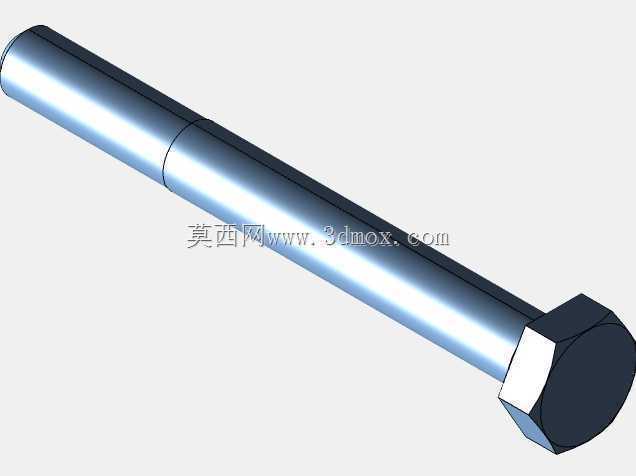

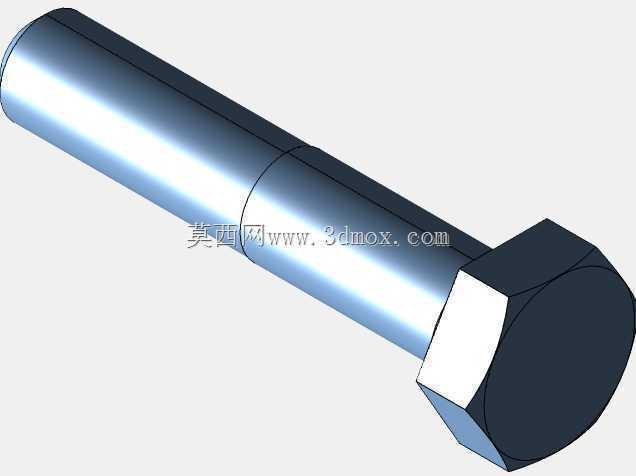

　　也可以通过绑带或者快速夹钳将工件压紧在承载面上，针对不同外形的工件不需要更换整个支撑装置，只要调整定位立板上的压紧点位置就能完成适配。设计过程中优先考虑了加工工艺的可行性，所有板类零件都可以通过激光切割下料后再做铣边处理，不需要开模或者复杂的五轴加工，普通的机加工车间就能完成全部零件的加工，装配时不需要专用工装，按照装配顺序依次锁紧螺栓就能完成整机装配，装配后的整体活动间隙控制在0.1mm以内，完全满足实训教学和轻型加工工位的定位精度要求。从安装边界来看，整个装置的底座长度控制在300mm以内，宽度在200mm左右，即使是狭小的实训台工位也能顺利放置，角度调节范围覆盖0到45度，基本覆盖了常见的倾斜作业需求，

　　不需要额外搭配角度块就能快速调整到目标角度。在实际使用过程中，这类支撑装置还可以搭配角度尺做角度校准，调整完成后可以在调节槽位置做刻度标记，后续同类型工件换型时可以直接对准刻度快速锁紧，减少重复调整的时间。结构上没有采用复杂的传动组件，所有活动部位都是刚性接触配合，长期使用后的维护成本极低，只需要定期在导杆表面涂抹少量润滑脂就能保证滑动顺畅，不需要更换易损件，对于教学场景下的频繁操作也能保持足够的结构耐用性，不会因为学生的反复调整出现结构松动或者损坏的问题。
