壁挂式手动冲压执行机构三维设计

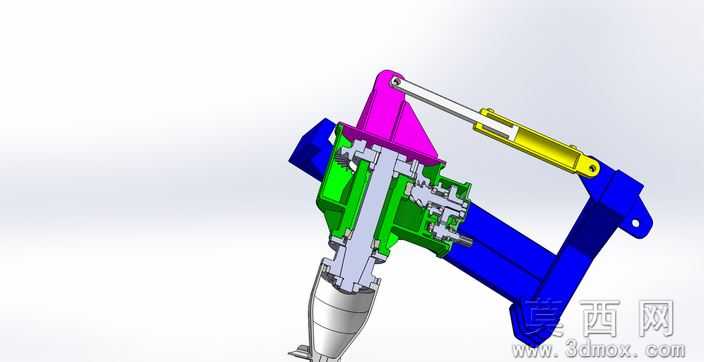

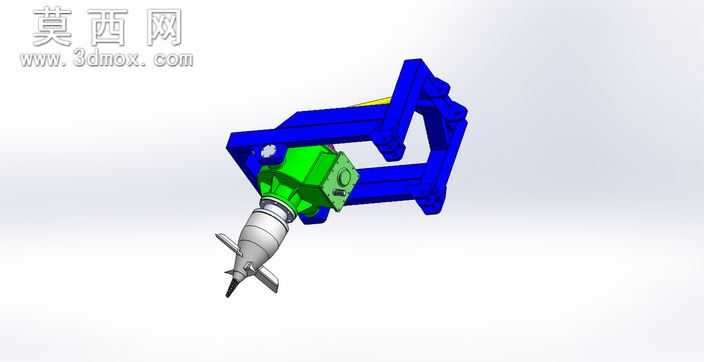

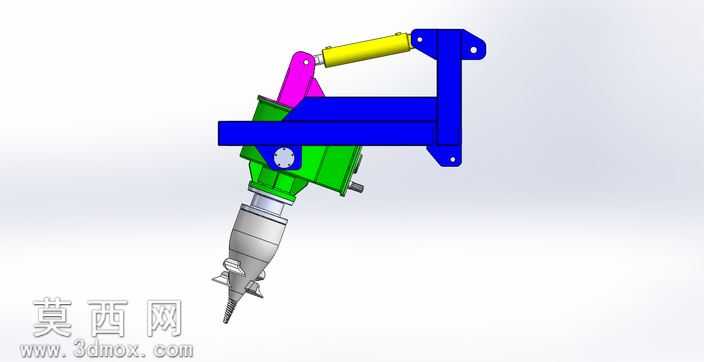

本作品为壁挂式手动冲压执行机构的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对所有零部件的尺寸参数进行了精准定义，确保各运动部件之间无干涉、运行顺畅。整体结构采用模块化设计思路，分为壁挂安装基座、手动驱动杠杆、冲压执行头、导向定位组件四个核心部分，各模块之间通过标准紧固件连接，既保证了整体结构的刚性，也便于后期的拆装维护。材质渲染阶段，针对不同部件的实际应用场景匹配了对应的材质属性：壁挂基座采用高强度铸铁材质，渲染时赋予其哑光深蓝色金属漆效果，还原铸铁件表面的厚重质感与防锈涂层特征；手动驱动杠杆部分采用工程塑料与金属嵌件结合的结构，黄色的操作手柄做了防滑纹理处理，渲染时突出塑料材质的半哑光质感与金属嵌件的金属光泽；冲压执行头部分采用合金工具钢材质，银色金属表面做了淬火后的细腻纹理处理，清晰呈现出工作部位的硬度特征；中间的连接传动部件分别采用粉色、绿色的区分色渲染，便于快速识别不同的功能模块，直观展现结构的装配关系。结构设计上充分考虑了手动操作的人机工程学，驱动杠杆的力臂长度经过反复测算，确保操作人员施加较小的力即可在冲压头获得足够的工作压力，导向组件采用直线导向结构，保证冲压过程中执行头的运动轨迹精准无偏移，避免出现冲压错位的问题。壁挂式的安装设计可以有效节省工作台面空间，适合小型加工场景的定点冲压作业，整体模型完整还原了机构的运动原理，所有铰接部位都保留了合理的运动间隙，可直接用于运动仿真验证，也可作为同类小型手动冲压设备的设计参考模板，为后续的工程化落地提供完整的三维数据支撑。
