小型手动管材弯曲加工设备结构设计

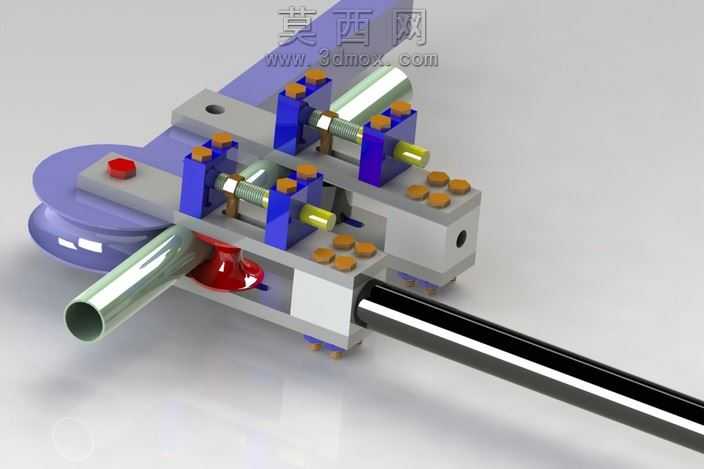

本作品为学术项目研发的小型手动管弯曲机三维建模成果，整体建模过程严格遵循机械设计的尺寸配合规范，在三维软件环境中完成了所有零部件的参数化建模与整机虚拟装配。模型的材质渲染贴合实际工业设备的视觉表现：机身主体采用哑光灰铸铁材质表现基座的厚重质感，夹块与定位模块采用深蓝色工程塑料材质区分功能部件，调节螺杆、导向轴等传动件赋予抛光金属材质，操作按钮分别使用醒目的红色与黄色烤漆材质，待加工管材采用亮面不锈钢材质，不同材质的光影过渡自然，清晰区分了各功能模块的边界。结构设计上，设备采用卧式布局，左侧设置带定位槽的弯曲成型轮，中部配置两组可调节间距的夹紧固定模组，每组模组通过橙色旋钮式紧固件实现管材的快速装夹，夹紧块内置V型定位槽适配不同管径的圆管装夹需求，模组下方设置滑动导轨可沿机身滑槽调整位置，适配不同弯曲半径的加工需求，右侧设置长导向套为管材送进提供稳定支撑，机身表面预留多组定位孔位实现弯曲角度的精准限位。设计思路围绕小型化、易操作、低成本的手动加工需求展开，摒弃了复杂的液压或电动驱动结构，通过纯机械结构实现管材的冷弯加工，既满足小批量管材弯曲的加工精度要求，又大幅降低了设备的制造成本与维护难度，所有运动部件均做了干涉检查，确保手动操作过程中各部件运动无卡滞、无碰撞，装配关系完全符合实际机械加工的装配工艺要求，可直接作为手动弯管设备加工制作的三维参考依据。
