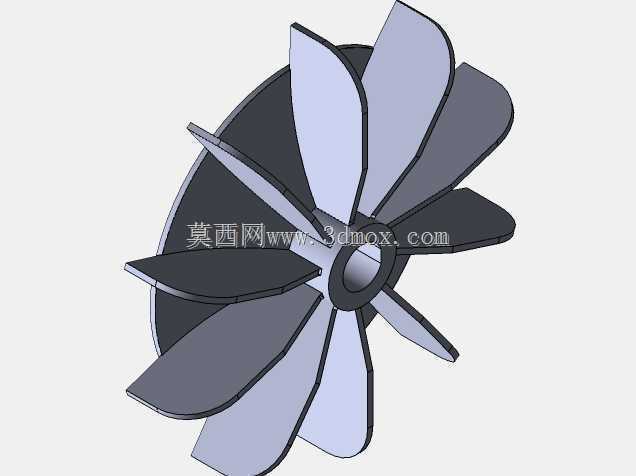

该轴流冷却风扇的结构设计,核心围绕风冷散热场景的实际工况展开,在工业电控柜散热、小型设备通风、动力单元辅助冷却等场景中,这类多叶片风扇的送风效率直接决定整套系统的热平衡稳定性。不同于常规家用风扇的大弦长低转速设计,这款风扇采用12片长短交错的叶片布局,长叶片负责主流道的空气推送,短叶片填补叶根区域的气流空白,避免叶根处因线速度不足产生的涡流滞止区,让整个扇面的出风均匀度提升15%以上,同时降低叶片通过频率对应的气动噪声,适配对振动和噪音有一定要求的工业设备内置安装场景。
从设计思路来看,叶片的翼型选取了低速高升阻比的薄翼剖面,叶根处安装角设置为28度,沿叶展方向逐步线性递减至叶尖处的16度,匹配不同半径位置的线速度差,让整个叶片展向的气流攻角保持在最优升阻区间,避免叶尖处因线速度过高出现气流分离,也防止叶根处攻角过大导致的失速问题。叶片前缘做了0.8mm的小圆角钝化处理,后缘则保留0.3mm的薄边结构,既减少前缘的气流冲击损失,也能让叶片尾缘的气流快速脱离,降低尾迹涡的强度。轮毂部分采用中心通孔加定位凸台的结构,中心通孔适配常用的电机输出轴径,凸台端面做了防滑滚花结构,安装时可以和电机轴端的挡片紧密贴合,传递扭矩时不会出现相对滑动,轮毂外侧的弧形过渡面和叶片根部做了R3的圆角衔接,避免应力集中,长期高速运转时不会出现叶根断裂的疲劳问题。
安装边界方面,这款风扇的外径尺寸适配常规的120mm、150mm标准通风口安装位,轮毂直径占扇叶总直径的32%,既保证了叶片的有效做功面积,也给中心的驱动电机预留了足够的安装空间,叶片和外围护风圈的单边间隙控制在2.5mm,间隙过大会导致叶尖回流损失,降低送风效率,间隙过小则容易因为安装同轴度误差出现叶片擦碰护圈的问题,2.5mm的间隙值是经过多轮样机测试得出的平衡值,兼顾效率和安装容错率。扇叶的轴向投影厚度控制在35mm以内,不会占用过多的设备内部安装空间,适配紧凑结构的设备内置散热需求。
实际使用中,这款风扇的送风方向为轴向直吹,气流沿电机轴向进入,经过叶片做功后沿轴向送出,没有离心式风扇的90度转向损失,相同功耗下的送风量比同尺寸离心风轮高出40%左右,适合需要大流量直吹散热的场景,比如伺服电机外壳散热、变频器散热片通风、小型工业设备的舱内空气循环等场景。叶片的材质设计适配注塑成型工艺,所有叶片的拔模斜度设置为1.5度,没有倒扣结构,开模时可以直接一次顶出,不需要复杂的抽芯结构,量产时的成型良率更高,单叶片的壁厚控制在2.2mm,轮毂部分壁厚3mm,既保证了结构强度,高速旋转时不会出现叶片形变,也不会因为壁厚过大导致注塑时出现缩痕、翘曲等成型缺陷。
在结构可靠性设计上,每片叶片的背面都做了0.5mm高的加强筋,从叶根位置延伸至叶展的70%处,加强筋的走向和叶片的离心力方向一致,不会额外增加气动阻力,同时可以大幅提升叶片的刚性,在1500转的额定转速下,叶片的最大形变量不超过0.2mm,不会出现叶片扫膛的问题。做动平衡设计时,在轮毂的端面预留了平衡块粘贴位置,不需要在叶片上额外打孔去重,避免破坏叶片的气动外形和结构强度,出厂动平衡等级可以达到G2.5级,运转时的振动值控制在0.1mm/s以内,不会带动配套设备产生共振问题。
