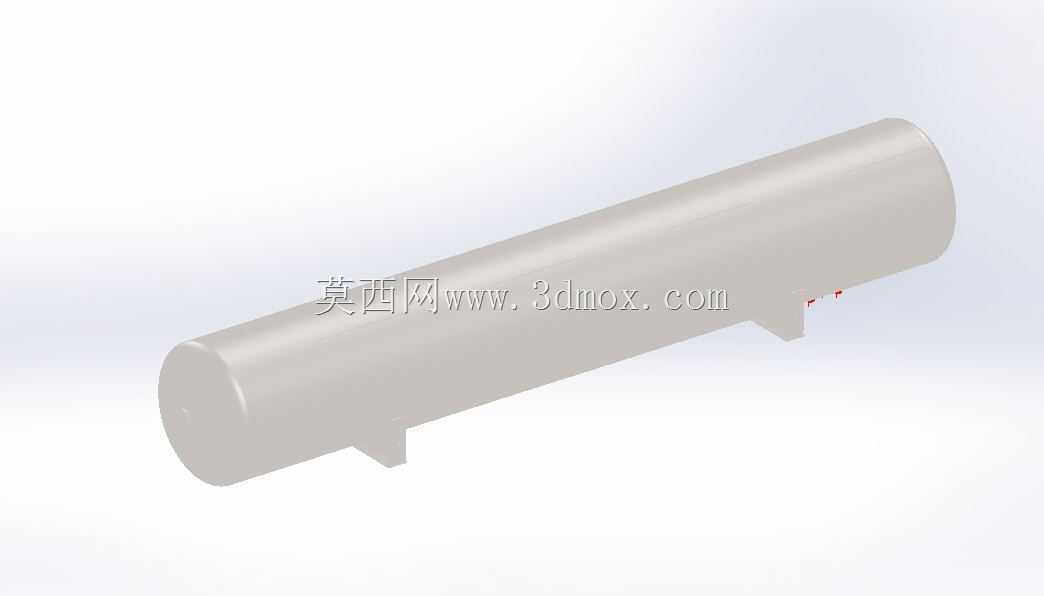

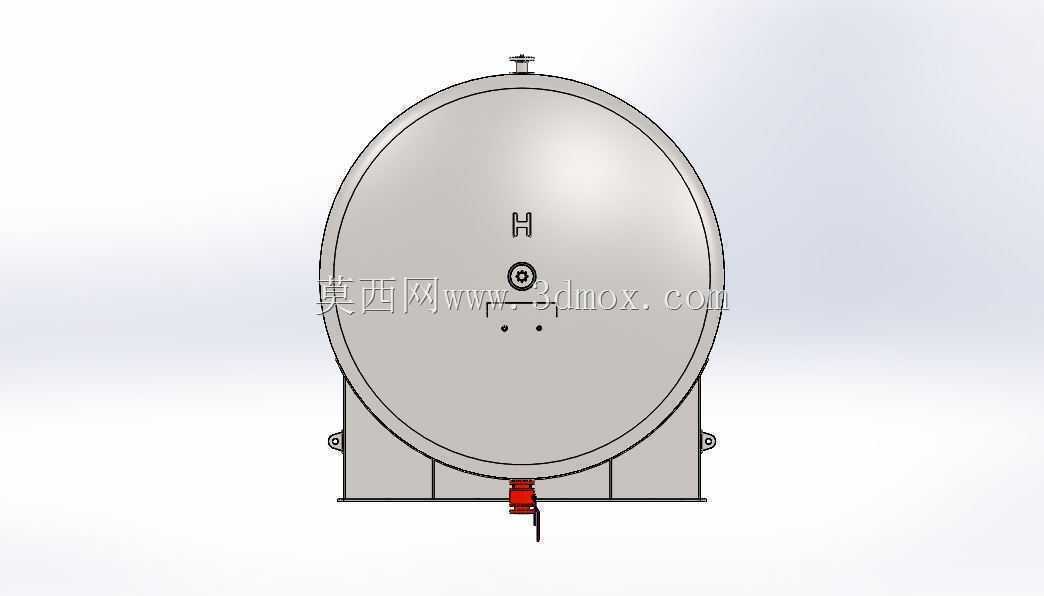

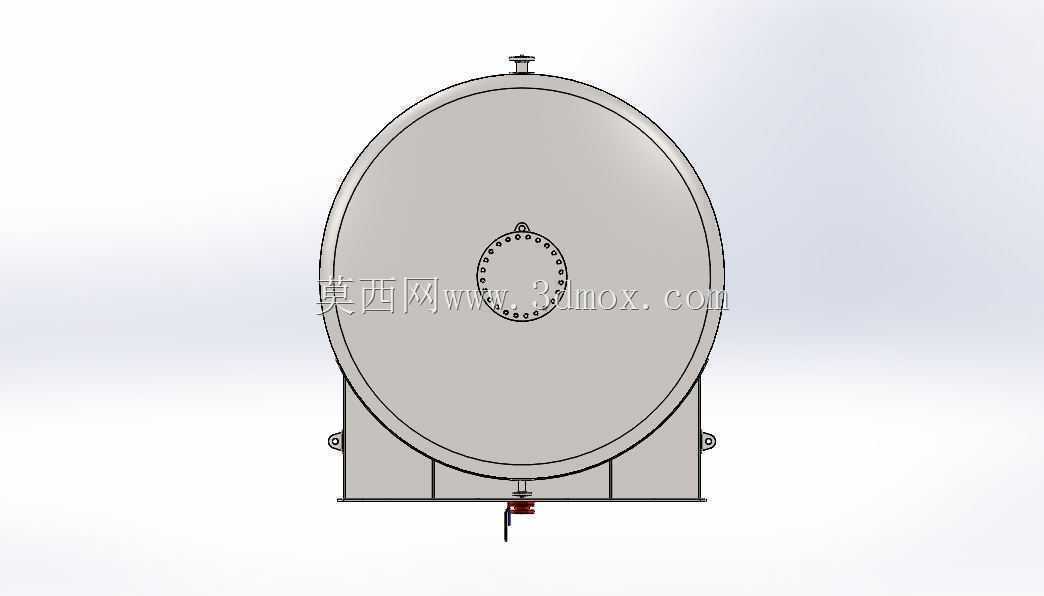

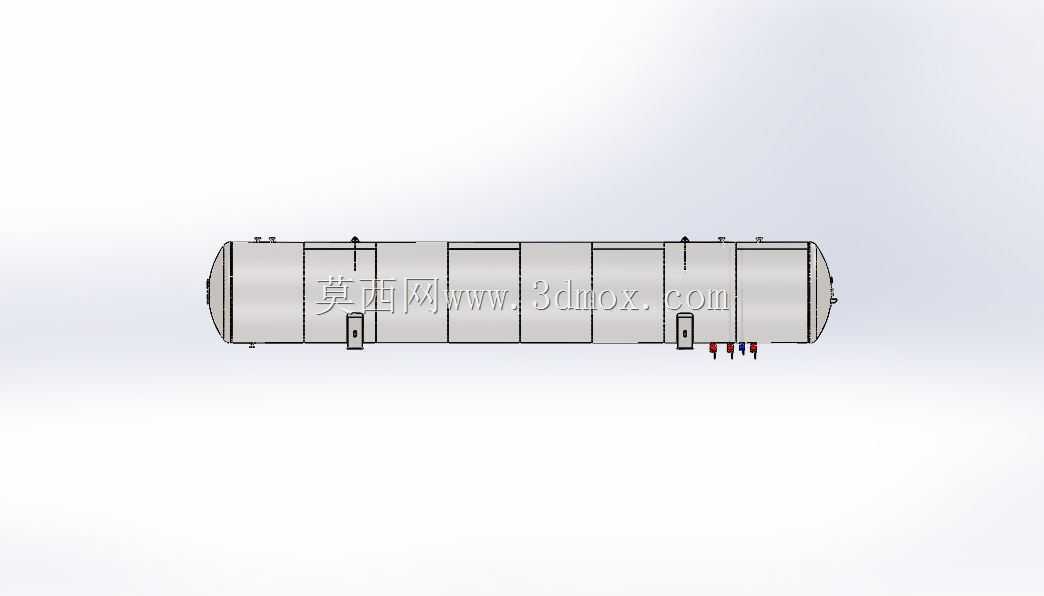

卧式大型液化石油气储运储罐结构设计

　　在城镇燃气调峰储备站、工业燃气供气场站、液化石油气充装站点的核心储运环节，这类卧式承压储罐是承担介质静态存储、压力缓冲、供需调峰的核心静设备，区别于小型民用气瓶与球型大容量储罐，该类卧式储罐更适配中等储量、场地受限的场站布局，单罐覆盖的供气规模可满足中小型工业园区连续生产供气、乡镇片区居民周期用气的储备需求，日常运行中需要稳定维持罐内液化石油气的气液两相平衡，既要避免环境温度变化导致罐内压力超设定阈值，也要保障输出气相压力稳定匹配下游调压设备的输入要求。从结构设计逻辑来看，罐体采用等直径圆柱形筒体搭配两端标准椭圆形封头的结构形式，这种结构组合并非随意选择，圆柱形筒体在承受内部均匀压力时，环向与轴向应力分布均匀，

　　制造环节可通过钢板卷制、环缝纵缝自动焊接完成成型，加工难度远低于异形承压壳体，而椭圆形封头的曲率过渡平滑，不存在球形封头与筒体连接位置的应力突变问题，也比平盖封头的承压能力高出数倍，能够在相同壁厚、相同设计压力下实现更优的材料利用率，降低整体设备自重。罐体下方设置的两个鞍式支座是卧式储罐的标准支撑结构，设计时需要严格核算支座的间距，既要避免支座间距过大导致罐体中部挠度超标，长期运行出现筒体变形、焊缝疲劳开裂的问题，也要避免支座间距过小导致支座位置局部应力集中，对基础的载荷分布造成不利影响；其中一个支座设置为固定端，另一个为滑动端，滑动端预留的位移间隙需要匹配罐体在环境温度变化、介质温度波动下的轴向热胀冷缩量，

　　防止温度应力拉扯支座焊缝、破坏罐体与外接管道的连接密封。建模过程中需要重点关注几个核心结构边界：筒体的壁厚取值需要结合设计压力、设计温度、材料许用应力、焊接接头系数通过壁厚计算公式核算，还要额外预留腐蚀裕量，匹配液化石油气中微量硫化物对罐体钢材的长期腐蚀速率；封头与筒体的对接焊缝需要做全焊透结构设计，所有开孔位置（包括人孔、进出液管、气相平衡管、安全阀接口、压力表接口、液位计接口）都需要做补强计算，避免开孔削弱筒体承压强度，开孔位置要避开焊缝热影响区，减少焊接残余应力叠加带来的开裂风险。实际安装环节，这类储罐的基础需要采用钢筋混凝土条形基础，基础顶面的水平度偏差需要控制在规范允许范围内，

　　滑动支座下方需要铺设聚四氟乙烯滑板减小摩擦系数，保障罐体热胀冷缩时能够自由位移；外接管道与罐体连接位置需要设置柔性补偿结构，避免管道载荷直接作用在罐体接管上，造成接管根部焊缝开裂。日常运维中，这类储罐需要配套安全阀、紧急切断阀、液位计、压力表、温度计等安全附件，所有附件的接口位置在建模时都预留了标准法兰连接尺寸，能够直接匹配通用标准件的安装要求，罐体外部还预留了防腐层、保温层的安装厚度空间，在北方低温场站使用时，可直接在罐体外部加装聚氨酯保温层与电伴热装置，防止冬季环境温度过低导致罐内压力过低影响供气稳定性，或是介质重组分凝结影响输出介质纯度。不同于小型立式储罐，这类卧式储罐的重心更低，抗风载、抗震性能更优，在地质条件一般的区域建站时，不需要做过于复杂的基础加固，能够有效降低场站的土建成本，同时卧式布置的形式让液位计、安全阀等附件的操作维护高度更低，日常巡检、检修作业不需要搭设过高的操作平台，进一步降低了运维阶段的作业风险与成本。建模时对所有焊缝位置都做了圆滑过渡处理，避免出现尖锐棱角导致的应力集中，支座与筒体连接位置设置了加强垫板，分散支座对筒体的局部压应力，防止长期承压出现局部凹陷变形；罐体两端的封头位置预留了人孔安装位置，方便后期开罐检修、内部清理作业，人孔的尺寸满足检修人员进出与工具搬运的最小空间要求，人孔盖采用快开式承压结构，兼顾密封性能与检修便利性。
