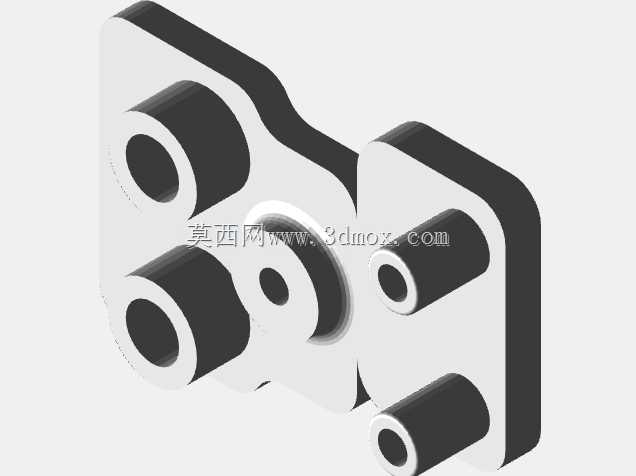

从实际使用场景来看,这类支架需要适配电源变压器在设备内部的侧装、卧装两种主流安装方式,因此在结构设计阶段就规避了传统支架单方向受力的缺陷,五个不同直径的带孔凸台分别对应不同的连接需求:其中三个大直径凸台为螺栓穿装孔,用于支架与设备安装基面的刚性连接,孔位深度经过匹配计算,能够保证M4-M6规格的内六角螺栓完全沉头安装,避免螺栓端头突出干涉变压器本体的装配间隙;两个小直径凸台分别为定位销孔与线束固定孔,定位销孔与安装基面上的圆柱销采用H7/h6间隙配合,装配时能够快速完成支架的初定位,降低批量装配时的对位调整时间,线束固定孔则用于穿装扎带,将变压器的输入输出线束规整固定在支架侧面,避免设备运行过程中线束晃动触碰周边发热元件造成绝缘层破损。在电源变压器的整机装配环节,这类多孔位安装支架是承担核心部件定位、载荷分散与外部连接的关键结构件,日常多应用于工业数控设备内置电源模块、通讯基站供电单元、中小型工控机柜变压组件的安装场景,区别于常规平板式安装件,该支架采用一体化凸台结构设计,能够在有限的安装空间内同时实现多方向的管路对接、线束固定与本体支撑功能。
设计阶段针对支架的受力特性做了针对性的结构优化,支架本体采用不等厚的板材一体成型,连接凸台与本体之间做了R2-R3的圆角过渡,避免应力集中造成的长期载荷下开裂问题,所有凸台的孔位同轴度控制在0.05mm以内,保证安装后螺栓穿装顺畅无卡滞,定位销能够顺利导入。从安装边界尺寸来看,支架整体轮廓适配常见的100W-500W规格电源变压器的安装间距,横向最大安装孔距为62mm,纵向安装孔距为38mm,凸台突出本体平面的高度为12mm,能够在变压器本体与安装基面之间留出足够的散热间隙,避免变压器运行时产生的热量直接传导到设备安装面板上,同时这个间隙也能够容纳变压器底部的接线端子,不需要额外加高垫块就能完成装配。

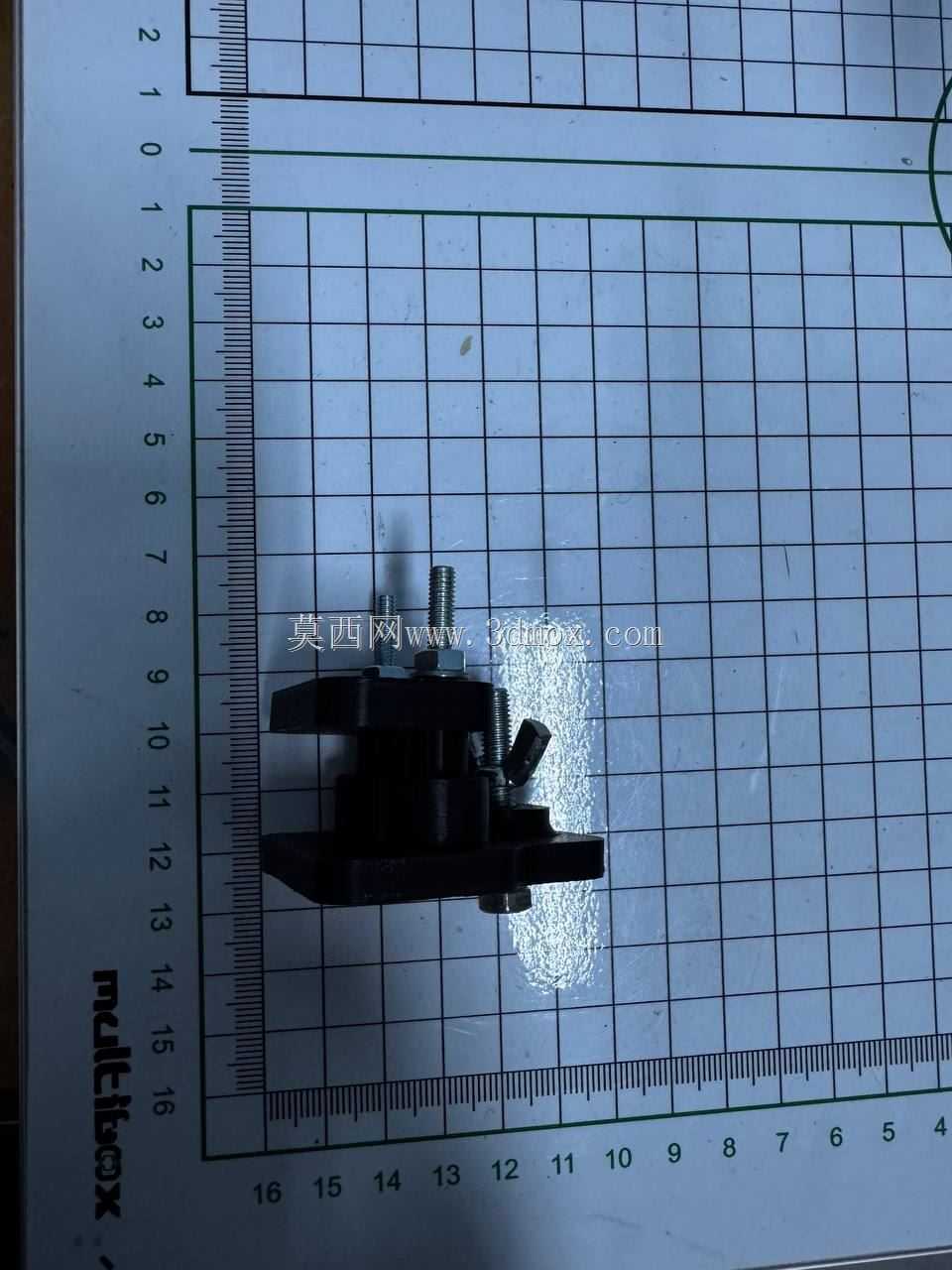

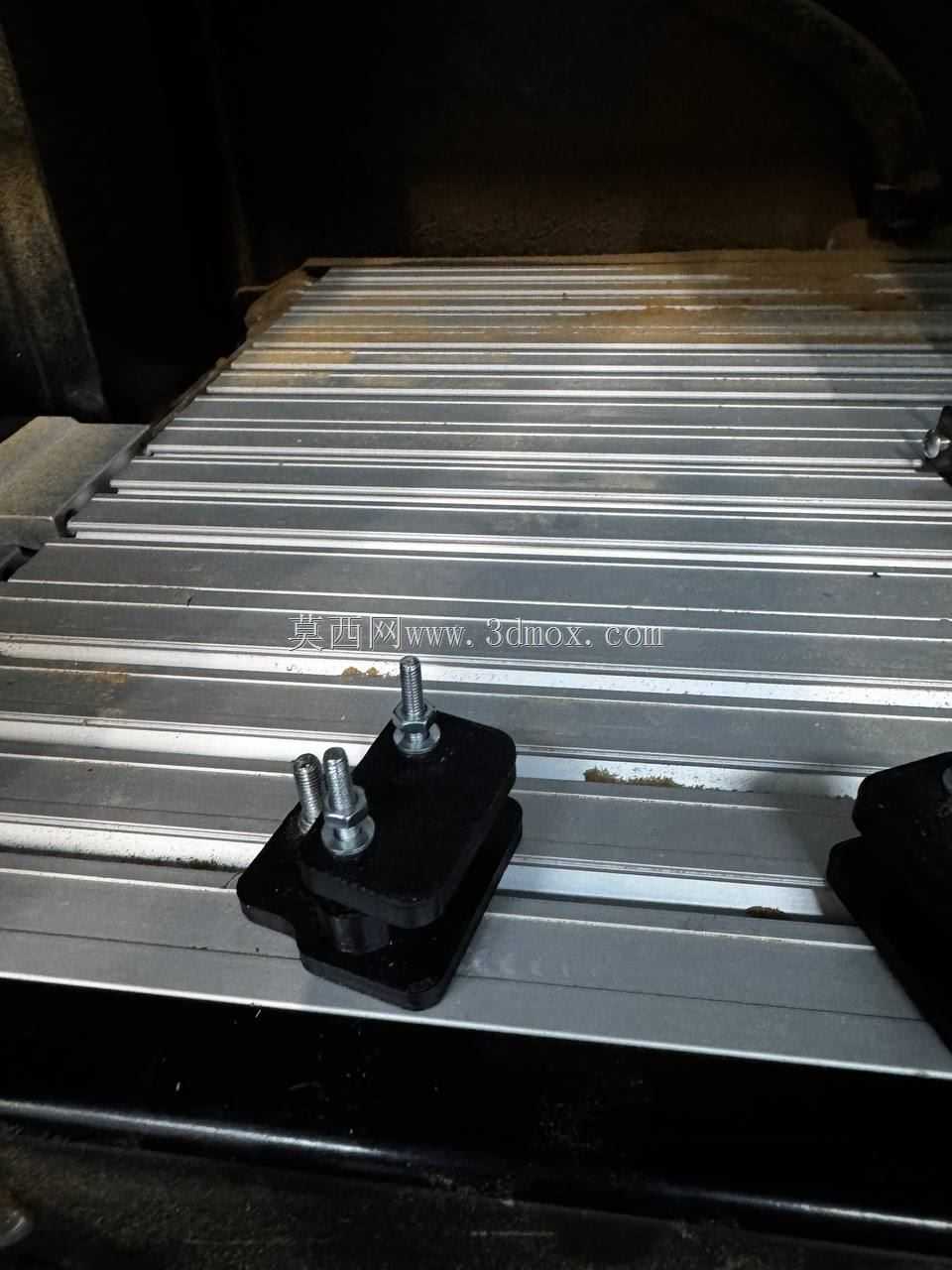

在数控加工适配性上,该支架的所有加工面均为平面与圆柱面组合,没有复杂的曲面结构,采用常规的数控铣削设备就能完成批量加工,装夹时可以采用平口钳一次装夹完成正面所有凸台与孔位的加工,翻面后一次铣平背面安装基准面,加工工序集中,能够有效降低批量生产的装夹辅助时间。实际装配验证过程中,该支架的凸台高度一致性控制在0.02mm以内,安装后支架背面与安装基面的贴合间隙不超过0.03mm,不需要额外加装调整垫片就能保证安装刚性,在设备运行产生的持续振动工况下,支架的连接螺栓不会出现松动位移,能够长期保持变压器的安装位置精度,避免因为变压器移位造成的接线端子拉扯、线路接触不良等故障。
不同于市面上常见的拼接式支架,该一体化结构的支架不需要额外焊接或铆接附件,所有功能结构都在本体上直接加工成型,不存在拼接缝隙造成的积尘、锈蚀隐患,在潮湿、多粉尘的工业现场使用时,也能保持长期的结构稳定性,不会因为拼接处锈蚀造成支架强度下降。孔位布局上充分考虑了不同规格变压器的安装兼容性,其中两个大直径安装孔设计为长圆形余量孔,能够适配±2mm范围内的安装孔距偏差,即使不同批次的变压器安装孔位存在小幅公差,也能顺利完成装配,不需要对支架进行二次修配。支架的边缘全部做了C1倒角处理,没有尖锐毛刺,装配过程中不会划伤操作人员的手部,也不会割破变压器的绝缘线束,细节处理完全符合工业电气设备的装配安全要求。
