民用小型液化石油气储气钢瓶结构设计

　　在城镇燃气配送、餐饮后厨供气、户外临时作业供气等场景中，小型液化石油气储气钢瓶是应用最广泛的承压储运载体，其结构设计直接关系到燃气存储的安全性、转运便捷性与日常使用的可靠性。从工程落地角度看，这类储气钢瓶的设计首先要匹配民用场景的使用边界，常规家用场景下单瓶充装量适配1-2个月的日常炊事用气需求，整体高度控制在成年人腰部至胸部区间，无需借助登高设备即可完成阀门操作与瓶体搬运，空瓶重量控制在单人可徒手搬运的合理范围内，适配社区配送、农村散户送气上门的作业模式。

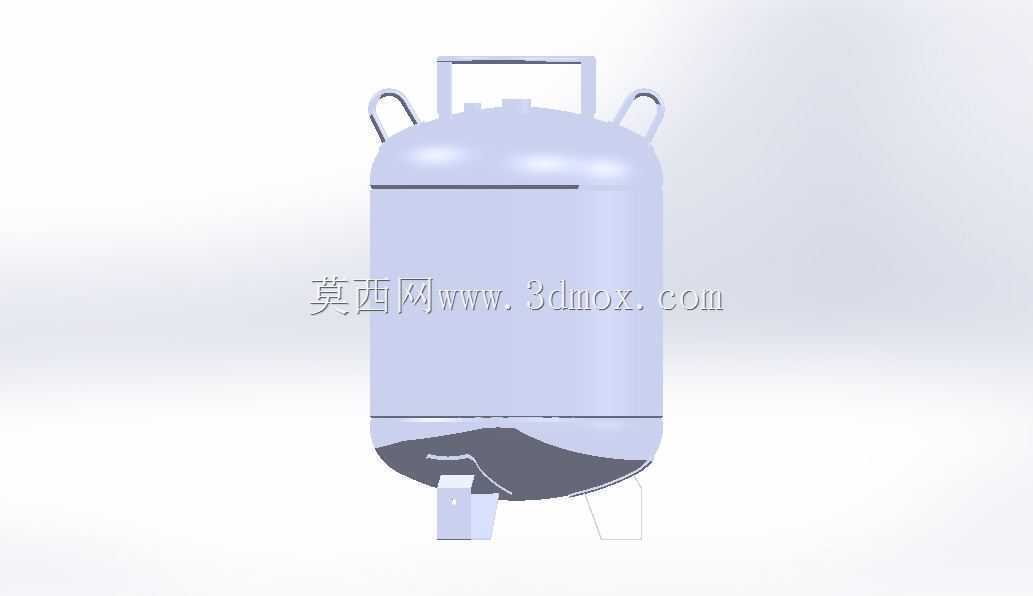

　　瓶体主体采用等径圆柱形筒体结构，上下两端采用标准椭圆封头冲压成型，这种结构选型并非随意设定：圆柱形筒体在承压状态下环向应力分布均匀，相比方形、异形结构能在相同壁厚下承受更高的内压，同时冲压成型的椭圆封头可以平滑过渡筒体与端部的应力集中区域，避免直角结构在反复充装、压力波动过程中出现疲劳裂纹。封头与筒体的连接环缝采用全焊透对接接头，焊接完成后需整体进行水压试验与气密性试验，确保焊缝区域无气孔、夹渣、未焊透等缺陷，满足承压设备的强度与密封要求。

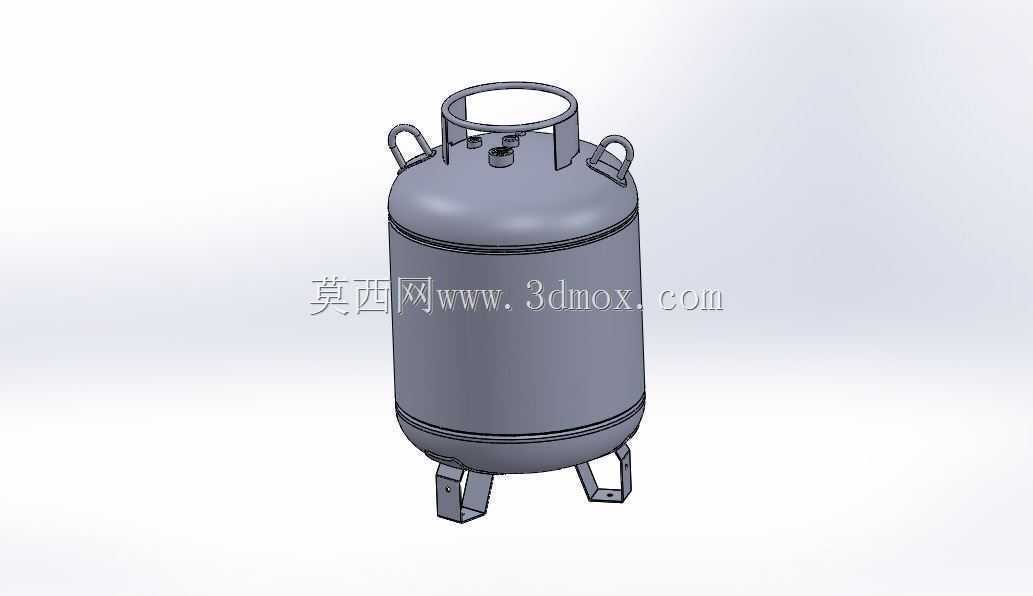

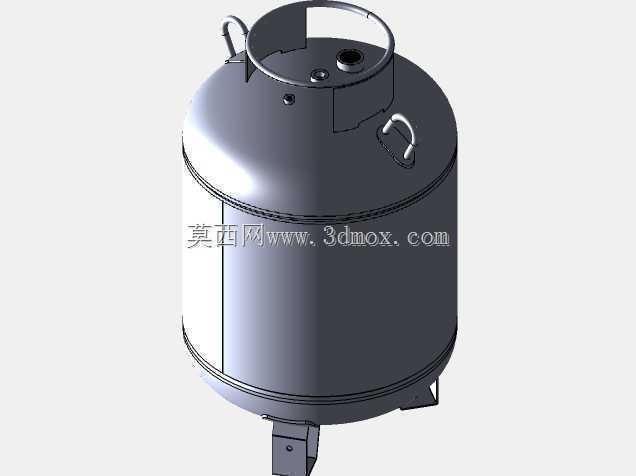

　　钢瓶顶部的护罩结构是设计中兼顾防护与操作便利性的关键部件，环形护罩采用钢板冲压弯折成型，通过焊接固定在上封头位置，既可以保护顶部的角阀、充装口在搬运、堆放过程中不受碰撞变形，又能作为临时提手辅助短距离挪动瓶体，护罩上预留的镂空开口刚好适配角阀的操作空间，连接减压阀时无需额外拆卸护罩即可完成操作。瓶身两侧对称布置的冲压提手，按照成年人手掌抓握的弧度做了卷边处理，避免搬运时割伤手部，两个提手的位置经过重心匹配，双人搬运时瓶体能保持自然竖直状态，不会出现倾斜漏液的风险。

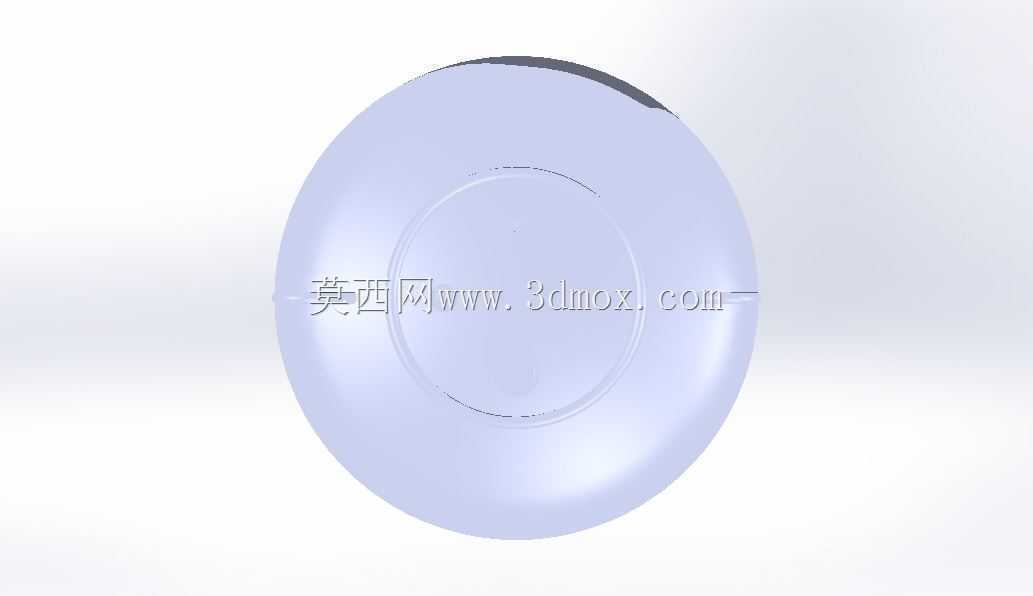

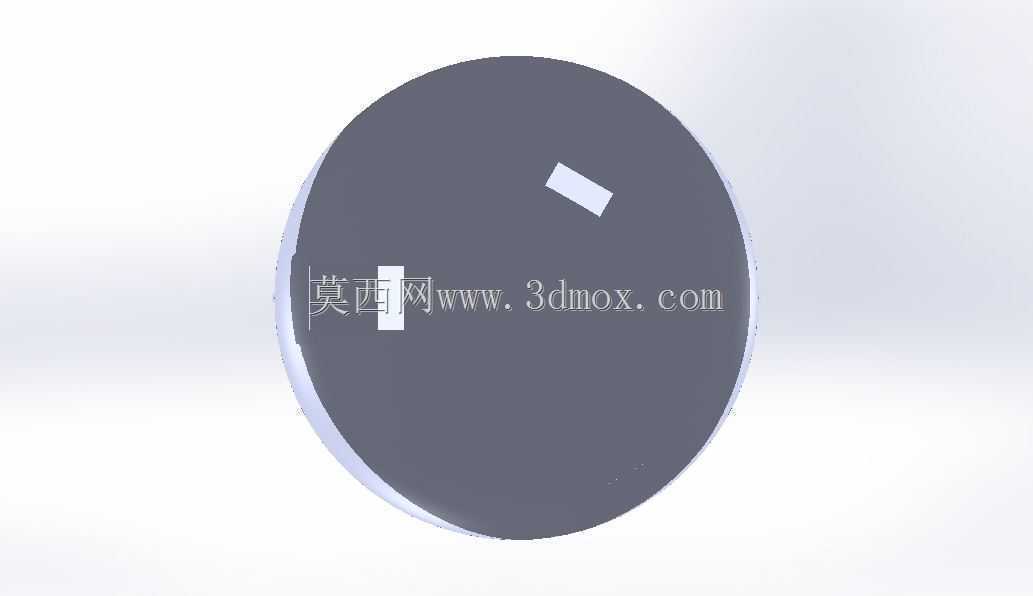

　　底部的支撑脚采用三个均匀分布的冲压支脚结构，相比环形底座，三支撑结构对地面平整度的适应性更强，哪怕在略有凹凸的农村厨房地面、临时作业的砂石地面上，也能稳定放置不晃荡；支脚与下封头的焊接位置做了局部加强，避免长期放置、反复挪动过程中支脚开焊脱落，支脚的离地高度预留了足够空间，方便清理瓶底的积水与杂物，减少底部锈蚀的概率。

　　从功能设计层面，钢瓶的角阀安装口设置在上封头中心位置，充装口、安全阀接口围绕中心对称布置，接口的螺纹规格统一采用民用燃气标准螺纹，适配市面上绝大多数减压阀、充装枪的连接尺寸，无需额外转换接头即可完成充装与用气连接。瓶身的壁厚设计充分考虑了腐蚀余量，因为民用场景中钢瓶可能放置在潮湿的厨房、半露天的临时存放点，预留的腐蚀余量可以保证在设计使用周期内，瓶壁剩余厚度仍能满足承压要求，瓶身外部的喷涂涂层不仅起到标识作用，也能隔绝外部水汽，减缓瓶体锈蚀速度。

　　在建模过程中，这类钢瓶的结构需要重点关注几个装配与干涉问题：护罩的内径要大于角阀的最大外形尺寸，确保阀门开关过程中不会与护罩发生剐蹭；提手的安装位置要避开瓶身的焊缝区域，避免焊接提手时对主承压焊缝造成热影响；支脚的分布角度要严格按照120度均匀排布，保证放置时的重心稳定性；所有冲压成型的部件都要预留合理的折弯圆角，避免应力集中导致的部件开裂。另外，钢瓶的整体外径要适配民用燃气灶具、燃气热水器的常规放置空间，不会因为瓶体过粗导致无法放入橱柜预留的钢瓶存放区，整体高度也要适配常规居民楼的电梯、楼道转角尺寸，方便配送过程中的转运。

　　不同于工业大型储气罐的固定式安装设计，小型液化石油气储气钢瓶属于移动式承压容器，设计过程中还要充分考虑运输过程中的振动、颠簸工况，所有焊接部件的焊缝强度要能承受运输过程中的惯性冲击，护罩、提手、支脚这些附属部件不能在正常搬运、运输过程中出现变形、脱落。瓶体的充装量设计严格匹配民用场景的用气需求，既不会因为容量过小需要频繁换气，也不会因为容量过大导致单瓶过重，超出普通人的搬运能力，同时过大的容量也会增加单瓶的燃气存储风险，不符合民用场景的安全管控要求。
