5立方卧式承压工业储罐结构设计

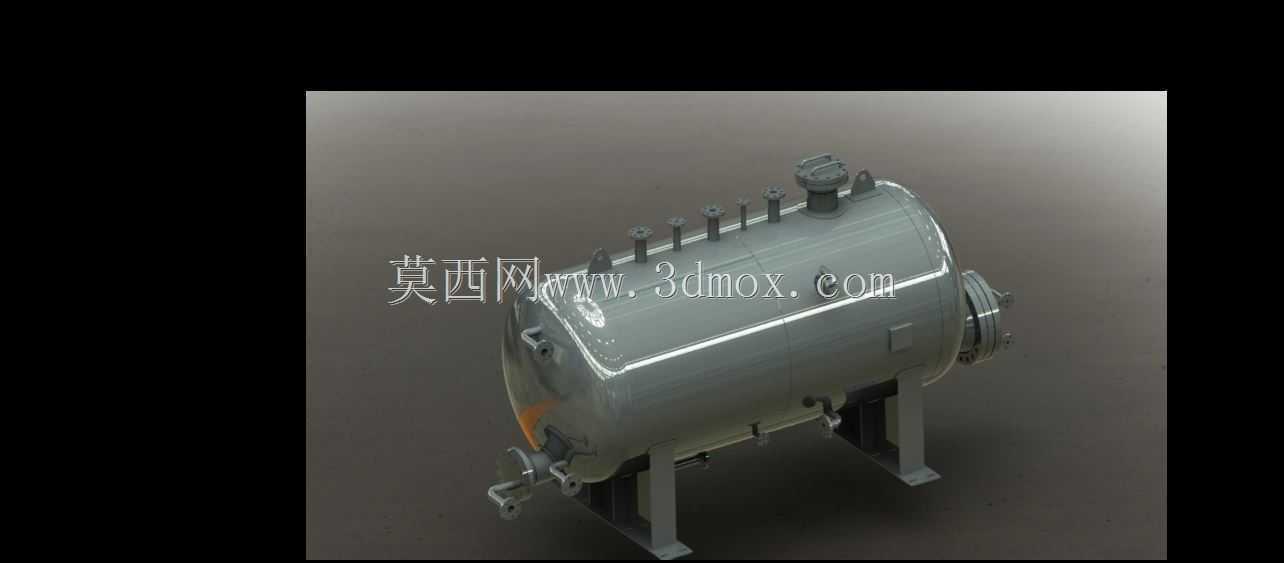

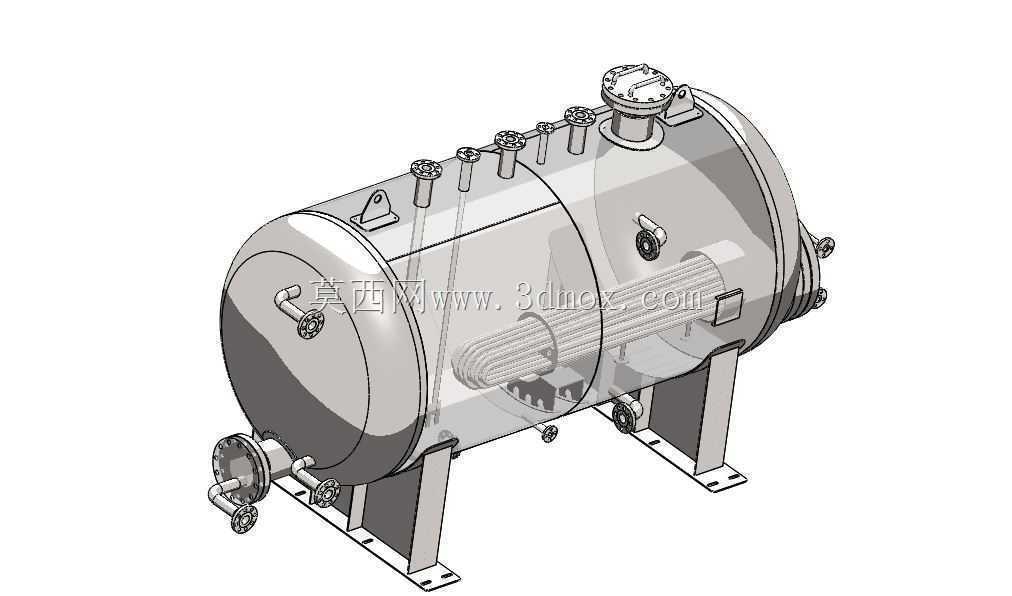

　　在化工、粮油加工、市政水处理以及中小型能源储运场站的物料暂存环节，卧式承压储罐一直是兼顾占地利用率与安装便捷性的核心静设备，本次呈现的5立方规格卧式储罐，正是针对中小产能工况下的常压至中低压流体存储需求完成的结构设计。从现场安装边界来看，该罐体采用鞍式支座支撑结构，两个支座沿罐体轴向对称布置，安装时无需搭建高耸的支撑框架，仅需在硬化地面预埋对应规格的地脚螺栓即可完成固定，整体安装高度控制在1.8米范围内，既方便日常巡检时对罐体顶部阀门、仪表的操作，也能匹配常规车间2.5米至3米的层高限制，避免了立式储罐在低矮厂房内的安装适配难题。罐体主体采用标准椭圆形封头与圆柱形筒身焊接成型，筒身内径根据5立方的有效容积计算设定，

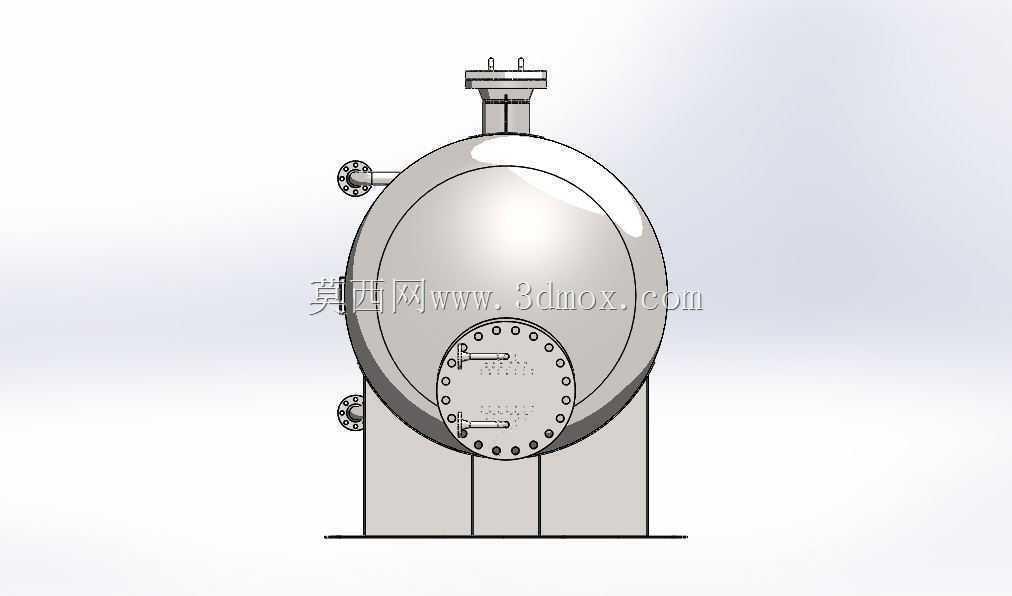

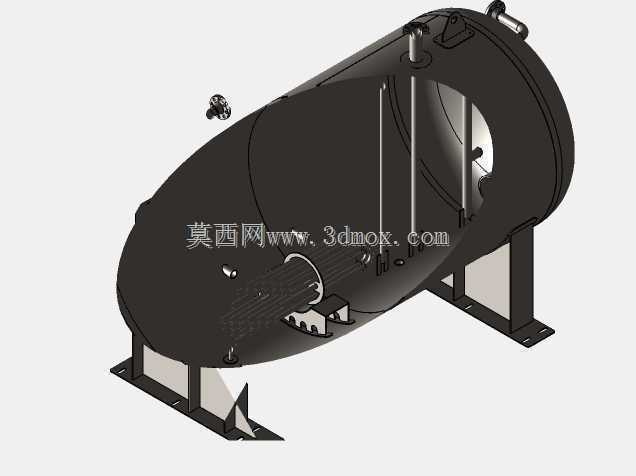

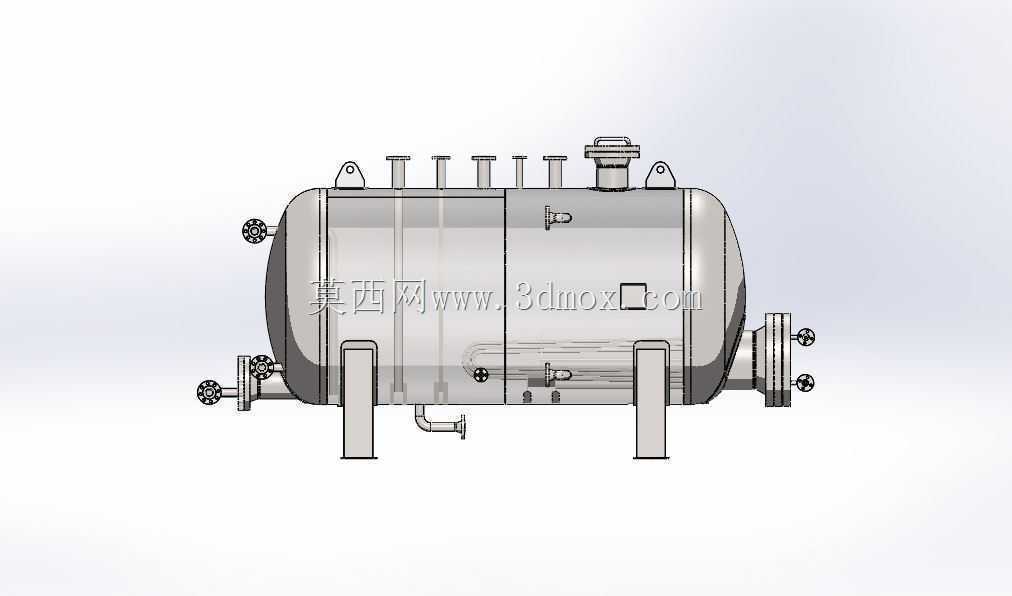

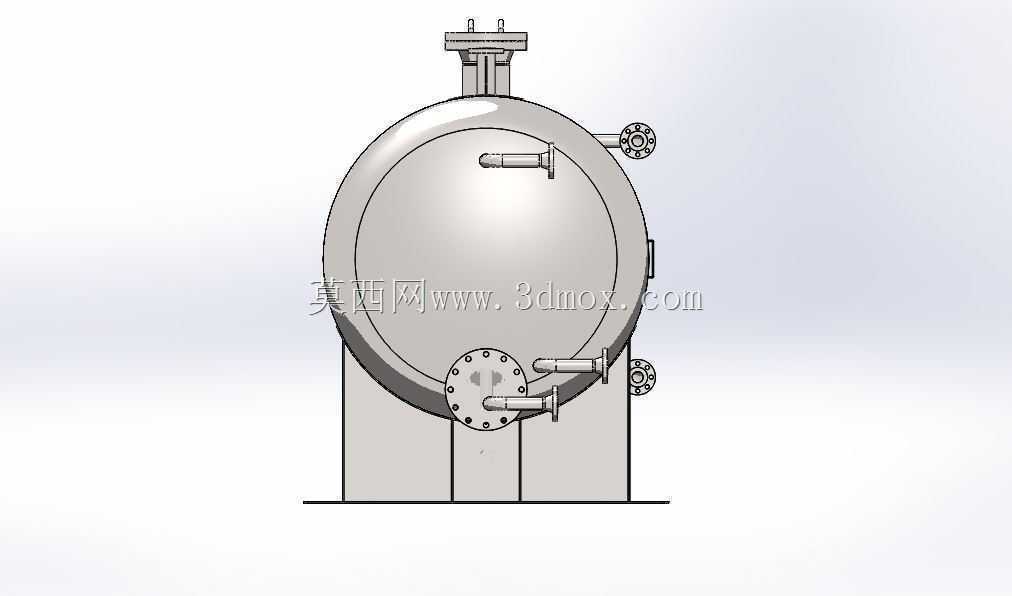

　　在保证内部存储容积达标前提下，筒身长度与直径的比值控制在3:1左右，这个比例是卧式储罐设计中经过大量工程验证的最优区间，既可以减少筒身环向应力的集中系数，降低壁厚设计冗余，也能避免长径比过大带来的罐体挠度变形问题，减少支座处的局部载荷。罐体顶部沿轴向均匀布置了多个工艺接管，分别对应进料、排气、压力检测、温度检测、安全泄放以及备用接口，所有接管的法兰端面均保持水平向上，方便现场工艺管道的对接安装，不需要额外调整管道走向来适配接口角度；罐体一端的封头上设置了大口径人孔结构，方便检修人员进入罐体内部完成清洁、焊缝检测以及衬层修复作业，人孔的压紧结构采用快开式螺栓压盖设计，相比传统的全螺栓连接人孔，开关操作的效率提升60%以上，

　　同时密封面采用凹凸面结构搭配耐腐垫片，可满足多数弱腐蚀介质的密封要求。在支座设计上，两个鞍式支座其中一个为固定支座，地脚螺栓采用完全锁紧的安装方式，另一个为滑动支座，地脚螺栓预留了轴向窜动间隙，可抵消罐体在存储高温介质或者环境温度变化时产生的热胀冷缩变形量，避免温度应力拉扯焊缝导致开裂。罐体底部设置了排污接管，位置正对两支座之间的罐体最低点，可保证停机排空时内部残液完全排出，不会在罐底形成积液死角，减少介质残留带来的内壁腐蚀风险。从功能适配性来看，该储罐可存储常温状态下的液态化工原料、成品油、净水处理药剂以及食品级液态物料，若更换对应耐腐等级的密封垫片与内壁衬层，也可适配弱酸碱类介质的存储需求。

　　设计过程中对罐体的壁厚进行了严谨的应力校核，筒身壁厚根据设计压力、材料许用应力以及焊接系数计算得出，封头壁厚与筒身保持一致，所有焊接接头均采用全焊透结构，对接焊缝处进行了圆弧过渡处理，减少应力集中点，在罐体与支座的接触位置，额外增设了加强垫板，避免支座反力直接作用在筒身壁板上造成局部凹陷变形。考虑到现场运输的便利性，整个罐体的最大外径控制在道路运输的常规限宽范围内，出厂时可完成整体焊接与水压试验，现场仅需完成管道对接与地脚固定即可投入使用，不需要现场进行大量焊接组装作业，大幅缩短了现场安装的周期。日常运维层面，罐体顶部的接口布局预留了足够的操作空间，巡检人员可站在地面通过直爬梯抵达顶部操作平台，完成阀门启闭、仪表读数校验等常规操作，不需要搭建额外的操作脚手架；罐体外部可根据存储介质的温度需求，选配保温层结构，保温层的支撑件直接焊接在筒身外壁的预焊凸台上，不会破坏筒身的主体承压结构。
